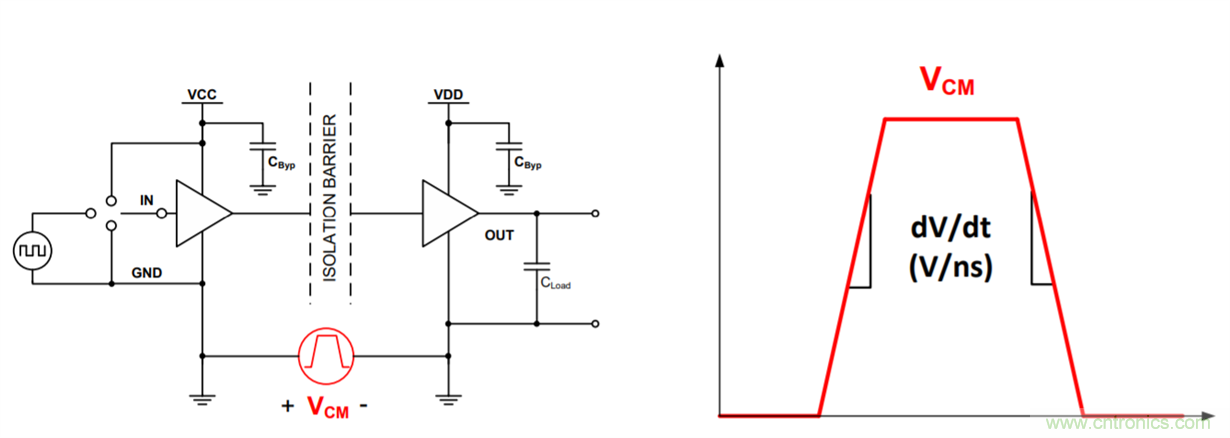

圖1. CMTI定義



CMTI分為靜態和動態。靜態是指把輸入引腳連邏輯高電平或者低電平，然後模擬施加共模瞬變
，理論上在CMTI規格以內的衝擊都無法改變輸出狀態。UL and VDE 0884-11 並沒有要求強製通過動態CMTI的測試，和靜態CMTI的要求一樣
，動態CMTI的衝擊下，輸出也應當保持正常，如果CMTI的能力不夠強， 會出現類似missing pulse, excessive propagation delay, high or low error 或者 output latch的錯誤， 如下圖：

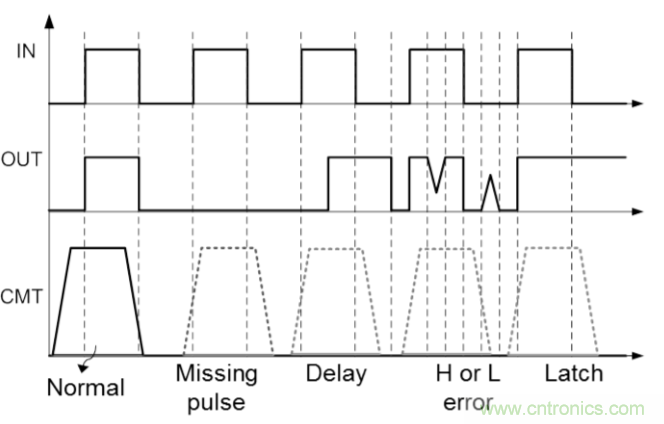

圖2. 錯誤類型



CMTI在應用中的意義



在應用中，這種瞬態通常是由開關節點上的高 DV/DT 引起的。如圖以光伏逆變器係統為例
，隔離驅動器有一側的地是懸浮的並且快速切換的。這裏CMTI是一個關鍵指標，如果CMTI能力不夠
，可能會導致輸出錯誤，可能會出現電路短路，影響係統安全。對其他應用比如電機驅動器，變頻器也是如此。

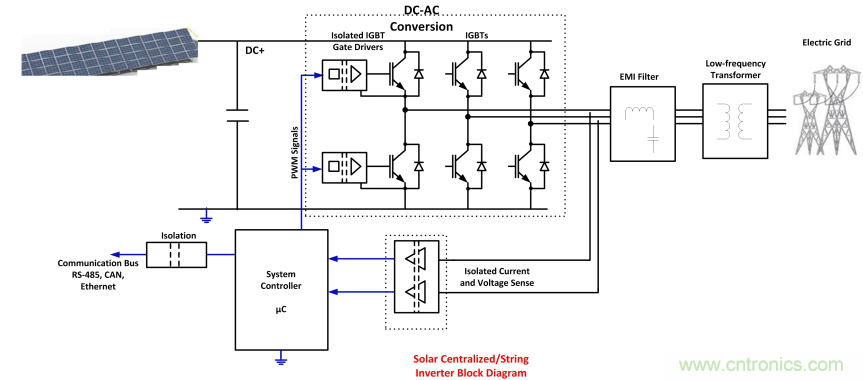

圖3. 典型光伏逆變器係統



那麼應該怎麼挑選CMTI參數呢？為了減少開關損耗而縮短上升下降時間
，對CMTI的要求會變高。另外為了提高功率密度
，節省成本，很多新的平台會考慮提高開關頻率，甚至采用SiC或GaN

，這同樣會帶來CMTI需求的變大。另外
，實驗證明， 具有高CMTI的器件在幹擾大的環境中， EMC/EMI的性能會更好。比如一個1500V的變頻器，64kHz的開關頻率
，50-ns的上升/下降時間需要最少30-V/ns的CMTI
， 建議選擇40V/ns以上。
