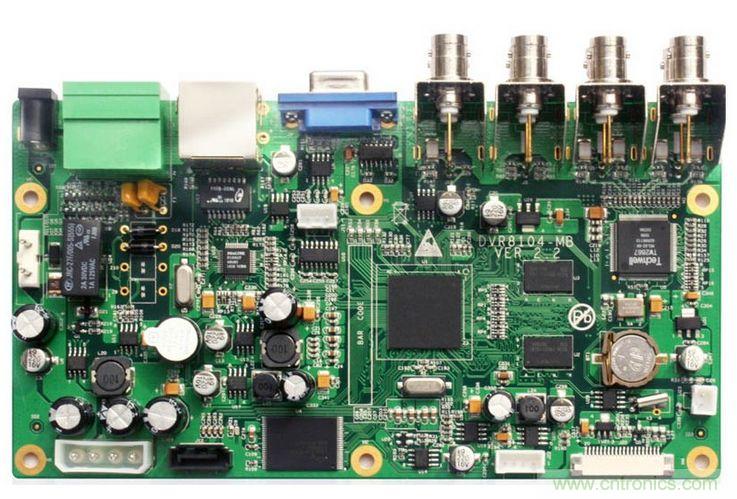

一、焊接方式



該連接方式的優點是簡單、成本低、可靠性高
，可以避免因接觸不良而造成的故障；缺點是互換、維修不夠方便。這種方式一般適用於部件對外引線較少的情況。



1、PCB導線焊接



此方式不需要任何接插件，隻要用導線將PCB印製板上的對外連接點與板外的元器件或其他部件直接焊牢即可。例如收音機中的喇叭、電池盒等。





2、PCB排線焊接



兩塊PCB印製板之間采用排線連接，既可靠又不易出現連接錯誤
，且兩塊PCB印製板相對位置不受限製。



3、PCB之間直接焊接



印製板之間直接焊接

，此方式常用於兩塊印製板之間為90度夾角的連接。連接後成為一個整體PCB印製板部件。



二、插接件連接方式



在比較複雜的儀器設備中
，常采用插接件連接方式。這種“積木式”的結構不僅保證了產品批量生產的質量，降低了係統的成本，還為調試、維修提供了方便。當設備發生故障時，維修人員不必檢查到元器件級（即檢查導致故障的原因，追根溯源到具體的元器件。這項工作需要花費相當多的時間）
，隻zhi要yao判pan斷duan是shi哪na一yi塊kuai板ban不bu正zheng常chang即ji可ke立li即ji將jiang其qi更geng換huan，從cong而er迅xun速su排pai除chu故gu障zhang，縮suo短duan停ting機ji時shi間jian，提ti高gao設she備bei利li用yong率lv。更geng換huan下xia來lai的de線xian路lu板ban可ke以yi在zai充chong裕yu的de時shi間jian內nei進jin行xing維wei修xiu，修xiu理li好hao後hou作zuo為wei備bei件jian使shi用yong。



1、印製板插座



在比較複雜的儀器設備中，經常采用這種連接方式。此方式是從PCB印製板邊緣做出印製插頭
，插頭部分按照插座的尺寸
、接點數、接點距離、定位孔的位置等進行設計，使其與專用PCB印製板插座相配。



2、標準插針連接



cifangshikeyiyongyuyinzhibandeduiwailianjie
，youqizaixiaoxingyiqizhongchangcaiyongchazhenlianjie。tongguobiaozhunchazhenjiangliangkuaiyinzhibanlianjieshi，liangkuaiyinzhibanyibanpingxinghuochuizhi，rongyishixianpiliangshengchan。
