本文討論旨在解決這種設計挑戰的ADI公司新一代SPI控製開關及其架構，以及相對於並行控製開關，它在提高通道密度上有何優勢。ADI公司創新的多芯片封裝工藝使得新型SPI轉並行轉換器芯片可以與現有高性能模擬開關芯片結合在同一封裝中。這樣既可節省空間

，又不會影響精密開關性能。



ceshishebeizhongdetongdaoshuzuidahuazhiguanzhongyao
，yinweitongdaoyueduo，keyibingxingceshideqijianjiuyueduo
，jineryasuozuizhongkehudeceshishijianhechengben。ceshiyitongguokaiguanlaifenxiangqiziyuanyizhichiduogebeiceqijian (DUT)
，故(gu)開(kai)關(guan)是(shi)增(zeng)加(jia)通(tong)道(dao)數(shu)的(de)關(guan)鍵(jian)元(yuan)件(jian)。但(dan)是(shi)，並(bing)行(xing)控(kong)製(zhi)的(de)開(kai)關(guan)數(shu)量(liang)越(yue)多(duo)

，控(kong)製(zhi)線(xian)路(lu)也(ye)就(jiu)越(yue)多(duo)
，占(zhan)用(yong)的(de)電(dian)路(lu)板(ban)空(kong)間(jian)相(xiang)應(ying)地(di)增(zeng)加(jia)
，這(zhe)嚴(yan)重(zhong)製(zhi)約(yue)了(le)可(ke)以(yi)實(shi)現(xian)的(de)通(tong)道(dao)密(mi)度(du)。



在此情況下，使用SPI控製的開關在解決方案尺寸和通道數方麵具有顯著的優勢。SPI開關可以采用菊花鏈形式布置
，相比於傳統解決方案，此舉可大幅減少所需的數字線路數。



本文將詳細說明通道數最大化過程中會遇到的問題，討論用於控製一組開關的傳統方法及其缺點
，提出SPI控製的模擬開關解決方案，最後介紹同類產品中性能最佳的ADI SPI控製精密開關。



通道數最大化的常見問題



當模塊開發的主要目標是通道數最大化時，板空間就會變得很珍貴。開關是提高係統通道數的關鍵，但隨著開關數目增加，開關本身
、邏luo輯ji線xian路lu及ji生sheng成cheng這zhe些xie邏luo輯ji信xin號hao所suo需xu的de器qi件jian會hui占zhan用yong大da量liang板ban空kong間jian
，使shi可ke用yong空kong間jian減jian少shao。最zui終zhong，受shou製zhi於yu控kong製zhi開kai關guan本ben身shen所suo需xu的de相xiang關guan因yin素su，隻zhi能neng實shi現xian很hen有you限xian的de通tong道dao數shu。



傳統並行開關解決方案



提高通道密度的最常見解決方案是使用由並行邏輯信號控製的開關。這需要大量GPIO信號，標準微控製器無法提供如此多的信號。為了生成GPIO信號，一種解決辦法是使用串行轉並行轉換器。這些器件輸出並行信號，並由I2C和SPI等串行協議進行配置。



圖1中的布局顯示了8個ADG1412 四通道
、單刀單擲(SPST)開關，采用4 x 8交叉點配置
，位於一個6層板上。這些開關由兩個串行轉並行轉換器控製，串行線路來自一個控製板。每個轉換器提供16條GPIO線路，這些線路分布到8個開關。布局顯示了器件
、電源去耦電容和數字控製信號（灰色）的占地大小。采用並行控製開關的4 x 8矩陣解決方案的尺寸為35.6 mm x 19 mm，占用麵積為676.4 mm2。

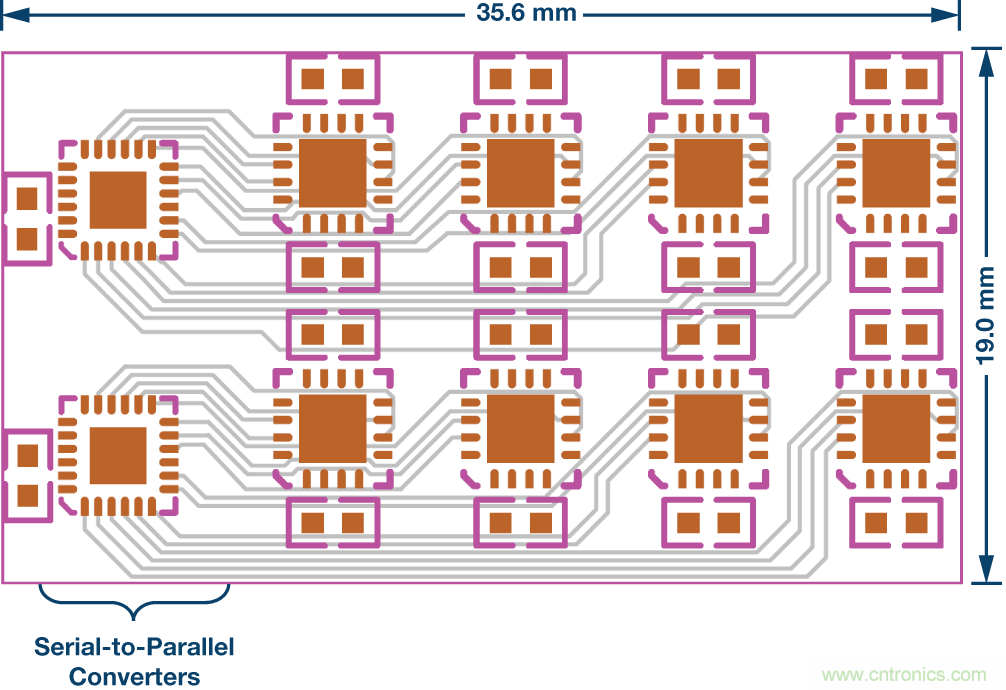

圖1.並行控製開關4 x 8矩陣布局



從圖1keyimingxiankanchu，hendabilidemianjibeichuanxingzhuanbingxingzhuanhuanqiheshuzikongzhixianluzhanyong
，erbushibeikaiguanbenshenzhanyong。duibankongjiandezhezhongdixiaoshiyongshihenzaogaode，huidafujianshaomokuaizhongdekaiguanshumu
，jineryingxiangxitongtongdaoshu。

SPI開關解決方案



圖2顯示了一個4 x 8交叉點配置
，8個四通道SPST開關位於一個6層板上。不過，這次開關是SPI控製的ADGS1412器件。像之前一樣，圖中顯示了器件尺寸

、電源去耦電容和SDO上拉電阻。



該解決方案展示器件以菊花鏈形式配置。所有器件共享來自SPI接口的片選和串行時鍾數字線路，菊花鏈中的第一個器件接收串行數據。然後，該數據被傳送至鏈（像一個移位寄存器）中的所有器件。這個示例解決方案的尺寸是30 mm x 18 mm，麵積為540 mm2。



以菊花鏈形式使用SPI接口可大大減少串行轉並行轉換器和數字線路占用的板空間。采用這種開關配置，總電路板麵積可減少20%
，這(zhe)使(shi)得(de)通(tong)道(dao)密(mi)度(du)大(da)大(da)提(ti)高(gao)。係(xi)統(tong)平(ping)台(tai)也(ye)得(de)到(dao)了(le)簡(jian)化(hua)。當(dang)電(dian)路(lu)板(ban)上(shang)的(de)開(kai)關(guan)數(shu)目(mu)提(ti)高(gao)時(shi)，節(jie)省(sheng)的(de)麵(mian)積(ji)隨(sui)之(zhi)增(zeng)加(jia)

，包(bao)含(han)數(shu)百(bai)個(ge)開(kai)關(guan)的(de)電(dian)路(lu)板(ban)可(ke)節(jie)省(sheng)50%以上的空間。



這說明在更小的麵積中可以放入更多開關，相比於傳統串行轉並行轉換器方案，同樣麵積的電路板將能支持更多通道。

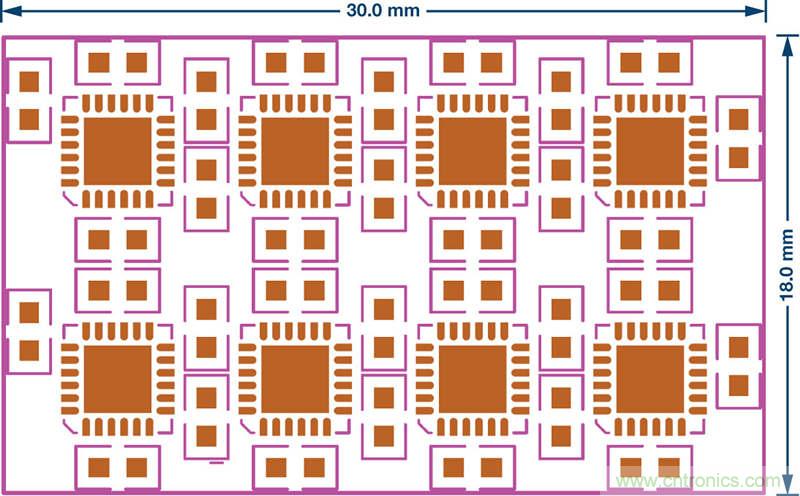

圖2.菊花鏈開關4 x 8矩陣布局

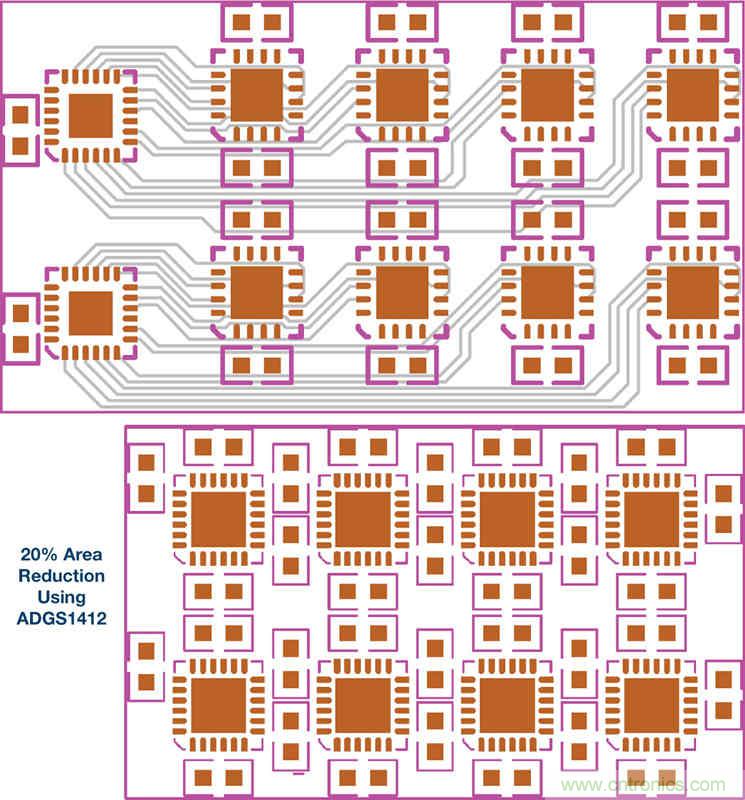

圖3.SPI開關和並行開關解決方案的麵積對比



ADI SPI開關特性



ADI公司的新型SPI開關係列可用來實現更高通道密度，如上例所示。通過創新的堆疊式雙芯片解決方案（圖4）
，ADI公司目前業界領先的精密開關可以利用工業標準SPI模式0接口進行配置。這意味著不僅可以節省空間，而且不會對係統性能造成不利影響。下麵是ADI新型SPI開關的主要功能總結。

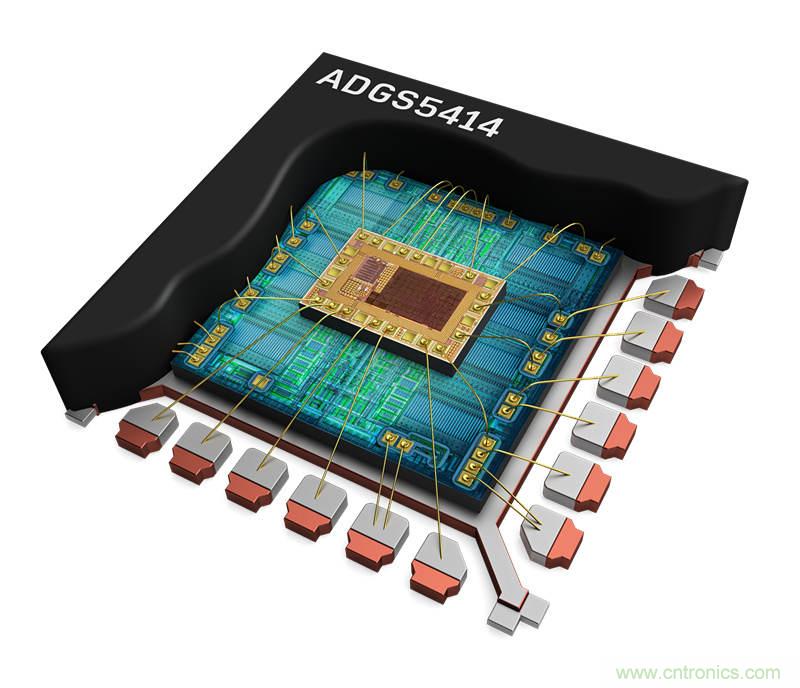

圖4.ADI公司創新堆疊式雙芯片解決方案



菊花鏈模式



如上所述，ADI SPI開關能以菊花鏈模式工作。采用菊花鏈配置的ADGS1412器件連接如圖5所示。所有器件共享CS 和SCLK數字線路，而器件的SDO與下一器件的SDI形成連接。利用單個16位SPI幀指令菊花鏈中的所有器件進入菊花鏈模式。在菊花鏈模式下，SDO是SDI的8周期延遲版本，故期望的開關配置可以從菊花鏈中的一個器件傳遞到另一個器件。

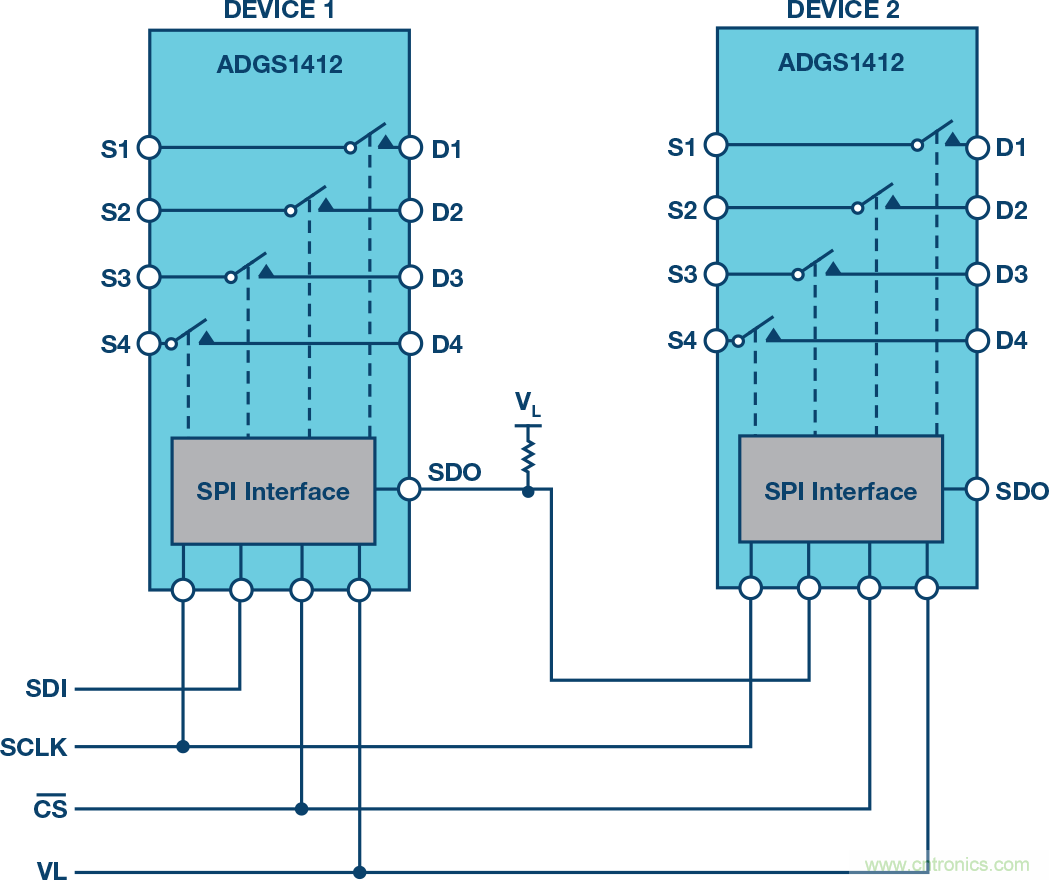

圖5.采用菊花鏈配置的兩個開關



錯誤檢測功能



當器件處於尋址模式或突發模式時，可以檢測SPI接口上的協議和通信錯誤。有三種錯誤檢測方法，分別是SCLK錯誤計數
、無效讀取和寫入地址以及最多3位的CRC錯誤檢測。這些錯誤檢測功能確保數字接口即使在惡劣環境下也能可靠工作。



ADI SPI開關係列



ADGS1412是ADI公司正在開發的SPI開關係列中的首款產品。得益於ADI公司開發的創新雙芯片解決方案，ADGS1412不僅具有與並行控製器件ADG1412相同的同類最佳的低RON性能，而且具備串行接口帶來的優勢。



該係列將以ADI公司的高性能開關為基礎構建，提供現有、業界領先的開關的SPI控製版本。表1列出了ADI新型SPI開關係列當前和計劃發布的產品。產品型號代表何種模擬開關芯片與SPI轉並行轉換器進行多芯片封裝，附加的S表示其為SPI控製版本。這些產品將在2017年陸續發布。

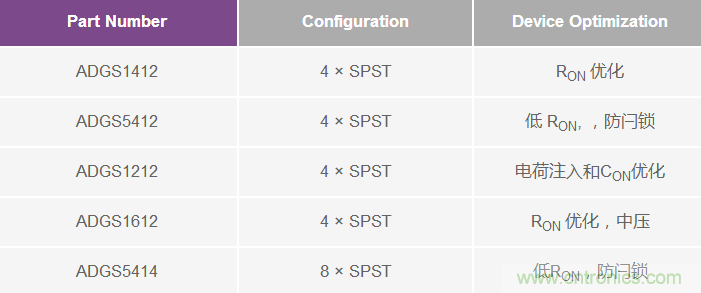

表1.計劃中的新型SDI SPI器件優化產品



結語



在高通道密度應用中，與使用並行控製開關相比，使用SPI控(kong)製(zhi)開(kai)關(guan)有(you)很(hen)多(duo)優(you)勢(shi)。它(ta)能(neng)減(jian)少(shao)每(mei)個(ge)開(kai)關(guan)占(zhan)用(yong)的(de)電(dian)路(lu)板(ban)空(kong)間(jian)
，進(jin)而(er)實(shi)現(xian)更(geng)高(gao)的(de)開(kai)關(guan)密(mi)度(du)。這(zhe)是(shi)因(yin)為(wei)它(ta)減(jian)少(shao)了(le)所(suo)需(xu)的(de)數(shu)字(zi)控(kong)製(zhi)線(xian)路(lu)，並(bing)且(qie)不(bu)再(zai)需(xu)要(yao)其(qi)它(ta)器(qi)件(jian)來(lai)提(ti)供(gong)這(zhe)些(xie)控(kong)製(zhi)線(xian)路(lu)。



ADI公司的創新精密SPI開關解決方案支持提高通道密度。這些器件提供的菊花鏈模式有利於實現上述目標。由於采用雙芯片解決方案，ADI公司當前開關產品的業界領先開關性能得以傳承到新產品。ADGS1412是新型SPI控製開關係列中的首款產品，完整產品係列將於2017年和2018年陸續發布。
