開關電源抗幹擾電路

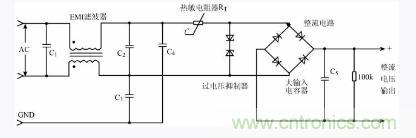

EMI濾波器與π型濾波器類似，但實際上它是一個雙向LC濾波器。它的作用一方麵濾除交流市電竄入的幹擾，另一方麵濾除開關管所產生的噪聲
，防止其進入到輸入電源線造成對電網的汙染。



與EMI濾波電感器共同組成LC濾波器時所用的電容器C1～C4，通常要選用高頻特性好的高壓薄膜電容器或陶瓷電容器
，這些電容器的容量值可在0.005～0.1μF之間選擇，但應注意這些電容器的工作電壓必須滿足要求。





浪湧抑製電路主要由過電壓抑製器為主構成。通常設置在EMI濾波電感器之後，但在整流濾波電路之前。浪湧抑製是利用EMI濾波電感器的串聯阻抗來防止超過它們額定的瞬間能量。EMI電感器極大地減小了瞬間電壓峰值
，並在時間上把它延長
，這樣可以提高浪湧抑製電路所用元件的工作壽命。



必須注意：不同的浪湧抑製元件所串聯的內部電阻特性也不一樣。金屬氧化物變阻器（MOV）導通時，電阻值非常高，而半導體浪湧抑製器的電阻值比較低。發生浪湧時
，抑製器的電阻值會影響到加在其上麵的額定電壓。例如
，180V金屬氧化物變阻器
，瞬間電壓可以上升到230V。故在選用濾波電容器和浪湧抑製器時
，應考慮到這一點。





在電路啟動時
，正常的電流脈衝經整流後對已完全放電的C5大電容器進行充電，使電容器的端電壓跳變，從而引起的浪湧電流有可能比平均輸入電流有效值的10倍還大。這樣大的浪湧電流有可能會導致整流器受損。為此，通常可在EMI濾波器的後麵接一隻熱敏電阻器RT。熱敏電阻器低溫時的電阻值在6～12Ω之間，啟動後，熱敏電阻器被加熱
，加熱後的電阻值大約隻有0.5～1Ω。



開關穩壓電源兩級 EMI 抗幹擾應用電路如圖2-2所示。該電路主要由 L1
、R1、C1、C2、L2等deng組zu成cheng。這zhe是shi兩liang級ji串chuan聯lian型xing共gong模mo濾lv波bo器qi
，用yong來lai對dui非fei對dui稱cheng性xing和he對dui稱cheng性xing幹gan擾rao信xin號hao進jin行xing抑yi製zhi。共gong模mo濾lv波bo器qi具ju有you雙shuang重zhong濾lv波bo作zuo用yong，既ji可ke濾lv除chu由you交jiao流liu電dian網wang進jin入ru機ji內nei的de各ge種zhong對dui稱cheng性xing或huo非fei對dui稱cheng性xing幹gan擾rao
，又you可ke防fang止zhi機ji內nei開kai關guan電dian源yuan本ben身shen產chan生sheng的de高gao次ci諧xie波bo進jin入ru市shi電dian網wang而er對dui其qi他ta電dian氣qi設she備bei造zao成cheng幹gan擾rao。C1、C2用於旁路差模幹擾，L1、L2用於衰減共模幹擾。



交流電源電壓經兩級共模濾波器淨化後轉換成無幹擾交流電壓，再經整流橋整流、C6濾波後提供給開關穩壓電路。
