【導讀】射頻功率放大器（PA）作為無線係統的核心部件，其性能直接影響整個通信鏈路的可靠性。隨著5G NR和毫米波技術的普及，現代PA麵臨三大核心挑戰：效率與線性度的平衡
、熱管理優化，以及寬帶匹配的實現。

射頻功率放大器的核心挑戰與技術演進

射頻功率放大器（PA）作為無線係統的核心部件，其性能直接影響整個通信鏈路的可靠性。隨著5G NR和毫米波技術的普及，現代PA麵臨三大核心挑戰：效率與線性度的平衡、熱管理優化
，以及寬帶匹配的實現。

以Qorvo的QPA3908 GaN放大器為例，在3.5GHz 5G基站應用中，其飽和輸出功率達46dBm
，但在平均輸出功率回退6dB以保證線性度時
，傳統Doherty架構的效率會從55%驟降至35%。這揭示了效率與線性度之間的固有矛盾。

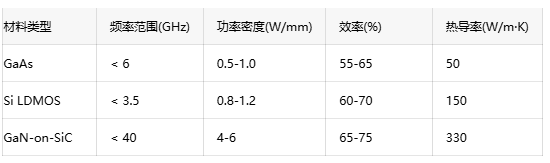

表1：不同半導體材料的射頻PA性能對比

高效率架構：Doherty與Envelope Tracking技術剖析

1. 先進Doherty架構

• 非對稱功率分配：主放大器與輔助放大器的功率比優化為1:1.5，在6dB回退點時效率仍保持42%

• 相位對齊技術：采用λ/4傳輸線配合RC相位補償網絡，將載波與峰值路徑的相位誤差控製在±3°以內

• 寬帶適配改進：通過三路Doherty設計（如MACOM的MAAP-011232），在3.3-3.8GHz頻段內效率波動<5%

2. 包絡追蹤(ET)技術

• 在5G 100MHz帶寬信號下

  ，GaN PA結合ADI的ADP1046電源調製器
  ，效率提升至40.2%（相比固定電源的28%）

• 采用混合降壓-升壓架構，支持28V瞬態響應（<2μs）
  ，滿足5G NR的PAPR（13dB）需求

線性化技術：數字預失真(DPD)的實現與優化

現代宏基站PA要求ACPR低於-50dBc

，這需依靠高性能DPD技術：

• 內存多項式模型：采用7階非線性、3階記憶深度的參數體係，將鄰道泄漏比改善15dB

• 自適應算法：基於Xilinx Zynq UltraScale+ RFSoC的平台，實現每幀實時係數更新

• 閉環校準：通過定向耦合器采樣輸出，反饋至DPD處理器
  ，溫度漂移補償達±0.5dB

實測數據顯示，NXP的AFSC-040225G04-GaN放大器在應用DPD後，EVM從8.2%改善至1.5%，完全滿足5G 64QAM調製要求。

熱管理與可靠性設計

GaN PA的功率密度可達4-6W/mm，但結溫每升高10℃，器件壽命減半：

• 熱界麵材料優化：采用導熱相變材料（如Laird Tput506），熱阻降至0.3℃·cm²/W

• 微通道液冷：在800W/m·K導熱係數的SiC襯底上集成銅微管道，散熱能力達300W/cm²

• 結溫監控：內置肖特基二極管作為溫度傳感器
  ，精度±3℃

5G毫米波PA的集成化趨勢

1. 相控陣集成

• Analog Devices的ADMV4828在28GHz頻段集成16個PA通道，EIRP達42dBm

• 采用矽基氮化镓(GaN-on-Si) 工藝，成本較GaN-on-SiC降低40%

2. 封裝天線(AiP)技術

• 在7×7mm BGA封裝內集成PA、LNA和相位偏移器

  ，插損<3dB

• 波束掃描範圍±60°
  ，適用於5G用戶設備

測試與驗證方法

1. 非線性特性表征

• 使用Keysight PNA-X進行雙音測試，三階交調截點(OIP3)需高於P1dB 10-15dB

• 采用調製信號（如5G NR 100MHz）測試動態EVM，要求<3%

2. 負載牽引係統

• 通過Maury MT2000測量Smith圓圖上的等功率輪廓，優化輸出匹配網絡

• 在2:1 VSWR失配條件下
  ，確保PA穩定不振蕩

典型應用場景性能指標

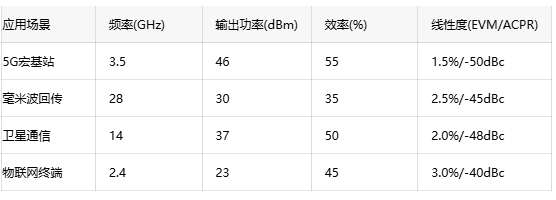

表2：不同應用場景的射頻PA關鍵參數

設計建議與未來展望

1. 材料選擇

• 6GHz以下優先考慮GaN-on-SiC

  ，平衡性能與成本

• 毫米波頻段探索GaN-on-Si與SOI CMOS的異構集成

2. 架構創新

• 研究逆Doherty架構

  ，進一步提升小信號效率

• 開發可重構智能表麵(RIS) 輔助的分布式PA係統

3. 智能化演進

• 基於機器學習的環境自適應DPD，減少30%校準時間

• 數字孿生技術在PA壽命預測中的應用

結語

射頻放大器技術正經曆從單一性能優化向係統級協同設計的轉變。通過寬禁帶半導體、先進架構與智能算法的融合，下一代PA將在效率、線性度和集成度上實現同步突破，為6G太赫茲通信奠定堅實基礎。
