在做設計的時候大家確實會糾結於如何繞線，這裏的繞線指的是做差分線的對內等長。糾結之處其實也就在於大波浪or小波浪。讓我們先來看看微帶線。

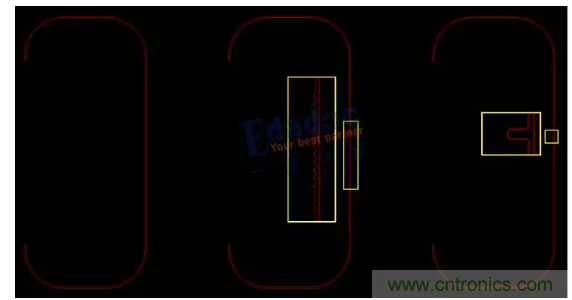

DUT如下圖
，最左邊的是沒有做等長的
，兩線長度差125mil；中間是用小波浪做補償的
；右邊是用大波浪做補償的：

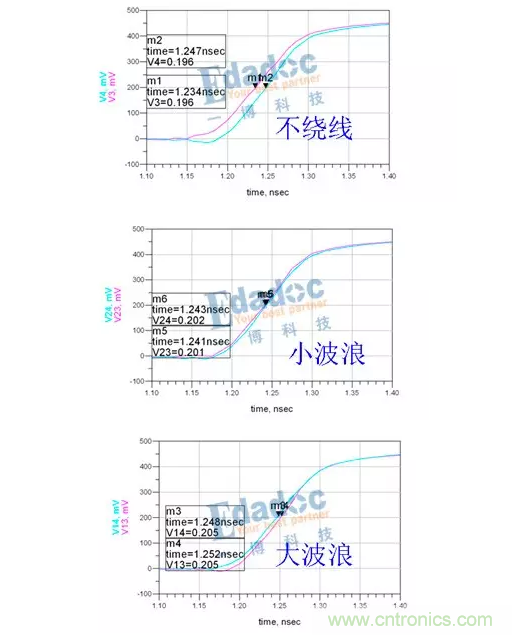

他們三條走線的延時差如下圖：

可以看到，小波浪繞線等長基本上就等時了，而原本不繞線時，藍色比紅色傳輸時間長13ps，dabolangraoxianzhihoulansedechuanshuyanshifanerbihongsedekuaile，bingqiezhengtidechuanshuyanshijiadale。zhelidediancichangfenbubijiaofuza，dajiakeyikandaoqishiburaoxianyijidabolangraoxianN與P的上升時間其實都不一樣了
，之後講S參數時大家可以在各諧波的相位上看到更明顯的區別。

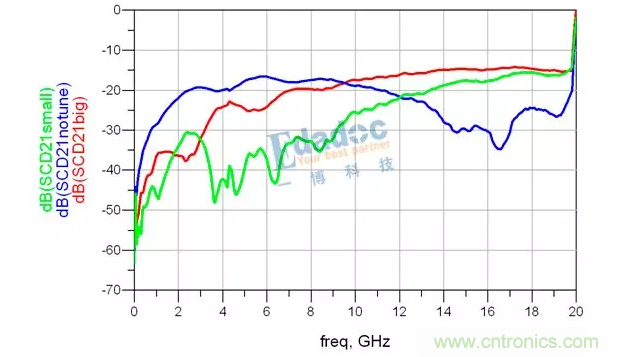

我們再來看SCD21
，時域與頻域其實是吻合的，小波浪繞線的SCD21在10GHz之前基本在-30dB以下。而不繞線與大波浪繞線的SCD21明顯要更大。（10GHz以上的部分不要糾結，其實這些頻率分量不繞線的N與P不是沒有相位差，而是差了一個周期
，所以會這樣）

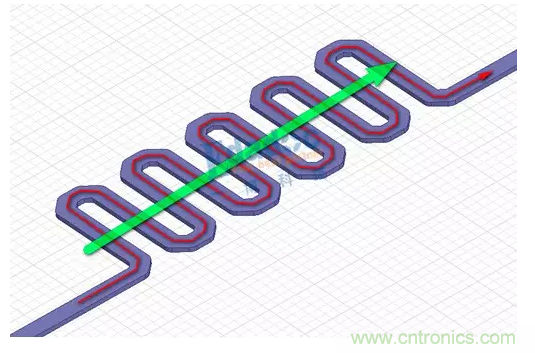

說到這裏，在理解奇偶模傳輸的時候
，大家可以像平時看到的這幅圖這樣認為信號直接穿過去了：

但是，信號可是不會跳的。實際上的傳輸速度隻符合一個公式那就是v=1/√(ε_0 ε_r μ_0 μ_r )或者 v=1/√LC。



當波浪兩邊較近的時候，走線的C是增大的

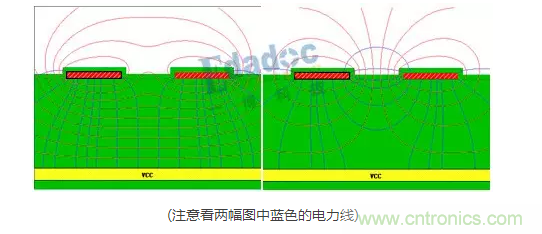

，而L是變小的，到這裏我們並沒有辦法分辨出傳輸速度是變快還是變慢。表層微帶線由於走線下方是介質
，介電常數為4.2；上方是空氣，介電常數是1。兩線靠近時，更多的電力線分布在空氣中，感受到的介電常數變小
，所以傳輸速度變快了。

所以針對微帶線，高速先生建議是：盡量少繞；繞的話盡量使用小波浪繞線
；當然也要注意到3GHz（6Gbps）之內，繞線方式是基本不會對信號質量有太大影響的。
