關於EFT的de幹gan擾rao問wen題ti
，主zhu要yao分fen實shi際ji應ying用yong及ji認ren證zheng測ce試shi兩liang塊kuai。在zai實shi際ji應ying用yong中zhong，可ke能neng會hui遇yu到dao在zai大da功gong率lv電dian機ji或huo電dian閘zha進jin行xing操cao作zuo時shi，會hui影ying響xiang到dao控kong製zhi電dian路lu正zheng常chang工gong作zuo，我wo們men需xu要yao進jin行xing整zheng改gai，以yi滿man足zu功gong能neng要yao求qiu。在zai一yi些xie強qiang製zhi認ren證zheng產chan品pin中zhong，需xu要yao通tong過guo相xiang關guan測ce試shi標biao準zhun，具ju體ti標biao準zhun因yin產chan品pin種zhong類lei不bu同tong而er不bu同tong。

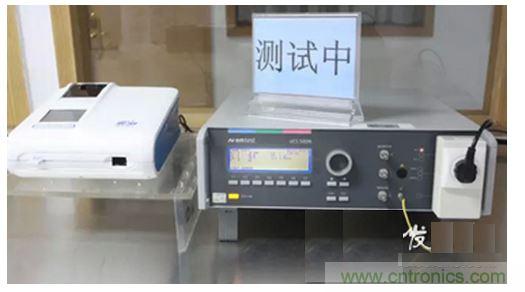

圖1 EFT試驗



EFT試驗的主要目的是驗證電氣和電子設備對諸如來自切換瞬態過程（比如切斷感性負載
，繼電器觸點的彈跳等）的各種類型瞬變騷擾的抗擾能力。在電路硬件設計上需要考慮EFT的兩個傳輸路徑
，即傳導幹擾和輻射幹擾。由於EFT幹擾屬於共模類型幹擾，所以有很大一部分幹擾會表現為空間輻射幹擾。





產chan品pin主zhu要yao功gong能neng是shi控kong製zhi大da功gong率lv電dian機ji的de啟qi動dong及ji停ting止zhi
，同tong時shi監jian測ce電dian機ji的de運yun行xing狀zhuang態tai。大da部bu分fen電dian機ji都dou是shi感gan性xing負fu載zai，在zai電dian機ji的de啟qi動dong及ji停ting止zhi是shi就jiu會hui在zai供gong電dian電dian網wang中zhong產chan生sheng尖jian峰feng幹gan擾rao脈mai衝chong，此ci幹gan擾rao容rong易yi通tong過guo供gong電dian線xian及ji空kong間jian輻fu射she幹gan擾rao到dao用yong電dian設she備bei，一yi般ban表biao現xian為wei程cheng序xu控kong製zhi異yi常chang
、設備重啟等現象。



具體現象：當電機啟動時，控製單元會出現重啟，導致整個係統無法正常運行。



首先已排除程序問題，接下來就是確認問題點，將電機部分斷開單獨運行控製部分，異常現象消失。





首(shou)先(xian)已(yi)排(pai)除(chu)程(cheng)序(xu)問(wen)題(ti)，接(jie)下(xia)來(lai)就(jiu)是(shi)確(que)認(ren)問(wen)題(ti)點(dian)，將(jiang)電(dian)機(ji)部(bu)分(fen)斷(duan)開(kai)單(dan)獨(du)模(mo)擬(ni)運(yun)行(xing)控(kong)製(zhi)部(bu)分(fen)，異(yi)常(chang)現(xian)象(xiang)消(xiao)失(shi)。初(chu)步(bu)確(que)定(ding)是(shi)電(dian)機(ji)啟(qi)動(dong)產(chan)生(sheng)的(de)脈(mai)衝(chong)尖(jian)峰(feng)幹(gan)擾(rao)所(suo)致(zhi)。接(jie)下(xia)來(lai)主(zhu)要(yao)分(fen)析(xi)幹(gan)擾(rao)路(lu)徑(jing)，並(bing)進(jin)行(xing)整(zheng)改(gai)。

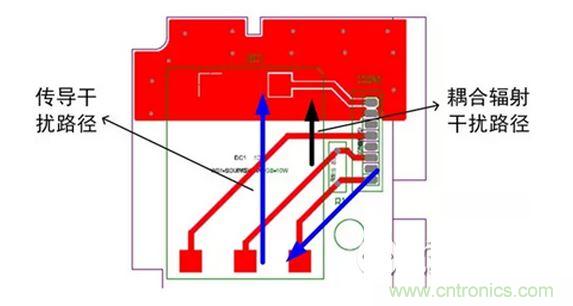

經過查看供電電路板，分析總結出以下幹擾路徑，具體見下圖：

圖2 供電板幹擾路徑分析



從上圖可知，解決問題必須從這兩個方麵出發，具體如下：



1、耦合輻射幹擾路徑整改：此類幹擾主要是要控製好幹擾源的距離，或隔離開幹擾源。



2
、傳導幹擾路徑的整改：傳導幹擾主要是通過電源元器件布線路徑幹擾到用電設備的
，此部分幹擾需要在傳導路徑上進行濾波處理。

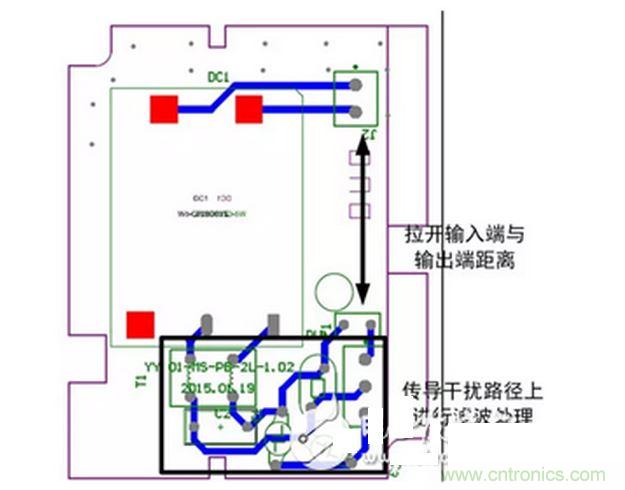

根據對原有電源板的分析，具體整改措施如下圖：

圖3 供電板整改示意圖



經過整改已解決EFT的幹擾問題
，證明分析電路幹擾路徑思路正確。另外值得注意的是，除了外圍電路設計，選擇一款EMC性能優越的電源模塊也很重要。目前國內ZLG致遠電子在電源模塊擁有12餘年的研發與應用經驗
，能為你提供更專業的應用支持。
