無電源收音機的結構十分簡單，它不需要電源就能接收到三四個電台的廣播。把它的電路做成大的示教板，教師用來講授電磁波的接收 , 既直觀又生動；若作為學生課外活動中的實驗與製作，可以激發學生對無線電科學的學習興趣，培養學生實際運用電子技術的技能。





本收音機電路如圖 1 所示
，主要由調諧電路和檢波電路組成，其中 L1
、 C1 及天線組成調諧電路
；二極管 VD 起檢波作用， C2 起濾波作用，通過耳機放音。



調節可變電容器 C1 dedianrongliang，gaibiantiaoxiedianludepinlv，shitagenwomenyaojieshoudediantaifachudediancibodepinlvxiangtong。youyudianxiezhenxianxiang，zhiyoucipinlvdediancibocaizaitiaoxiedianlulijiqijiaoqiangdeganshengdianliu
，zheyang，jiuxuanchulexuyaodediantai。



由於調諧電路接收到的感生電流，是經過調製的高頻振蕩電流
，還不能使耳機的振動片振動發聲。 L1 和 L2 繞在同一磁捧上，由於互感作用，在 L2 上產生了高頻交變電壓。二極管 VD 有單向導電性，通過它的是單向脈動電流，這個單向脈動電流中既含有高頻成分，又含有音頻成分。又因為電容器有“通高頻、阻低頻”的作用，高頻成分基本上從電容器 C2 通過，音頻電流則通過耳機，使耳機的振動片隨著信號而振動發聲。





天線磁棒可選用直徑 l0mm 、長度 80mm 的圓柱型錳鋅鐵氧體磁棒
；線圈用 7 股 0.07mm 的多股漆包線繞製
， L1 繞 80 圈 ,L2 和 L1 同方向繞 8 圈（也可直接選用廢舊收音機上的磁棒和線圈）。調諧電容器 C1 選用聚苯乙烯薄膜單聯可變電容器，最大電容量為 270pF 。二極管 VD 用 2AP 係列點接觸型鍺二極管。 C2 選用圓片型瓷介電容器
，電容量為 0.0lμF 。耳機必須選用 800Ω 的高阻抗耳機。

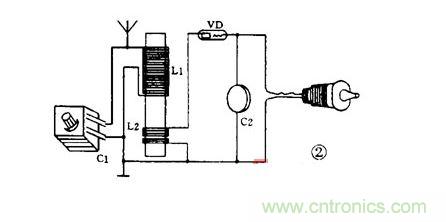

選用 一塊 6mm×10mm （根據需要可放大 10 倍）的長方形三合板，用圓珠筆在上麵按照圖 2 畫上電路圖。首先將磁棒和線圈固定
，再將可變電容器 C1 固定；然後按電路圖連接電路
，把全部元件焊接好，檢查接線無誤後，用萬能膠將導線按電路粘在三合板上。



使用本機收聽廣播時


，首先要將地線接地（在樓上時可將地線接到暖氣管或下水管上），然後旋動可變電容器 C1 ，使其可依次選收到中央台及本省
、本市電台的廣播。如果接收效果不佳，可作如下調試。



l ．把天線接長。如果有條件可在室外架設天線。



2 ．檢查地線。最好是用銅線作地線，且將其直接埋入大地。



3 ．選取靈敏度高的二極管，若用兩個相同的二極管並聯使用，會明顯提高收聽效果。
