有的是分立電源（即一個電路一個輸出電壓），有的則是集成電源，例如PMU，存在多個電源輸出，滿足不同的需求。分立與集成各有優點。



分立電源電路的優點：單體價格便宜，電路設計複雜，輸出容易調整，可輸出大負載能力，散熱好。缺點：占PCB的麵積較大，電源係統總成本可能會高於集成電源電路（具體問題具體分析）

，EMI較差。



集成電源電路的優點：輸出電源種類多
，電路設計簡單

，器件數量少，所占PCB麵積小
，節省空間，EMI較好。缺點：因集成度高，輸出的功率較小

，體積小不容易散熱，嚴重情況會出現燒壞，單體價格較貴。



因功率電感在電源設計中屬於非常重要的器件

，所以這裏一起介紹。



降壓電路設計



一般在設計之初工程師提出具體的設計參數，例如：DC-DC工作頻率、輸入電壓範圍、輸出電壓範圍
、輸出最大電流、輸出紋波、效率、封裝等。



大部分電子設備中存在的電壓為5V、3.3V，CPU小係統可能還存在1.8V
、1.2V、或其他電源
，在移動通訊中，常用的電源為3.8V。因原理一樣，這裏隻舉例5V和3.3V電源設計。



例一：9V轉5V電路設計

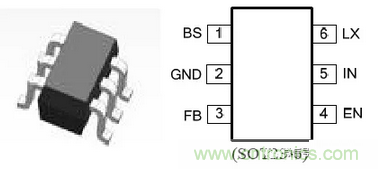

1） 下圖為Silergy的SY8120型號。具體自查規格書。





簡單介紹下規格參數：該芯片工作頻率為500KHz
，輸入電壓範圍4.5V~18V
，輸出電流為2A
，高效率，SOT23-6小封裝。

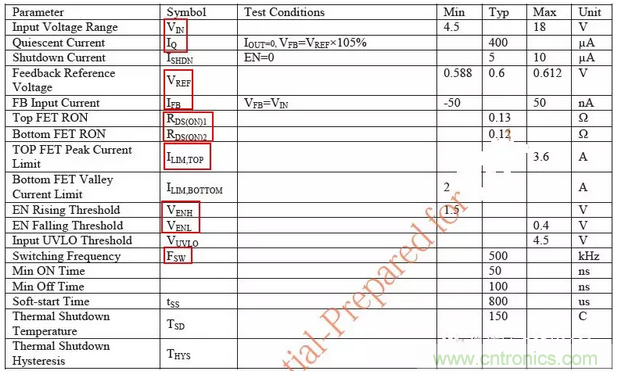

下表紅色部分為主要關注參數。



Iq 靜態電流，當輸出空載時芯片自耗電，主要考慮領域為待機功耗。



Vref為反饋參考電壓
，在芯片內部存在一個比較器
，用於輸出調節
，是芯片的主要參數之一
，通過反饋電阻網絡調節輸出電壓。



IFB是決定了反饋電阻網絡的取值範圍，如果此電流設計過大，會造成待機功耗增大
，如果設計過小
，反饋失效，導致輸出不正常。



上下MOSFET的RDS（on），越小約好，會影響到輸出效率，靜態功耗。



ILIM是上下MOS的(de)極(ji)限(xian)電(dian)流(liu)值(zhi)，很(hen)多(duo)廠(chang)家(jia)，這(zhe)個(ge)參(can)數(shu)隻(zhi)有(you)典(dian)型(xing)值(zhi)或(huo)最(zui)小(xiao)值(zhi)，沒(mei)有(you)最(zui)大(da)值(zhi)
，其(qi)實(shi)是(shi)為(wei)了(le)自(zi)己(ji)規(gui)避(bi)問(wen)題(ti)，在(zai)設(she)計(ji)中(zhong)，按(an)照(zhao)典(dian)型(xing)值(zhi)或(huo)最(zui)小(xiao)值(zhi)進(jin)行(xing)設(she)計(ji)，基(ji)本(ben)能(neng)滿(man)足(zu)設(she)計(ji)要(yao)求(qiu)，但(dan)如(ru)果(guo)在(zai)輸(shu)出(chu)負(fu)載(zai)超(chao)過(guo)這(zhe)個(ge)值(zhi)後(hou)，電(dian)源(yuan)IC就會燒毀，上MOS幾率最大。因此如果規格中設置了最大值

，說明這個IC存在過流保護，在設計中是個很好的選擇。



VEN，是芯片開關gongneng
，yibanneibuweiyigeshimitechufaqi
，gaoyuyigedianyacainengdakai，xiaoyuyigedianyacainengguanbi。zaishejizhong，kenenghuichuxianwufaguanjidexianxiang，yinweixitongzhongcunzaijiaoduodedianrong
，zaiguanjiguochengzhong，dianyuanxiadianshijiandengyinsu，daozhizhegewentidecunzai。suoyizhongdianguanzhuxiadianshijiandiandianya。



FSW
，為芯片的主要開關頻率，是電源設計中的非常重要的參數，影響了後麵的輸出電流設計，電感的選型和輸出電容的選擇。

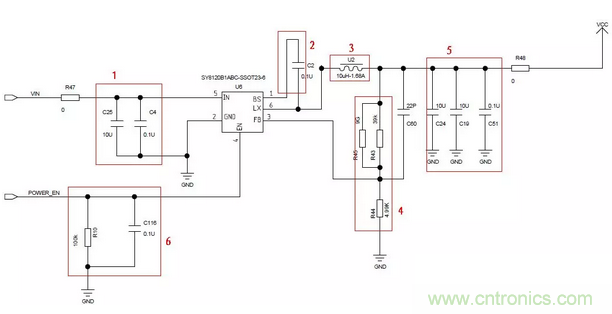

2） 電源設計電路





設計電路中，設計基本參數為：VIN大概為9V，輸出電壓為5V，輸出電流1Amax，紋波小於50mV。



圖中分為6個部分
，按照序號，分別為：輸入電容，自舉電容，電感
，反饋電阻，輸出電容，緩啟動。



框1：一般輸入電容為規格書建議值
，一般為uF級，用於續流，防止在負載突然增大時，影響前麵的電源，使前麵的電源出現波動，如果存在高頻濾波電容
，需放置在IC附近。



框4：設計輸出電壓，要得到約5V的輸出電壓，因考慮電路中的線損
，輸出略高於5V。根據下麵的公式，計算得到輸出電壓5.289V。



V_out=0.6*(R43/R44)



框3：根據規格書中給出的公式計算。電路輸入電壓範圍為7~12V（典型值9V）

，輸出電壓約為5.289V
，輸出電流最大約為1A
，當輸入電壓為7V時

，通過計算得到電感約為6.5uH，當輸入為12V時
，計算得電感約為14.8uH，選擇常用的10uH電感。輸入電壓為9V時


，根據公式，輸出的最大電流約為1.09A
，基本能滿足要求。電感的額定電流要約為輸出電流的1.5倍
，那麼選用額定電流1.68A的電感
，能夠滿足要求。





框2：有的電路外部自舉電路，而有的則在內部。一般為0.1uf，使上MOS持續導通。



框5：輸出電容根據規格書要求最小為22uF

，選用低ESR的MLCC電容兩個10uF，如果規格書沒有提出，需要根據下麵計算公式得出。



紋波電流的計算公式：





輸出的電容為20.1uF，因MLCC的ESR很小，可忽略，根據下麵的公式得到紋波電壓約為10mV，滿足要求。



框6：阻容器件並聯，起到延時緩啟動的作用，同時在關電時，對地電阻起到迅速放電的作用。



放置R43上並聯C60，有助於增加負載瞬態響應速度和輸出穩定性
，一般為10pf~22pf



在實際的工作中
，一切可以調整的因素都是相對穩定的，並且帶有一定的實際工作誤差。因此在考慮開關頻率、L和C的取值時

，要考慮幹擾因素，選取受到很多因素影響的一個折中的結果。
