繼電器的繼電特性：



繼電器的輸入信號 x 從零連續增加達到銜鐵開始吸合時的動作值 xx，繼電器的輸出信號立刻從 y=0 跳躍y=ym
，即常開觸點從斷到通。一旦觸點閉合，輸入量 x 繼續增大，輸出信號 y 將不再起變化。當輸入量 x 從某一大於 xx 值下降到xf
，繼電器開始釋放，常開觸點斷開。我們把繼電器的這種特性叫做繼電特性，也叫繼電器的輸入-輸出特性。







1、電磁繼電器的工作原理和特性



電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。



隻zhi要yao在zai線xian圈quan兩liang端duan加jia上shang一yi定ding的de電dian壓ya，線xian圈quan中zhong就jiu會hui流liu過guo一yi定ding的de電dian流liu，從cong而er產chan生sheng電dian磁ci效xiao應ying
，銜xian鐵tie就jiu會hui在zai電dian磁ci力li吸xi引yin的de作zuo用yong下xia克ke服fu返fan回hui彈dan簧huang的de拉la力li吸xi向xiang鐵tie芯xin，從cong而er帶dai動dong銜xian鐵tie的de動dong觸chu點dian與yu靜jing觸chu點dian（常開觸點）吸合。



當線圈斷電後，電磁的吸力也隨之消失
，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通
、切斷的目的。



對於繼電器的“常開
、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處於斷開狀態的靜觸點，稱為“常開觸點”；處於接通狀態的靜觸點稱為“常閉觸點”。



2、電路原理



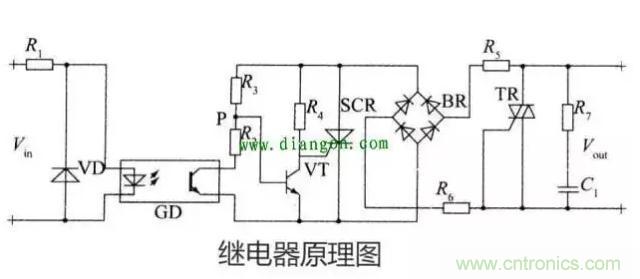

2.1 繼電器簡單介紹



繼電器是一種當輸入量變化到某一定值時，其觸頭（或電路）即接通或分斷交直流小容量控製回路。

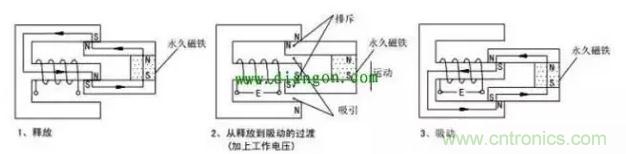

2.2 工作原理





由永久磁鐵保持釋放狀態，加上工作電壓後
，電磁感應使銜鐵與永久磁鐵產生吸引和排斥力矩，產生向下的運動
，最後達到吸合狀態。



3、晶體管驅動驅動電路

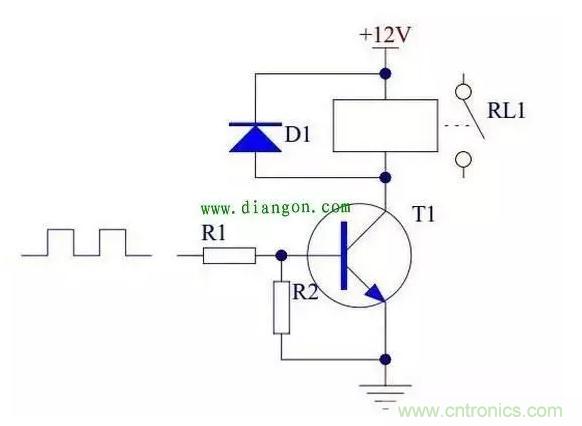

3.1 電路原理圖



當晶體管用來驅動繼電器時，推薦用NPN三極管。



具體電路如下：





當輸入高電平時，晶體管T1飽和導通，繼電器線圈通電，觸點吸合。當輸入低電平時，晶體管T1截止，繼電器線圈斷電，觸點斷開。



3.2 電路中各元器件的作用



（1）晶體管T1為控製開關。

（2）電阻R1主要起限流作用，降低晶體管T1功耗。

（3）電阻R2使晶體管T1可靠截止。

（4）二極管D1反向續流，為三極管由導通轉向關斷時為繼電器線圈中的提供泄放通路，並將其電壓箝位在+12V上。



4

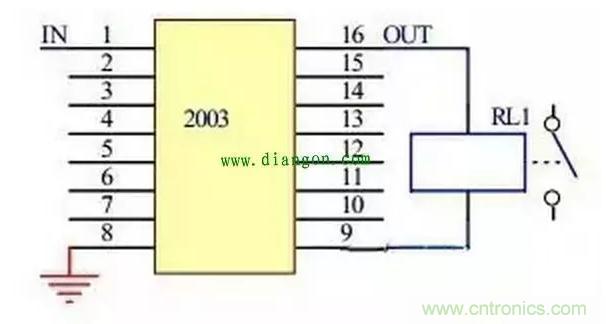

、集成電路驅動電路





目mu前qian已yi使shi用yong多duo個ge驅qu動dong晶jing體ti管guan集ji成cheng的de集ji成cheng電dian路lu，使shi用yong這zhe種zhong集ji成cheng電dian路lu能neng簡jian化hua驅qu動dong多duo個ge繼ji電dian器qi的de印yin製zhi板ban的de設she計ji過guo程cheng。現xian在zai所suo用yong驅qu動dong繼ji電dian器qi的de集ji成cheng電dian路lu主zhu要yao有youTD62003AP。



當2003輸入端為高電平時
，對應的輸出口輸出低電平，繼電器線圈兩端通電，繼電器觸點吸合；當2003輸入端為低電平時，對應的輸出口呈高阻態
，繼電器線圈兩端斷電，繼電器觸點斷開。

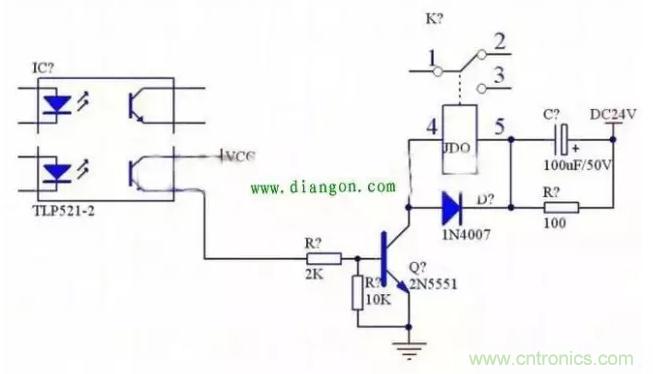

24V 繼電器的驅動電路：





繼電器串聯 RC 電路：

這zhe種zhong形xing式shi主zhu要yao應ying用yong於yu繼ji電dian器qi的de額e定ding工gong作zuo電dian壓ya低di於yu電dian源yuan電dian壓ya的de電dian路lu中zhong。當dang電dian路lu閉bi合he時shi，繼ji電dian器qi線xian圈quan由you於yu自zi感gan現xian象xiang會hui產chan生sheng電dian動dong勢shi阻zu礙ai線xian圈quan中zhong電dian流liu的de增zeng大da，從cong而er延yan長chang了le吸xi合he時shi間jian
，串chuan聯lian上shang RC 電路後則可以縮短吸合時間。



原理是電路閉合的瞬間
，電容 C liangduandianyabunengtubiankeshiweiduanlu，zheyangjiujiangbijidianqixianquanedinggongzuodianyagaodedianyuandianyajiadaoxianquanshang，congerjiakuailexianquanzhongdianliuzengdadesudu，shijidianqixunsuxihe。dianyuanwendingzhihoudianrong C 不起作用
，電阻 R 起限流作用。





繼電器額定工作電壓是繼電器最主要的一項技術參數。



在使用繼電器時，應該首先考慮所在電路（即繼電器線圈所在的電路）的工作電壓
，繼電器的額定工作電壓應等於所在電路的工作電壓。



一般所在電路的工作電壓是繼電器額定工作電壓的0.86。注意所在電路的工件電壓千萬不能超過繼電器額定工作電壓，否則繼電器線圈容易燒毀。



另外，有些集成電路，例如NE555電路是可以直接驅動繼電器工作的，而有些集成電路，例如 COMS 電路輸出電流小，需要加一級晶體管放大電路方可驅動繼電器，這就應考慮晶體管輸出電流應大於繼電器的額定工作電流。

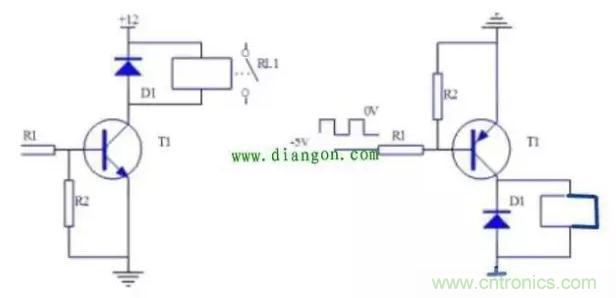

當晶體管用來驅動繼電器時
，必須將晶體管的發射極接地。具體電路如下：





NPN 晶體管驅動時：

當晶體管 T1 基極被輸入高電平時，晶體管飽和導通
，集電極變為低電平，因此繼電器線圈通電，觸點 RL1吸合。



當晶體管 T1 基極被輸入低電平時，晶體管截止
，繼電器線圈斷電，觸點 RL1斷開。
