電池“管家”：電池管理係統11種常見故障案例分析

發布時間：2016-10-08 責任編輯：susan

【導讀】電(dian)池(chi)管(guan)理(li)係(xi)統(tong)不(bu)但(dan)與(yu)電(dian)池(chi)密(mi)切(qie)聯(lian)係(xi)，也(ye)與(yu)整(zheng)車(che)係(xi)統(tong)有(you)著(zhe)各(ge)種(zhong)聯(lian)係(xi)，在(zai)所(suo)有(you)故(gu)障(zhang)當(dang)中(zhong)，相(xiang)對(dui)其(qi)他(ta)係(xi)統(tong)，電(dian)池(chi)管(guan)理(li)係(xi)統(tong)的(de)故(gu)障(zhang)是(shi)相(xiang)對(dui)較(jiao)多(duo)的(de)，也(ye)是(shi)較(jiao)難(nan)處(chu)理(li)的(de)。本(ben)文(wen)總(zong)結(jie)了(le)處(chu)理(li)電(dian)池(chi)管(guan)理(li)係(xi)統(tong)故(gu)障(zhang)時(shi)的(de)一(yi)些(xie)常(chang)用(yong)方(fang)法(fa)和(he)電(dian)池(chi)管(guan)理(li)係(xi)統(tong)常(chang)見(jian)故(gu)障(zhang)的(de)案(an)例(li)分(fen)析(xi)，供(gong)整(zheng)車(che)、電池、管理係統廠家相關人員參考。

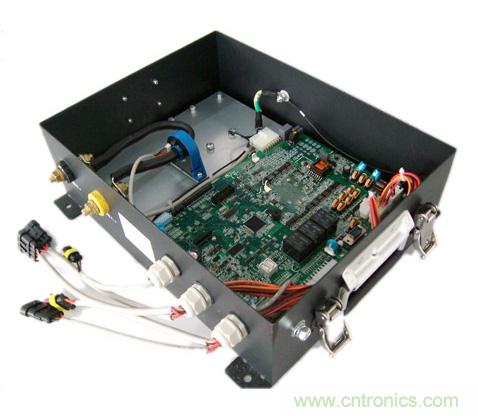

電池管理係統，俗稱電池保姆或電池管家，是連接車載動力電池和電動汽車的重要紐帶，其主要功能包括：電池物理參數實時監測；電池狀態估計；在線診斷與預警；充、放電與預充控製；均衡管理和熱管理等。

常見故障案例分析

　　

1、係統供電後整個係統不工作

　　

可能原因：供電異常、線束短路或是斷路、DCDC無電壓輸出。

　　

故障排除：jianzhawaibudianyuangeiguanlixitonggongdianshifouzhengchang，shifounengdadaoguanlixitongyaoqiudezuidigongzuodianya，kanwaibudianyuanshifouyouxianliushezhi，daozhigeiguanlixitongdegongdiangonglvbuzu。

　　

可以調整外部電源，使其滿足管理係統的用電要求；檢查管理係統的線束是否有短路或是斷路，對線束進行修改，使其工作正常；外部供電和線束都正常，則查看管理係統中給整個係統供電的DCDC是否有電壓輸出；如有異常可更換壞的DCDC模塊。

　　

2、BMS不能與ECU通信

　　

可能原因：BMU(主控模塊)未工作、CAN信號線斷線

　　

故障排除：檢查BMU的電源12V/24V是否正常；檢查CAN信號傳輸線是否退針或插頭未插；監聽CAN端口數據，是否能夠收到BMS或者ECU數據包。

　　

3、BMS與ECU通信不穩定

　　

可能原因：外部CAN總線匹配不良、總線分支過長

　　

故障排除：檢測總線匹配電阻是否正確；匹配位置是否正確，分支是否過長。

　　

4、BMS內部通信不穩定

　　

可能原因：通信線插頭鬆動、CAN走線不規範、BSU地址有重複。

　　

故障排除：檢測接線是否鬆動；檢測總線匹配電阻是否正確，匹配位置是否正確，分支是否過長；檢查BSU地址是否重複。

　　

5、絕緣檢測報警

　　

可能原因：電池或驅動器漏電、絕緣模塊檢測線接錯。

　　

故障排除：使用BDU顯示模塊查看絕緣檢測數據，查看電池母線電壓，負母線對地電壓是否正常；使用絕緣搖表分別測量母線和驅動器對地絕緣電阻。

　　

6、上電後主繼電器不吸合

　　

可能原因：負載檢測線未接、預充繼電器開路、預充電阻開路。

　　

故障排除：使用BDU顯示模塊查看母線電壓數據，查看電池母線電壓，負載母線電壓是否正常；檢查預充過程中負載母線電壓是否有上升。

7、采集模塊數據為0

　　

可能原因：采集模塊采集線斷開、采集模塊損壞。

　　

故障排除：重新拔插模塊接線，在采集線接頭處測量電池電壓是否正常，在溫度傳感器線插頭處測量阻值是否正常。

　　

8、電池電流數據錯誤

　　

可能原因：霍爾信號線插頭鬆動、霍爾傳感器損壞、采集模塊損壞。

　　

故障排除：重新拔插電流霍爾傳感器信號線；檢查霍爾傳感器電源是否正常，信號輸出是否正常；更換采集模塊。

　　

9、電池溫差過大

　　

可能原因：散熱風扇插頭鬆動，散熱風扇故障。

　　

故障排除：重新拔插風扇插頭線；給風扇單獨供電，檢查風扇是否正常。

　　

10、電池溫度過高或過低

　　

可能原因：散熱風扇插頭鬆動，散熱風扇故障，溫度探頭損壞。

　　

故障排除：重新拔插風扇插頭線；給風扇單獨供電，檢查風扇是否正常；檢查電池實際溫度是否過高或過低；測量溫度探頭內阻。

　　

11、SOC異常

　　

現象：SOC在係統工作過程中變化幅度很大，或者在幾個數值之間反複跳變；在係統充放電過程中，SOC有較大偏差；SOC一直顯示固定數值不變。

　　

可能原因：電流不校準；電流傳感器型號與主機程序不匹配；電池長期未深度充放電；數據采集模塊采集跳變，導致SOC進行自動校準；

　　

SOC校準的兩個條件：1)達到過充保護；2)平均電壓達到xxV以上。客戶電池一致性較差，過充時，第二個條件無法達到。通過顯示查看電池的剩餘容量和總容量；電流傳感器未正確連接；

　　

故障排除：在觸摸屏配置頁麵裏校準電流；改主機程序或者更換電流傳感器；對電池進行一次深度充放電；更換數據采集模塊，對係統SOC進行手動校準，建議客戶每周做一次深度充放電；修改主機程序，根據客戶實際情況調整“平均電壓達到xxV以上”這個條件中的xxV。

　　

設置正確的電池總容量和剩餘容量的；正確連接電流傳感器，使其工作正常。
