可能會發現的其它子係統：顯示電池電量狀態的發光二極管（LED）、在D +/ D-線路上與便攜式設備通信的裝置

，或進行過熱
、過流檢測的故障保護機製。整個係統很快變得複雜起來，許多不同的集成電路（IC）必須共同協作。

　　

圖1為框圖，而圖2展示了形狀係數優化的印刷電路板（PCB）。讓我們一起來看看其測試報告中這款參考設計的各方麵說明。

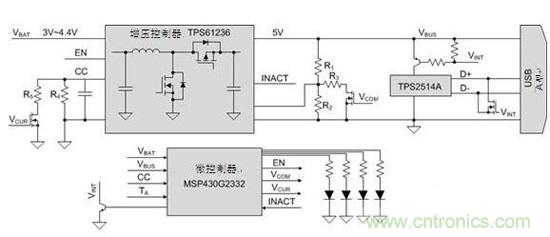

圖1：PMP9776 TI Design移動電源框圖

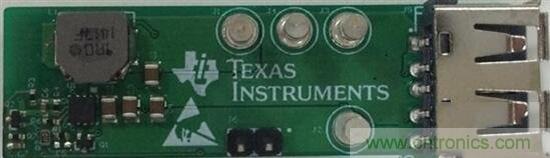

圖2：完備的PMP9776 TI Design解決方案尺寸非常小，且極易匹配移動電源的形狀係數

　　

移動電源的核心是升壓轉換器，其作用是將電池電壓轉換為用於便攜式設備的5V。參考設計使用高度集成的TPS61236同步升壓轉換器以超過95%的功率向便攜式設備提供高達2.4A的電源。如此高的功率確保該便攜式設備可接收幾乎所有的儲存電能，並盡可能降低移動電源相對應的溫升幅度（由於轉換的功率損耗）。2.5mm&TImes;2.5mm規格的集成電路實現了較小的總形狀係數
，允許使用容量更大的電池。



最後，TPS61236還有恒定電流（CC）輸(shu)出(chu)功(gong)能(neng)，這(zhe)在(zai)負(fu)荷(he)試(shi)圖(tu)汲(ji)取(qu)過(guo)多(duo)電(dian)流(liu)的(de)移(yi)動(dong)電(dian)源(yuan)中(zhong)尤(you)其(qi)有(you)用(yong)。恒(heng)定(ding)電(dian)流(liu)輸(shu)出(chu)功(gong)能(neng)在(zai)安(an)全(quan)電(dian)流(liu)條(tiao)件(jian)下(xia)保(bao)持(chi)運(yun)行(xing)，並(bing)防(fang)止(zhi)由(you)其(qi)他(ta)限(xian)流(liu)措(cuo)施(shi)造(zao)成(cheng)溫(wen)度(du)過(guo)高(gao)的(de)現(xian)象(xiang)。

　　

管理移動電源子係統的活動對保持電池的能級至關重要，避免將其浪費在內部功能上。該參考設計中包含一個MSP430?微控製器（MCU）
，其作為內務處理型MCU
，用來優化移動電源的功耗。當MCU檢測負荷較低時，它會關閉大部分子係統；待機狀態下，移動電源僅消耗22mA電量。為防止電池出現高放電電流
，MCU會調整限流。當負荷電流發生變化時，MCU還會對輸出電壓做出小幅調整，從而提供一個穩壓良好的輸出。最後
，MCU通過其集成的模數轉換器（ADC）測量電池電壓和溫度。然後，MCU驅動LED來顯示電池電壓並監視溫度，以保持移動電源處於安全工作範圍。

　　

TPS2514A USB充電端口控製器可以在各種各樣的USB充電協議下工作
，用於調解便攜式設備的D +/ D-線路，以正確檢測設備，並為設備充電。其采用小形晶體管（SOT）-23封裝，使得集成電路具有簡單而又廉價的特性，可以完成這一重要任務。

　　

如此一來
，便實現了一體式完備的移動電源設計，可滿足各種需求。
