識別開關回路,理清電源布局的布局規則
發布時間:2016-06-17 責任編輯:susan
【導讀】在zai成cheng功gong的de電dian源yuan設she計ji中zhong,電dian源yuan布bu局ju是shi其qi中zhong最zui重zhong要yao的de一yi個ge環huan節jie。但dan是shi,在zai如ru何he做zuo到dao這zhe一yi點dian方fang麵mian,每mei個ge人ren都dou有you自zi己ji的de觀guan點dian和he理li由you。事shi實shi是shi,很hen多duo不bu同tong的de解jie決jue方fang案an都dou是shi殊shu途tu同tong歸gui,如ru果guo設she計ji不bu是shi真zhen的de一yi團tuan糟zao,多duo數shu電dian源yuan都dou是shi可ke以yi正zheng常chang工gong作zuo的de。
當然,這其中也有一些通用性規則,例如:
不要在快速切換信號中運行敏感信號。換言之,不要在開關節點下運行反饋跟蹤。
確保功率載荷跟蹤和接地層大小足以支持當前的電流。
盡量保持至少一個連續的接地層。
使用足夠的通孔(通常以每個通孔1A開始),將接地層相連。

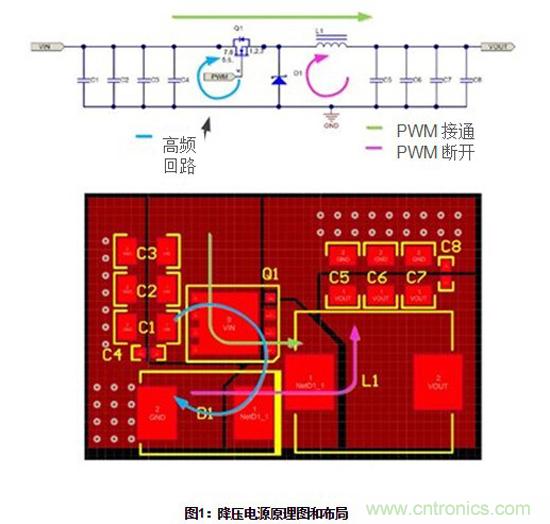

除了這些基本的布局規則,我通常首先會識別開關回路,然後確定哪些回路具有高頻開關電流。圖1所示為針對降壓電源(原理圖和布局)的簡化功率級的一個示例。

降壓電源中存在兩種狀態(假定連續傳導模式):控製開關(Q1)接通時和控製開關斷開時。當控製開關接通時,電流從輸入流至電感器。當控製開關斷開時,電流繼續在電感器流動並流經二極管(D1)。電流連續輸出。
但是存在輸入脈衝電流,這是您在布局中需要關注的部分。在圖1中,此回路被標記為“高頻回路”,並以藍色顯示。您布局的首要目標是將Q1、D1和輸入電容與最短、最低電感回路連接。該回路越小,開關產生的噪聲便越低。如果忽略這一點,電源將不能有效工作。
識別開關回路的規程適用於所有的電源拓撲結構。規程的各個步驟分別是:
在接通狀態確定電流通路。
在斷開狀態確定電流通路。
找到連續電流的位置。
找到斷續電流的位置。
盡量減少斷續電流環路。
此列表中列出了給定功率級配置的關鍵回路:
降壓——輸入電容回路。
升壓——輸出電容回路。
反相降壓 - 升壓——輸入和輸出電容回路。
反激——輸入和輸出電容回路。
Fly-Buck?——輸入電容回路。
SEPIC——輸出電容回路。
Zeta——輸入電容回路。
正激、半橋、全橋——輸入電容循環。
dianyuanbujuzhengruyizhongyishuxingshiyiban,meigerendouyouzijidefangshi,erqiehenduoshihouyehuiqixiao。xuyaoquebaodeyidianshi,zaininquedinggonglvjidelingjianweizhishi,shouxianquedinggaopinkaiguanhuilu;這樣您便可為自己節約時間、免除煩惱。
