開kai關guan電dian源yuan通tong過guo控kong製zhi開kai關guan管guan開kai通tong與yu關guan斷duan的de時shi間jian比bi率lv來lai維wei持chi電dian壓ya的de穩wen定ding輸shu出chu，這zhe種zhong方fang式shi的de最zui大da好hao處chu就jiu是shi擁yong有you極ji佳jia的de效xiao率lv與yu功gong率lv密mi度du。隨sui著zhe開kai關guan電dian源yuan在zai現xian代dai設she計ji中zhong的de普pu及ji，其qi開kai始shi向xiang智zhi能neng化hua
、高頻化發展。在本文中，小編將為大家介紹一種程控開關穩壓電源，並對設計方案進行介紹。



在本文中的程控開關穩壓電源技術指標為：輸出電壓30V至36V可調，最大輸出電流2A
，有過流保護功能，能對輸出電壓進行鍵盤設定和步進調整、步進值1V
，並能實時顯示輸出電壓和電流的開關穩壓電源。





方案一：采用AT89S51單片機進行控製。51單片機外接A/D和D/A比較簡單，但是由於51單片機功能簡單，對於這種複雜的係統來說做起來比較複雜。



方案二：采用超低功耗單片機MSP430F169，這是一個完全集成的混合信號係統級MCU芯片。內部集成12位的A/D芯片和D/A芯片，且這個單片機資源非常豐富。采用JTAG方式，可通過USB口在線下載調試
，使用十分方便，並且低功耗便於整體效率的提高。





DC-DC變(bian)換(huan)有(you)隔(ge)離(li)和(he)非(fei)隔(ge)離(li)兩(liang)種(zhong)。輸(shu)入(ru)輸(shu)出(chu)隔(ge)離(li)的(de)方(fang)式(shi)雖(sui)然(ran)安(an)全(quan)
，但(dan)是(shi)由(you)於(yu)隔(ge)離(li)變(bian)壓(ya)器(qi)的(de)漏(lou)磁(ci)和(he)損(sun)耗(hao)等(deng)會(hui)造(zao)成(cheng)效(xiao)率(lv)的(de)降(jiang)低(di)，隔(ge)離(li)變(bian)壓(ya)器(qi)繞(rao)製(zhi)複(fu)雜(za)，所(suo)以(yi)選(xuan)擇(ze)非(fei)隔(ge)離(li)方(fang)式(shi)，具(ju)體(ti)有(you)以(yi)下(xia)幾(ji)種(zhong)方(fang)案(an)：

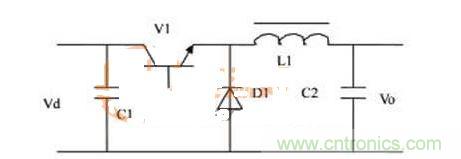

方案一：BUCK拓撲。如圖1所示，開關V1受占空比為D的PWM波的控製，交替導通或截止
，再經L和C濾波器在負載R上得到穩定直流輸出電壓Uo=D×Vd（D≤1），由於輸入電壓為18V，輸出電壓20V~36V
，故不能滿足要求。

圖1 BUCK拓撲

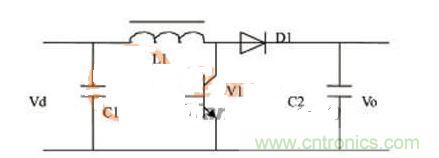

方案二：BOOST拓撲。如圖2所示，開關V1導通時電感儲能，截止時電感能量輸出。隻要電感繞製合理，能達到要求的輸出電壓30V~36V，且輸出電壓Uo呈現連續平滑的特性。

圖2 BOOST拓撲

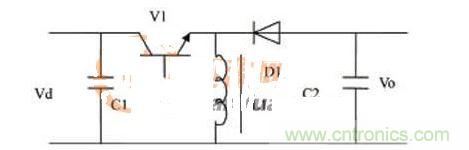

方案三：BUCK-BOOST拓撲。如圖3所示，由於電路屬於升降壓拓撲，控製比較複雜，因本設計隻需升壓，故選擇方案二。

圖3 BUCK-BOOST拓撲
