dianyuandianluzhongtongchanghuicunzaidarongliangdianrong，geidianrongjiashangdianyashunjianxuyaohendadelangyongdianliu
，henkenengzaochengshurudianyuandejiangdi。ruanqidongdianlujiushiyongyudianyuanqidongshi，jianxiaolangyongdianliu，shishuchudianyahuanmanshangsheng，jianxiaoduishurudianyuandeyingxiang。rangwomenyiqilaikankan，zaidianyuanshejilimian，jiaruleruanqidongdedianlu

，shiruhebaozhangshaoluqiwendingshaolude。

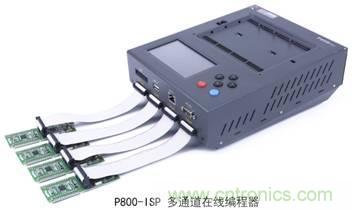

P800是周立功致遠電子推出的4通道
、多功能的在線編程器。每通道都可以輸出相互獨立、在1.25V~7V範圍內可調的電源。在燒錄器內部，每通道的電源都采用同一路電源VDD，並通過下圖所示的開關電路
，使各通道電源相互獨立。


對上圖電路簡單分析：當控製信號EN_VDDx為高電平時，Q2飽和導通，Q1柵極拉低，Q1迅速導通，電源VDD輸出到相應通道的VDD_OUT並供給待燒錄目標板。這個看似簡單的電路，卻在進行多通道異步在線燒錄測試時出了非常不穩定的現象，到底是怎麼回事呢
？

我們用P800對4個ARM核心板進行異步燒錄測試過程中，發現當其中一個通道插入並上電初始化時，其他通道會出現燒錄失敗的現象。由於4個通道的信號線相互獨立，隻有電源VDD是共用的
，因此我們猜測可能是ARM板上電初始化對VDD產生了幹擾並影響到了其他通道。
[page]

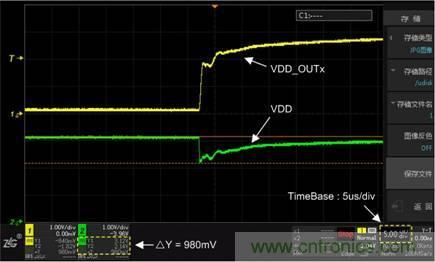

為了驗證這一猜想，我們用示波器ZDS2022來觀察在VDD_OUTx上電過程中VDD的變化，並捕獲到了下麵的波形圖。


從波形圖可以看到，在VDD_OUTx上升過程中，VDD從3.12V瞬間跌落至2.14V，再緩慢回升至3.12V，最大跌落幅度達980mV。由於另外3個通道的電源也由VDD提供
，因此這3個通道在線燒寫失敗也就在所難免。

VDD_OUTx的上電為什麼會造成VDD跌落呢
？觀察波形圖我們還可以發現，VDD_OUTx從0V上升到2V隻用了3μs，根據電容充電公式：I＝C×dU / dt，VDD_OUTx的去耦電容4.7μF，據此估算出浪湧電流達3A！正如前麵所述
，過大的浪湧電流最終造成了輸入電源的降低。

為了限製浪湧電流，可以將軟啟動引入開關電路中，利用Q1的導通阻抗RDS(on)隨VGS變化的特性

，通過延緩Q1導通的速度，使VDD_OUTx緩慢上升到VDD。引入的軟啟動電路如下圖的C1、R4所示。


當Q2集電極變低時
，C1通過R4放電，Q1柵極電壓隨之緩慢下降，從而控製Q1緩慢導通

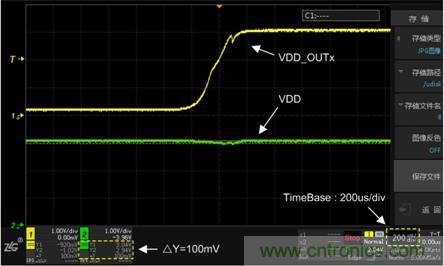

，使VDD_OUTx不會發生突變。用示波器ZDS2022觀察VDD_OUTx上電過程中VDD的變化
，得到如下波形。


和加入軟啟動之前的波形圖對比可以看到，VDD_OUTx的上升時間延長到了400μs，VDD的跌落問題也得到明顯改善。經過長時間反複測試，都沒有再出現燒錄失敗現象。
就(jiu)是(shi)這(zhe)樣(yang)一(yi)個(ge)不(bu)起(qi)眼(yan)的(de)軟(ruan)啟(qi)動(dong)電(dian)路(lu)，卻(que)大(da)大(da)提(ti)升(sheng)了(le)編(bian)程(cheng)器(qi)燒(shao)錄(lu)的(de)穩(wen)定(ding)性(xing)。生(sheng)活(huo)中(zhong)的(de)一(yi)些(xie)小(xiao)細(xi)節(jie)總(zong)能(neng)給(gei)人(ren)帶(dai)來(lai)意(yi)想(xiang)不(bu)到(dao)的(de)驚(jing)喜(xi)

，工(gong)作(zuo)也(ye)是(shi)如(ru)此(ci)。
