老(lao)式(shi)的(de)聽(ting)診(zhen)器(qi)沒(mei)有(you)放(fang)大(da)作(zuo)用(yong)，聲(sheng)音(yin)微(wei)弱(ruo)，塞(sai)在(zai)耳(er)朵(duo)裏(li)很(hen)不(bu)舒(shu)服(fu)，不(bu)能(neng)隔(ge)離(li)環(huan)境(jing)噪(zao)聲(sheng)，頻(pin)率(lv)響(xiang)應(ying)也(ye)不(bu)可(ke)調(tiao)。本(ben)文(wen)提(ti)出(chu)的(de)電(dian)子(zi)聽(ting)診(zhen)器(qi)由(you)於(yu)接(jie)有(you)放(fang)大(da)器(qi)，因(yin)此(ci)可(ke)將(jiang)微(wei)弱(ruo)的(de)心(xin)跳(tiao)聲(sheng)放(fang)大(da)到(dao)清(qing)晰(xi)可(ke)聞(wen)的(de)程(cheng)度(du)。電(dian)子(zi)聽(ting)診(zhen)器(qi)除(chu)了(le)能(neng)清(qing)晰(xi)監(jian)聽(ting)病(bing)人(ren)的(de)胸(xiong)/腹(fu)聲(sheng)音(yin)外(wai)，還(hai)能(neng)用(yong)在(zai)搜(sou)索(suo)機(ji)械(xie)噪(zao)聲(sheng)源(yuan)的(de)定(ding)位(wei)等(deng)方(fang)麵(mian)，其(qi)輸(shu)出(chu)可(ke)用(yong)磁(ci)帶(dai)錄(lu)音(yin)機(ji)錄(lu)下(xia)來(lai)供(gong)分(fen)析(xi)病(bing)情(qing)使(shi)用(yong)
，或(huo)送(song)入(ru)大(da)功(gong)率(lv)的(de)放(fang)大(da)器(qi)另(ling)作(zuo)他(ta)用(yong)。在(zai)實(shi)驗(yan)過(guo)程(cheng)中(zhong)
，發(fa)現(xian)拾(shi)音(yin)頭(tou)MIC用普通振膜拾音頭的中頻響應好，背景噪聲也小。便宜的振膜和高價的振膜效果一樣好。

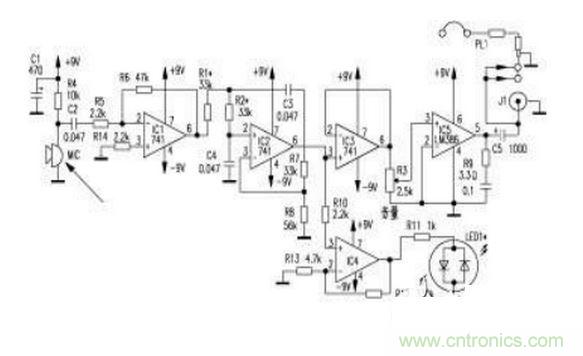

電路原理：直流電源用兩塊9V電池供給

，接成正、負電源型。電池應選用質量上乘的新電池。拾音器輸出經電容C2耦合至LM741(＄0.2800)放大器IC1，其輸出送至另一塊741低通濾波器IC2
，其截止頻率可通過改變R1和R2控製在略高於100Hz的頻率，這時整個聽診器的頻率響應感覺最好。若用雙連50kΩ或100kΩ的電位器取代R1和R2時，就可隨時調整聽診器的頻率響應
，但對診斷病人的應用來說
，最終還是放在 30kΩ的位置最佳。IC2的濾波輸出分別送至IC3和IC4。IC3也是一塊741
，用作低電壓音頻放大器LM386IC5的緩衝級
，信號經IC5放大後驅動雙聲道耳機
，耳機阻抗為8Ω
，電路中已將雙聲道耳機並接成單聲道耳機，這時有效阻抗為4Ω，正好與LM386(＄0.3088)的要求相匹配。IC4也是一塊741，接成放大器用來驅動雙色LED，它能以視覺的形式顯示心跳的狀態。

操作時，先將音量控製電位器放在10`20％的位置，戴上耳機
，將拾音器放在病人的胸部
，慢慢加大音量至50％，使心跳聲清晰可聞
，但沒有隆隆聲，耳機裏傳出的一些尖叫聲、流水聲、爆(bao)破(po)聲(sheng)或(huo)破(po)裂(lie)聲(sheng)屬(shu)病(bing)人(ren)胸(xiong)腔(qiang)的(de)正(zheng)常(chang)現(xian)象(xiang)，不(bu)屬(shu)於(yu)電(dian)路(lu)問(wen)題(ti)。操(cao)作(zuo)時(shi)，為(wei)避(bi)免(mian)靈(ling)敏(min)度(du)太(tai)高(gao)，可(ke)將(jiang)音(yin)量(liang)減(jian)少(shao)一(yi)些(xie)再(zai)移(yi)動(dong)拾(shi)音(yin)器(qi)，待(dai)拾(shi)音(yin)器(qi)放(fang)好(hao)後(hou)再(zai)開(kai)大(da)音(yin)量(liang)診(zhen)聽(ting)。同(tong)時(shi)在(zai)操(cao)作(zuo)時(shi)將(jiang)拾(shi)音(yin)器(qi)盡(jin)量(liang)遠(yuan)離(li)耳(er)機(ji)，以(yi)消(xiao)除(chu)反(fan)饋(kui)嘯(xiao)叫(jiao)。電(dian)子(zi)聽(ting)診(zhen)器(qi)的(de)R3放在音量的10％處，其響度相當於老式聽診器的音量。

　　

至於拾音器MIC
，可在醫用器材商店購買廉價的老式聽診器振膜頭
，在振膜耳把上套上2英寸長的橡皮管
，另一頭擠壓入一隻1/4英寸直徑的超小型駐極體話筒，話筒的兩根導線用屏蔽電纜接到電路中的MIC處
，駐極體話筒處最好用熱縮套管加固
，也可用膠帶捆紮，防止操作時產生不必要的噪聲幹擾。
