分享：DIY一個3R33可調穩壓電源
發布時間：2015-01-28 責任編輯：xueqi
【導讀】之前有看到過論壇裏的前輩關於KIS-3R33模塊改製的穩壓電源，於是網友也嚐試著DIY一個3R33可調穩壓電源。裝好之後，打開開關，有輸出、調節電位器，電壓有的改變，整體效果不錯哦！

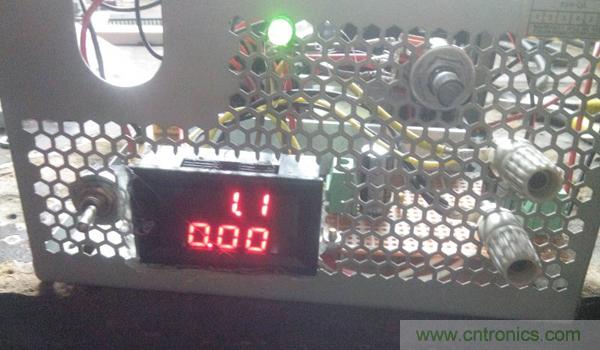

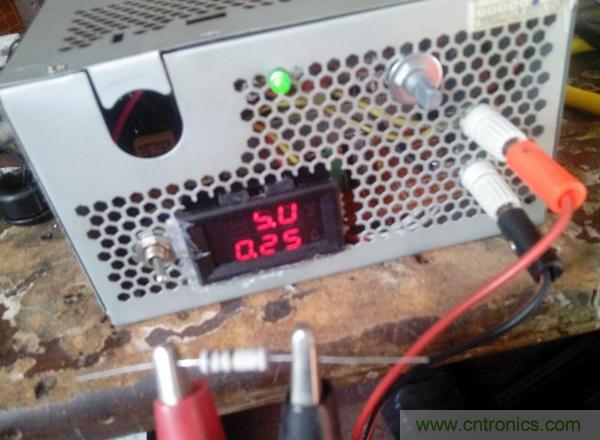

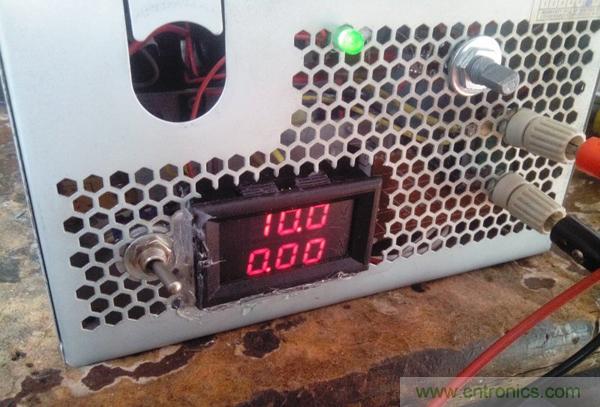

先展示幾張成品圖：

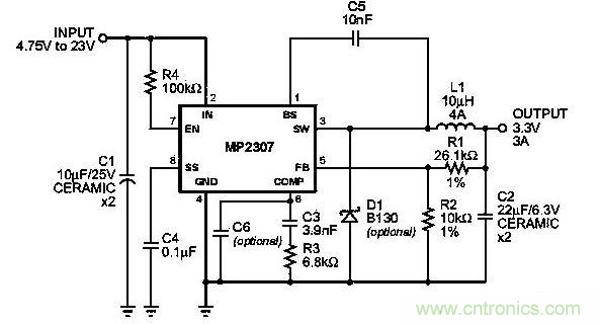

這裏給一下3R33內部電路圖，
這個模塊其實跟其他的開關型穩壓模塊都大同小異，它比較便宜。

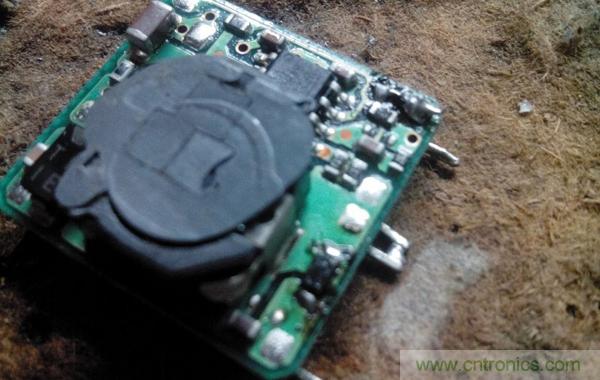

這是打開外殼後的3R33 ，也就是一塊橡皮擦的四分之三左右，比較迷你。

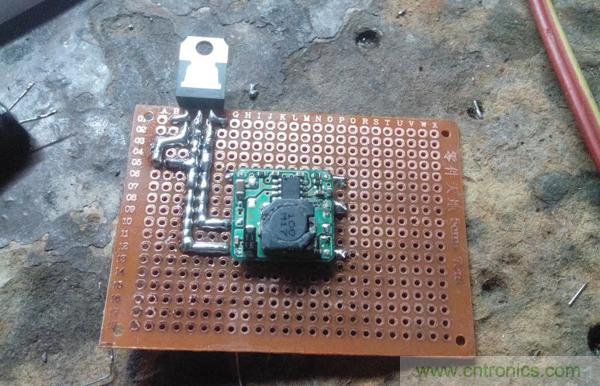

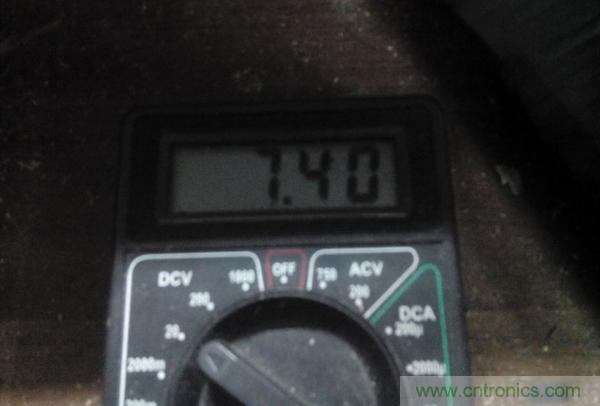

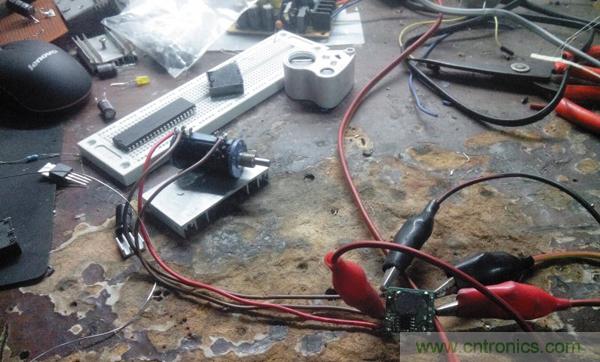

這是初始測試，拆掉了該拆的元件，什麼？要拆掉哪些？下麵用一張圖說明。

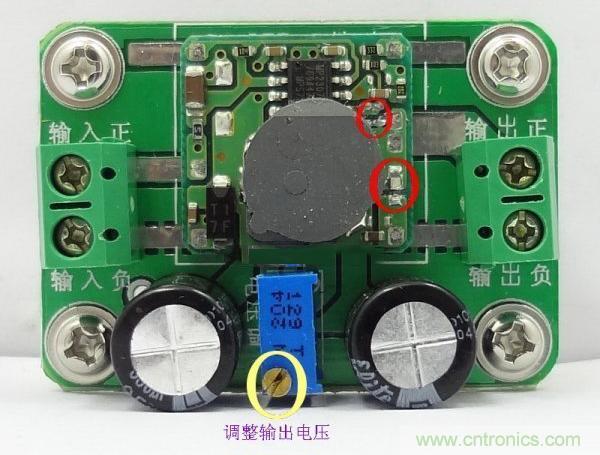

拆掉紅圈裏的東西就行了，別問我怎麼拆，我要是會拆，就不會搞死這麼多個~~
初始測試通過，開始組裝！！
上麵的是7809穩壓塊，用來給散熱風扇和電壓表頭供電，至於怎麼接，不用說了吧。

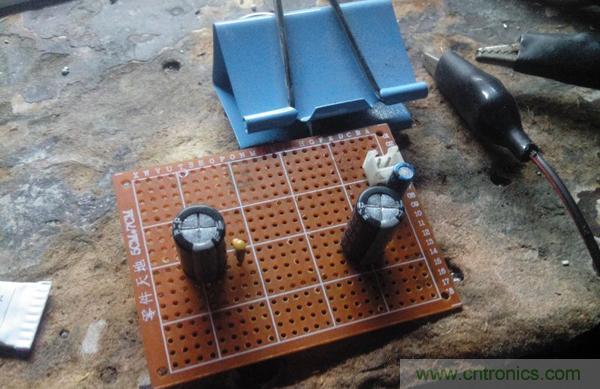

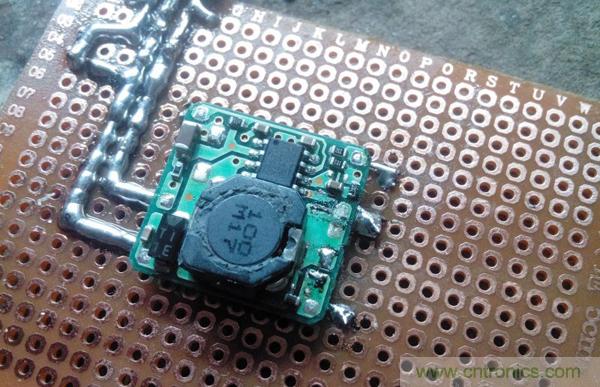

輸入輸出濾波電容以及穩壓塊輸出插座焊接好，也有一隻220uF的小電容做濾波，藍色燕尾夾是固定穩壓塊和散熱片，用的導熱膠粘上去，發現要是完全固化了，摳都摳不下來。
主供電電源是19V/4A的筆記本電源，被拆的七零八散了。

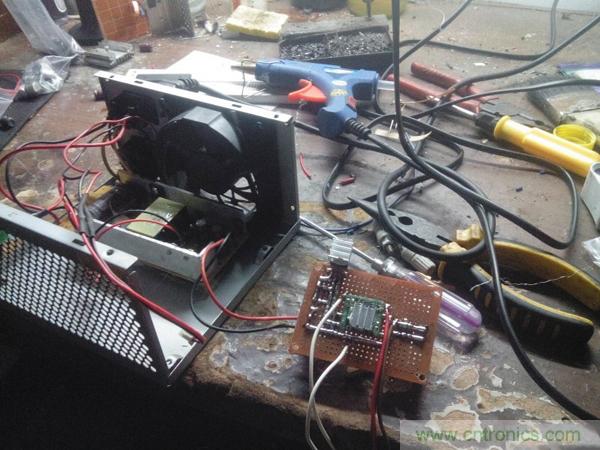

這會算是總裝前測試了，兩根白色線是模塊的軟啟動線，模塊控製腳通過100k電阻到Vcc，所以懸空都能使模塊工作，要讓它停止輸出，直接接地就好了，所以兩根線怎麼接，甭說了吧，都懂得。

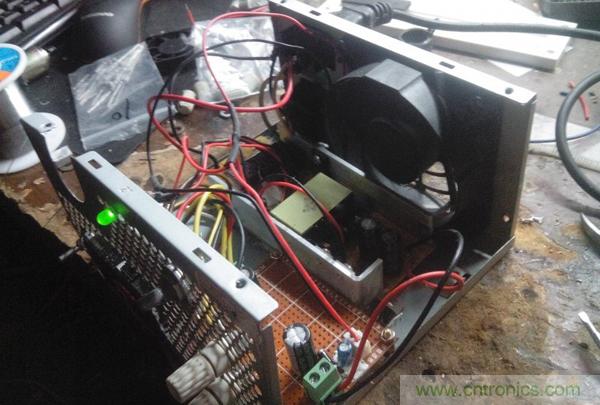

把一大堆亂七八糟的東西塞進去可不容易，還要注意不能短路！

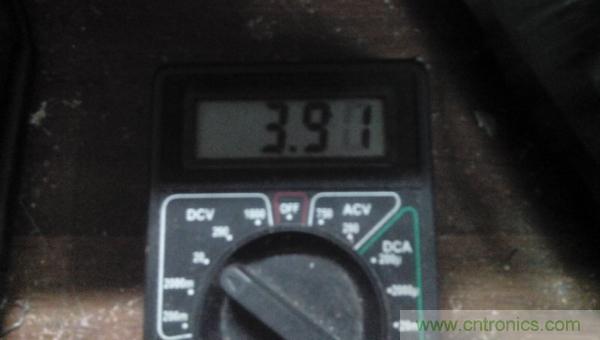

裝好之後，打開開關，有輸出，調節電位器，電壓有的改變，整體效果不錯！
