大部分手電筒是在尾部裝有一個自鎖按鍵
，按下按鍵後電筒通電開始工作，如果快速輕按此開關，可以讓電筒在強光、弱光、閃爍、熄滅這幾種狀態中進行切換。



yikaishiwojiechudaoshoudiantong，yejiaodecigongnenghenshenqi
，mingmingjiuyigedianyuankaiguanlianjiedaodianchishang

，zaigongzuozhongjurannengshixiananjiangongneng，youdianbukesiyi。houlaichaileyizhidiantongkanlelimiandedianlu


，zhongyumingbailezhongjiandeyuanli


，xiangxinshejizhezailimianyinggaifeileyifanxinsicaideyishixian。

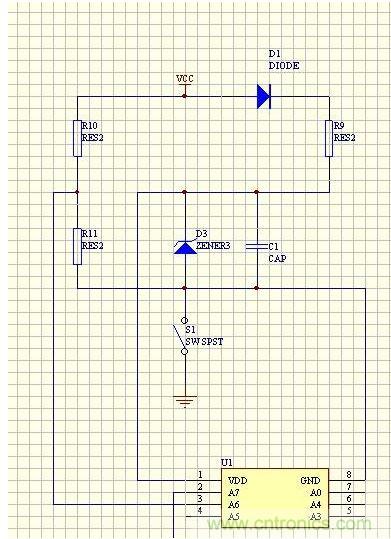

圖中開關對電源通斷進行控製，並且能同時通過快速輕按實現強光、弱光、閃爍功能切換。



前幾天有個客人讓我幫忙分析他們電筒工作不正常的原因
，一看也是同一電路，這裏貼給大家分享一下。




1、S1為自鎖開關，當S1按下時，電池負極和單片機GND接通，單片機正常工作，控製LED燈輸出。



2
、快速輕按S1，電池負極和單片機GND斷開，由電容C1給單片機繼續供電，隻要C1容量足夠大，是可以讓單片機工作一段時間段。



3、快速輕按下S1時，因為電池的負極和單片機GND已經斷開，此時電池隻有正極和整個電路相連，沒有構成任何回路
，實際上電池不起任何作用，這樣可以把R10
、電池都看成是懸浮在空中
，單片機的A6腳通過R11接到單片機GND，讀到的外部狀態為0。



4、S1閉合時，電池負極和單片機GND連通，單片機的A6腳讀到的是R10和R11分壓後的狀態
，隻要R11的阻值超過R10的3~4倍
，讀到的狀態為1。



5
、在3和4過程中單片機根據其A6腳的狀態就可以知道S1沒有沒有快速輕按下，如果A6腳讀到狀態位0

，就說明是快速輕按操作，手電筒需要進行功能切換。



二極管D1在快速輕按S1時防止電容C1上的電反向供給R10，穩壓管D3可以不要，電阻R9可以對電容充電電流進行限製

，可以不要。
