人(ren)工(gong)成(cheng)本(ben)節(jie)節(jie)攀(pan)升(sheng)的(de)今(jin)天(tian)，加(jia)工(gong)廠(chang)都(dou)害(hai)怕(pa)接(jie)有(you)後(hou)焊(han)的(de)單(dan)，雖(sui)然(ran)現(xian)在(zai)已(yi)經(jing)是(shi)貼(tie)片(pian)元(yuan)件(jian)成(cheng)為(wei)主(zhu)流(liu)，但(dan)電(dian)子(zi)產(chan)品(pin)往(wang)往(wang)都(dou)多(duo)少(shao)需(xu)要(yao)後(hou)焊(han)一(yi)些(xie)插(cha)件(jian)料(liao)，就(jiu)這(zhe)些(xie)插(cha)件(jian)料(liao)的(de)後(hou)焊(han)，搞(gao)得(de)大(da)家(jia)都(dou)很(hen)頭(tou)大(da)。今(jin)天(tian)介(jie)紹(shao)一(yi)種(zhong)提(ti)高(gao)插(cha)件(jian)料(liao)後(hou)焊(han)效(xiao)率(lv)的(de)方(fang)法(fa)，希(xi)望(wang)能(neng)正(zheng)在(zai)為(wei)後(hou)焊(han)頭(tou)大(da)的(de)你(ni)以(yi)後(hou)頭(tou)不(bu)用(yong)現(xian)在(zai)這(zhe)麼(me)大(da)。



其(qi)實(shi)紅(hong)膠(jiao)工(gong)藝(yi)是(shi)可(ke)以(yi)提(ti)高(gao)後(hou)焊(han)效(xiao)率(lv)的(de)，這(zhe)種(zhong)工(gong)藝(yi)方(fang)法(fa)做(zuo)的(de)人(ren)還(hai)比(bi)較(jiao)多(duo)，隻(zhi)要(yao)是(shi)做(zuo)貼(tie)片(pian)加(jia)工(gong)的(de)都(dou)知(zhi)道(dao)
，讓(rang)我(wo)們(men)來(lai)先(xian)看(kan)看(kan)紅(hong)膠(jiao)工(gong)藝(yi)是(shi)怎(zen)麼(me)做(zuo)的(de)。



紅膠工藝顧名思義，就是用紅膠來進行貼片
，開鋼網的時候不是開元件的焊盤位置，而是在元件中間位置開一個槽

，刷上紅膠
，然後上SMT把元件打上去，這樣元件就被紅膠粘在PCB板上，插上插件料後在過錫爐，元件的焊盤就會上錫焊好。

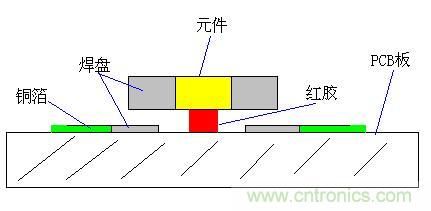

圖一  紅膠工藝示意圖



紅膠工藝會存在一些問題：從圖一可以看出，紅膠會有一定的厚度
，其硬化的過程中會把元件頂高
，這樣就容易讓元件的焊盤和PCB板上的焊盤存在間隙，一旦存在間隙，就容易出現上錫不良形成虛焊

；另外紅膠過了錫爐後會變得非常硬，如果需要更換元件進行維修等工作就會很麻煩；再就是紅膠在過錫爐的時候溫度過高容易脫件，尤其是IC更容易發生。



今天介紹的這種方法可以避免紅膠工藝的這些問題，先看幾張圖。

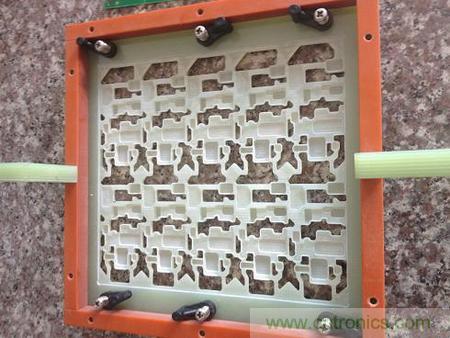

圖二  一個治具



圖二的治具上麵有一些孔和槽：孔是需要進行後焊的位置，插件料的管腳可以從這些孔裏麵穿出來，把治具放到錫爐上麵時，隻有這些孔的位置可以接觸到焊錫；槽對應的是PCB貼片後各種元件，元件大的就挖大點
，元件小的就挖小點
，這樣貼好貼片元件的PCB板就可以平整的放在治具上麵。

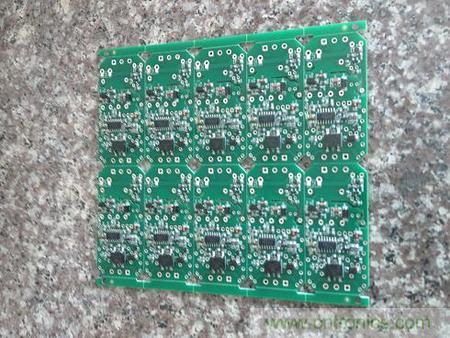

圖三  適用治具的PCB板



圖三中每個PCB板上麵有兩個體積大一點的芯片
，一個接近正方形
，一個長方形，用這兩個芯片和圖二中的槽進行匹配，就知道貼好貼片元件的PCB板在治具上是如何放平的了。

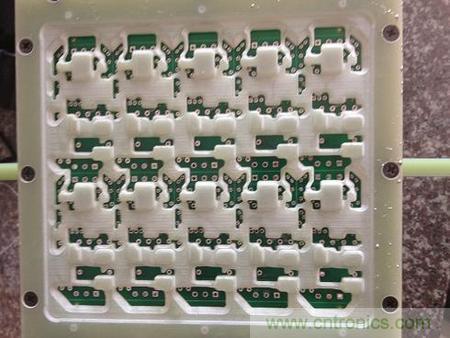

圖四  治具放入已貼片PCB的底麵



圖(tu)四(si)是(shi)貼(tie)好(hao)貼(tie)片(pian)元(yuan)件(jian)的(de)板(ban)放(fang)到(dao)治(zhi)具(ju)上(shang)後(hou)底(di)麵(mian)的(de)樣(yang)子(zi)，可(ke)以(yi)很(hen)清(qing)楚(chu)的(de)看(kan)到(dao)露(lu)出(chu)來(lai)的(de)都(dou)是(shi)插(cha)件(jian)元(yuan)件(jian)的(de)焊(han)盤(pan)過(guo)孔(kong)
，元(yuan)件(jian)的(de)管(guan)腳(jiao)從(cong)焊(han)盤(pan)過(guo)孔(kong)中(zhong)穿(chuan)過(guo)來(lai)
，把(ba)這(zhe)麵(mian)放(fang)到(dao)錫(xi)爐(lu)上(shang)麵(mian)
，是(shi)不(bu)是(shi)就(jiu)可(ke)以(yi)一(yi)下(xia)把(ba)所(suo)有(you)的(de)插(cha)件(jian)料(liao)都(dou)焊(han)好(hao)了(le)
？

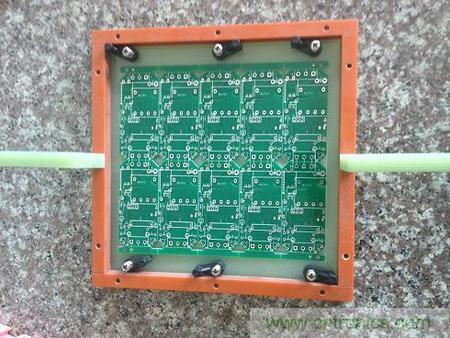

圖五  治具放入已貼片PCB的背麵



zailaikanxiabeimian，buyongwojieshidajiadouzhidaozheyangkeyihenqingsongdejinxingchajianle。zhezhongfangfakeyiranghouhanxiaolvxianzhushangsheng，buguochajianliaodehanpanfujinbunengyouqitatiepianliao，ruguoguojindehuazhegehanpanjiubunengkaikongluchulai，xuyaohoumianrengongbuhan。
