元件選擇：驅動電路是專用的脈寬調製震蕩SG3524，yinqiwaiweiyuanjianshao，zhizuojiandan，suoyouyuanjiankeyiyongzuijincoudedahanfangfahanzaiwaiwei，zheyangkeyisuoxiaotiji
，bendianlushifouchenggongdeguanjianshigonglvchangxiaoyingguandexuanze，tadecanshuzuihaoshi50V，50A以上，可選用的是IRF1010，50V，75A的，7、8腳的電阻和電容決定了震蕩頻率。本電路的頻率是250Hz
，比工頻50HZ高出五倍，所以輸出變壓器的尺寸和繞製圈數就可以相應減少。如果要工作在50HZ的工頻可以適當增大CR的值
，這樣就可以配接標準的工頻控製變壓器
，這樣充電更簡單
，由於功率管的內部有阻伲二極管
，所以隻要K斷開
，直接在輸出端輸入220V的市電就可以了
，整個電路可以用AB膠粘在50X60X1的鋁板上。　　

本模塊可以擴展成UPS不間斷電源，在二腳外接電壓比較電路，還可以穩壓輸出。

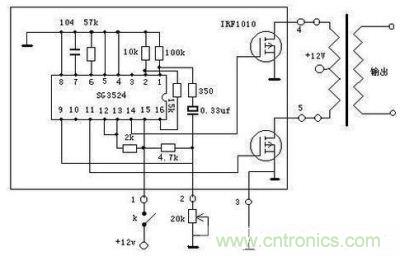

圖題：電路圖
