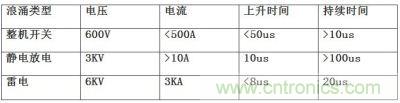

通訊設備過壓湧浪主要有以下幾種形式，具體參數如下：

表一：具體參數

　　
為防止這些過壓湧浪對後端用電設備的影響，在電源設計過程中必須對電源進行湧浪測試。
　　
相關浪湧測試要求為：用電設備應經受五次過壓浪湧，兩次過壓浪湧之間的時間間隔為1 min。
　　
過壓浪湧檢測方法：首先用電設備在正常穩態電壓下供電, 然後使用電設備輸入電壓增加到浪湧電壓，最後輸入電壓恢複到正常穩態電壓。過壓浪湧後
，電源及後端設備不應發生任何故障。
　　
實際案例
　　
某通信公司采用ACBEL出品的SV48-28-450B電源模塊製作的-48V直流轉換電源在做2KV浪湧測試時，輸入前端電路起火，直接損壞後端的MOSFET。
　　
經過分析
，該直流轉換電源由於前端防湧浪電路在2KV高電壓衝擊下，產生大電流衝擊，導致電路板起火並損毀後端MOSFET，最直接的原因應是電源前端設計的防湧浪電路失效。
　　
電路設計
　　

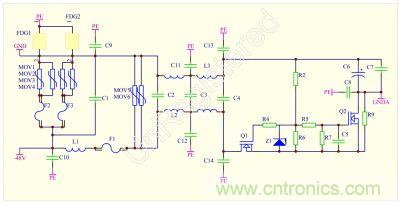

為了保護用此電源的通訊設備，防止受浪湧電壓衝擊而損壞，所以對防湧浪電路進行了設計。具體電路圖如下：

圖題：電路圖　　

本電路采用兩級防雷電路來進行防雷及浪湧處理，是一種較高等級的直流防雷及浪湧處理電路。現在通信客戶輸入端需要滿足IEC61000規定的輸入對大地要滿足2KV，4KV浪湧電壓，雷擊電流5KA
，10KA的要求。
　　
此電路的工作原理如下：當感應雷擊或浪湧電壓產生時
，由於L1會阻擋電壓的突變，讓前級電路先動作，前級四個MOV(MOV1--4)管，兩個放電管(FDG1，2)來泄放大電流
，隨後
，小部分的能量通過後級的L1電感，兩個MOV管(MOV5，6)laixiefangjiaoxiaodedianliu，tongshijinyibuqianweishuruduandelangyongdianya，yifangzhisunhuaihoumiandeqijianhedianyuanmokuai。qijiandejiedianronghuiyingxiangtamendedongzuoshijian，sanzhongqijianzhong，TVS的響應動作時間最快，FDG的次之

，MOV的最慢。由於MOV的損壞多數是呈短路狀態，為了防止短路時起火
，所以要串聯保險管，保險管要選擇防爆慢熔型，且要滿足8/20微秒電流波形的衝擊。差模電感L1還可以和後級電容組成EMC差模濾波，對1MHZ以下的幹擾有較好的抑製作用

，注意此電感一定要是空心線圈，這樣通過大電流時不會飽和，太大時其體積也大
，L2，L3是兩個共模電感，Q1是防反接MOSFET
，Q2和R9是防開機時的瞬態衝擊電流。此電路在模塊前端不僅具有防浪湧功能
，而且兼具幹擾抑製和防反接功能。
　　
更改設計電路後測試效果
　　
通過現場分析，采用我們提供的此電路後，多次實際測試，成功抑製2KV浪湧
，保護了後端的器件。
