一個電池供電的便攜式應用的電源設計
發布時間：2012-12-26 責任編輯：easonxu
【導讀】TPS6125x器件提供了一個電池供電的便攜式應用的電源解決方案。專為低功耗應用中，TPS6125x支持高達800 mA的負載電流從電池放電低至2.65V，允許使用低成本的芯片電感器和電容器。
很寬的輸入電壓範圍為2.3V至5.5V，該器件支持擴展電壓範圍的鋰離子電池供電的應用。不同的固定輸出電壓版本可從3.15V至5.0V。
TPS6125x工作在受規管的3.5 MHz的開關頻率和進入省電模式工作在輕負載電流保持高效率在整個負載電流範圍內。PFM模式輕載時降低靜態電流為36μA（典型值），延長電池壽命。

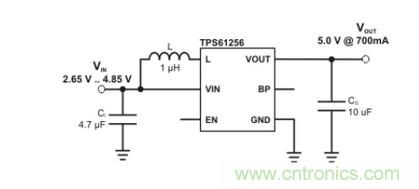

圖題：引腳NanoFreeTM（CSP）封裝
此外，TPS6125x的移動設備也可以保持它的輸出在輸入電壓電平偏置。在此模式中，同步整流器是允許外部負載（例如，音頻放大器）具有受限電源供電的電流限製。在這種模式下，靜態電流降低到22μA。在關斷模式下，輸入電流小於1μA（典型值），從而最大限度地延長了電池的壽命。
TPS6125xtigongleyigefeichangxiaodejiejuefanganchicun，youyuzuishaodewaibuyuanjianshuliang。tayunxushiyongxiaochicundedianganheshurudianrong，shixianlexiaojiejuefanganchicun。zaiguanduanshi，fuzaishiwanquanduankaidianchi。
特點
在3.5MHz的運行效率93％
22μA靜態電流的待機模式
36μA靜態電流在正常運行
寬VIN範圍從2.3V到5.5V
VIN ≥ VOUT操作
在VOUT = 4.5V，VIN ≥2.65V的輸出電流 ≥800毫安
在VOUT = 5.0V，VIN ≥3.3V 輸出電流 ≥千毫安
IOUT ≥1500毫安VOUT = 5.0V，VIN ≥3.3V （峰值）
±2％的總DC輸出電壓精度
輕載PFM模式
可選的備用模式“或”真正的負載斷開在關機
熱關斷和短路保護
隻有三個外部元件表麵貼裝
整體解決方案尺寸<25平方毫米
