【導讀】隨著科技的進步，LED照明技術已經成為節能和智能照明的主流選擇。而LED電(dian)源(yuan)調(tiao)光(guang)方(fang)案(an)作(zuo)為(wei)智(zhi)能(neng)照(zhao)明(ming)係(xi)統(tong)的(de)核(he)心(xin)

，不(bu)僅(jin)能(neng)夠(gou)實(shi)現(xian)燈(deng)光(guang)的(de)亮(liang)度(du)調(tiao)節(jie)，還(hai)能(neng)通(tong)過(guo)色(se)溫(wen)調(tiao)節(jie)等(deng)高(gao)級(ji)功(gong)能(neng)，為(wei)用(yong)戶(hu)帶(dai)來(lai)更(geng)加(jia)個(ge)性(xing)化(hua)和(he)舒(shu)適(shi)的(de)照(zhao)明(ming)體(ti)驗(yan)。本(ben)文(wen)將(jiang)帶(dai)您(nin)深(shen)入(ru)了(le)解(jie)LED電源調光方案的多樣性和應用案例，探索智能照明的未來。

隨著科技的進步，LED照明技術已經成為節能和智能照明的主流選擇。而LED電(dian)源(yuan)調(tiao)光(guang)方(fang)案(an)作(zuo)為(wei)智(zhi)能(neng)照(zhao)明(ming)係(xi)統(tong)的(de)核(he)心(xin)，不(bu)僅(jin)能(neng)夠(gou)實(shi)現(xian)燈(deng)光(guang)的(de)亮(liang)度(du)調(tiao)節(jie)，還(hai)能(neng)通(tong)過(guo)色(se)溫(wen)調(tiao)節(jie)等(deng)高(gao)級(ji)功(gong)能(neng)，為(wei)用(yong)戶(hu)帶(dai)來(lai)更(geng)加(jia)個(ge)性(xing)化(hua)和(he)舒(shu)適(shi)的(de)照(zhao)明(ming)體(ti)驗(yan)。本(ben)文(wen)將(jiang)帶(dai)您(nin)深(shen)入(ru)了(le)解(jie)LED電源調光方案的多樣性和應用案例，探索智能照明的未來。

LED電源調光方案：

LED電源調光方案主要通過改變LED的電流或電壓來實現亮度調節，常見的調光方式包括模擬調光
、PWM調光
、TRIAC調光等。每種調光方式都有其獨特的優勢和應用場景。

模擬調光（CCR）：

模擬調光
，即恒流減少調光，通過改變通過LED的電流來線性調整LED的亮度。這種方法簡單易行
，適用於大多數LED燈具。

PWM調光：

脈寬調製（PWM）調光是一種通過快速開關LED來實現調光的方法。它不會改變LED的色譜，且能夠實現非常精細的調光控製。PWM調光的優點在於不會產生色譜偏移，因為LED始終工作在滿幅度電流和0之間。

TRIAC調光：

TRIAC調光
，也稱為前沿切相調光，通過控製交流電的相位來實現調光。這種方法適用於白熾燈和鹵素燈，但也適用於LED照明，特別是當需要與現有的調光係統兼容時。

調光技術詳解：

PWM調光：航順MCU通過PWM生成可變占空比的脈衝，來控製驅動器的平均電流增減，從而有效控製LED的亮度。這種調光方式不僅能夠實現從100%光輸出降至低端光水平的平滑調光



，還能確保在整個調光過程中無頻閃，提供連續流暢的照明體驗。

防頻閃技術：為了避免LED在調光過程中的頻閃問題，航順MCU的LED調光引擎采用同步關閉COG PWM輸出和負載開關的方法，切斷電流衰減路徑，實現LED的快速熄滅
，從而避免頻閃。

峰值電流控製：在調光過程中，航順MCU通過內部機製來控製峰值電流，可以有效避免因調光不當而產生的峰值電流問題。這種設計有助於保持穩定的照明效果，同時也延長了LED的使用壽命。

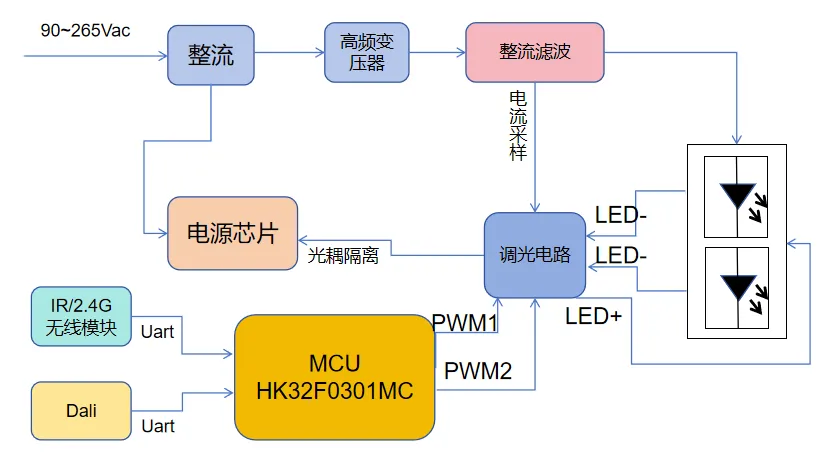

這裏是參考設計的框圖，控製芯片采用了航順的HK32F0301MC，用MOS管做功率轉換，通過PWM調光方式調光接口電路；拓撲結構采用LCC形式，易於實現很寬的輸出恒電壓和恒電流範圍，隔離輸出，效率高
，紋波電流小
，保護功能完善。

產品係統框圖

LED電源硬件圖

航順HK32F0301MC係列MCU主要規格

•  CPU 內核

• ARM® CortexTM-M0

• 最高時鍾頻率：48MHz

• 24 位 System Tick 定時器

• 支持中斷向量重映射（通過 Flash 控製器的寄存器配置）

• 工作電壓範圍：2.4 V ~ 5.5 V產品概述

• 工作溫度範圍：-40°C ~ +105°C

• 典型工作電流：

• 運行（Run）工作模式：2.751 mA@48 MHz@5V

• 睡眠（Sleep）模式：0.997 mA@48 MHz@5V

• 停機（Stop）模式：373.354 μA@5V（LDO 正常工作）

• 低功耗停機（Low-power Stop）模式：6.876μA@5V（LDO 低功耗）

• 16 KByte Flash（64 頁，每頁 256 Byte；32 位數據讀
  ，32 位數據寫）

•  Flash 具有數據安全保護功能
  ，可分別設置讀保護和寫保護

•  4 KByte SRAM

• CRC 校驗硬件單元

• 時鍾

• 片內高速時鍾（HSI）：48MHz

• 片內慢速時鍾（LSI）：60 kHz

• GPIO 外部輸入時鍾：32MHz（最大值）

• 複位

• NRST 引腳上的低電平（外部複位）

• 窗口看門狗事件（WWDG 複位）

• 獨立看門狗事件（IWDG 複位）

• 電源複位

• 軟件複位（SW 複位）

• 低功耗管理複位

• GPIO 端口

• 最多支持 18 個 GPIO 端口

• 每個 GPIO 都可作為外部中斷輸入

• 內置可開關的上、下拉電阻

• 支持開漏（Open-Drain）輸出

• 輸出驅動能力可配

• IOMUX 引腳功能多重映射控製器

• 小型封裝（如 SOP8/TSSOP16）產品，可通過 IOMUX 可以實現單根引腳對應多個 GPIO 或 外設 IO 的映射控製。

• 數據通信接口

• 2 路高速（最高 6 Mbit/s）UART

• 1 路高速（最高 400 kbit/s）I2C：MCU 在 Stop 模式下，支持數據接收喚醒

• 1 路高速（最高 18 Mbit/s）SPI

• 定時器及 PWM 發生器

• 1 個 16 位高級 PWM 定時器（共 4 路 PWM 輸出，3 路帶死區互補輸出）

• 1 個 16 位通用 PWM 定時器（共 4 路 PWM 輸出）

• 1 個 16 位基本定時器（支持 CPU 中斷）

• 1 個自動喚醒定時器（AWUT），可用於 MCU 停機（Stop）模式下工作

• 片內模擬電路產品概述

• 1 個 12 位 1 MSPS ADC（最多 7 路外部模擬輸入通道和 2 路內部通道，支持差分對輸入）

• 1 個上/下電複位電路

• 1 個欠壓複位電路

• 1 個內部參考電壓（內部參考電壓在片內被 ADC 采樣）

• CPU 跟蹤與調試

• SWD 調試接口

• ARM® CoreSightTM 調試組件（ROM-Table，DWT，BPU）

• 自定義 DBGMCU 調試控製器（低功耗模式仿真控製
  、調試外設時鍾控製
  、調試及跟蹤接口分配）

• ID 標識

• 每顆 HK32F0301MxxxxC 芯片提供一個唯一的 96 位 ID 標識

• 可靠性

• 通過 HBM7000V/CDM2000V/LU800mA 等級測試
