電阻



duiyuyigedianzu，womenzuizhiguanderenshishizhegedianzushiduodade，yejiushitadezuzhishiduoshao。nadianzudezuzhigaizenmedune？xiamianfenbiejieshaosehuandianzuhetiepiandianzudedushufangfa。

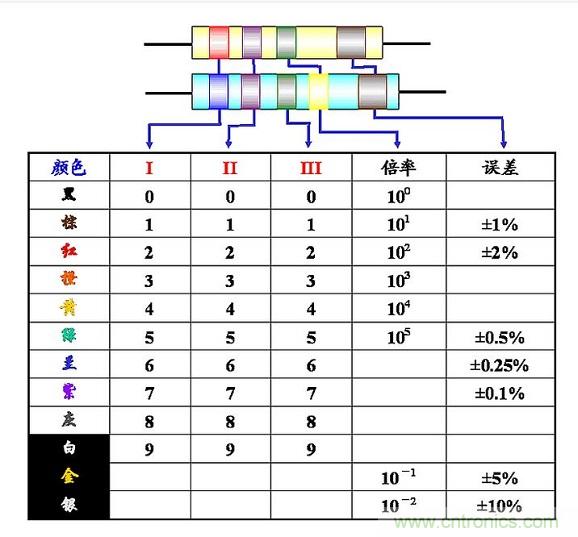

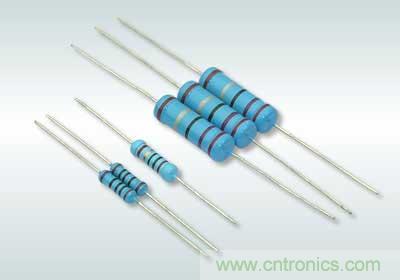

色環電阻也就是常見的直插電阻，根據色環的數量一般分為四色環和五色環。每個色環所代表的含義各不相同
，如下圖所示。



四色環讀數方法





第一個色環：第一個有效數字；



第二個色環：第二個有效數字；



第三個色環：表示倍率；



第四個色環：表示誤差

，即精度；

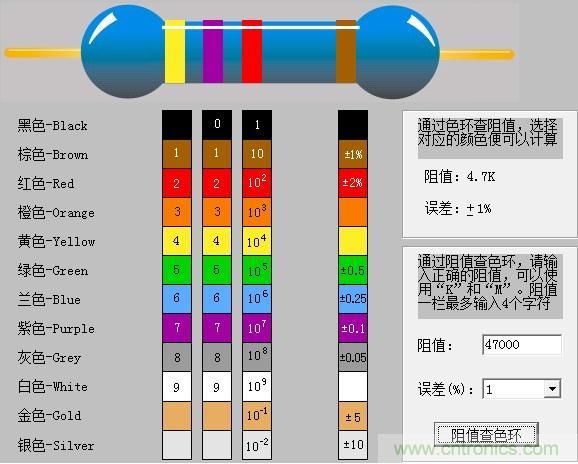

四色環舉例



第一個色環：黃色，代表4；



第二個色環：紫色，代表7；



第三個色環：紅色，代表10的平方；



第四個色環：棕色，代表±1%；



所以，這個電阻的阻值為47×10^2=4700Ω=4.7K歐姆，誤差為±1%。





第一個色環：第一個有效數字；



第二個色環：第二個有效數字；



第三個色環：第三個有效數字；



第四個色環：表示倍率；



第五個色環：表示誤差，即精度；

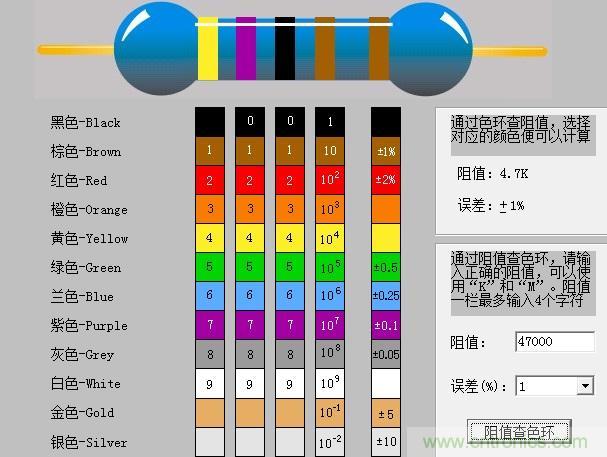

五色環舉例



第一個色環：黃色
，代表4
；



第二個色環：紫色
，代表7
；



第三個色環： 黑色
，代表0；



第四個色環：棕色，代表10
；



第五個色環：棕色，代表±1%；



所以，這個電阻的阻值為470×10=4700Ω=4.7K歐姆，誤差為±1%。



對dui於yu色se環huan電dian阻zu的de讀du數shu方fang法fa，大da家jia隻zhi做zuo個ge了le解jie就jiu可ke以yi了le，現xian實shi當dang中zhong沒mei有you人ren會hui去qu記ji憶yi色se環huan所suo代dai表biao的de數shu值zhi

，而er且qie現xian在zai很hen多duo色se環huan的de顏yan色se打da的de都dou不bu標biao準zhun從cong而er給gei辨bian識shi帶dai來lai了le幹gan擾rao。如ru果guo你ni在zai現xian實shi生sheng活huo中zhong遇yu到dao一yi個ge不bu借jie助zhu任ren何he工具而隻通過色環就可以正確讀出阻值的人，那就喊他大神吧。





貼片電阻表麵都有數字絲印，隻要清楚了數字的含義就可以確定阻值和精度了。



貼片電阻阻值誤差精度有±1％、±2％、±5％、±10％精度，常規用的最多的是±1％和±5％
，5%精度的用三位數字來表示，而1%精度的用四位數字來表示。舉例如下：





電阻表麵的絲印為103



前兩位數字10代表有效數字

，第三位數字3代表倍率

，即10^3，所以103電阻的阻值為10×10^3=10000Ω=10K
，精度為5%。





電阻表麵的絲印為1502



前三位數字150代表有效數字，第四位數字2代表倍率，即10^2，所以1502電阻的阻值為150×10^2=15000Ω=15K
，精度為1%。



還有一種情況，就是絲印帶R的情況，這表示帶有小數的電阻，R所在的位置就是小數點的位置。





電阻表麵的絲印為R047



R所在的位置表示小數點的位置,R047就表示0.047歐姆的電阻。



怎麼樣？是不是對電阻的讀數方法有些了解了？



注：本文隻是對基礎內容進行了簡單的描述，希望對初學者起到一定的借鑒作用，如果是大神還請斧正。
