【小課堂】LED光學：解析透鏡及光學元件材料

發布時間：2014-12-13 責任編輯：sherryyu

【導讀】不同的光學元件需要不同的光學材料。反射器多采用不同表麵處理的鋁和粉末噴塗的金屬板材。而透明聚碳酸酯（PC）、聚苯乙烯和聚甲基丙烯酸甲酯（PMMA）被用於微棱鏡型漫射器和透鏡。小編這裏為大家開個小灶，教大家LLED光學，學習如何解析透鏡及光學元件材料。

LED光學

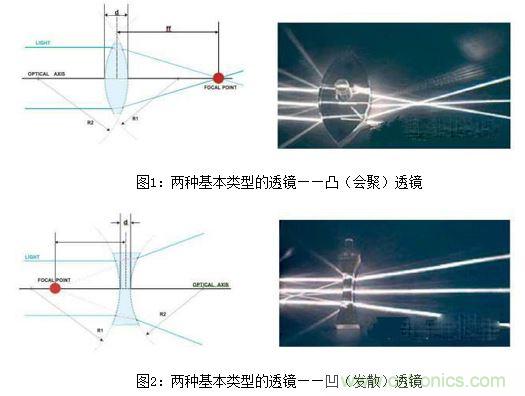

1.透鏡

透鏡是一種具備精確或近似軸向對稱特性的光學器件，它可以使光線穿透和折射，從而會聚或者發散光束。

一個單透鏡包含一個光學元件。一個複合透鏡包含一列同軸的單透鏡。使用多透鏡組合可以比使用單透鏡減少更多的

像差。透鏡多為玻璃或透明塑料製成。

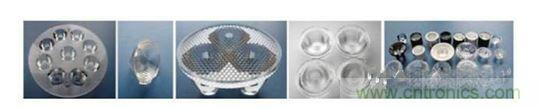

圖3：LED光源使用的不同類型的透鏡

[page]

2.光學元件材料

不同的光學元件需要不同的光學材料。反射器多采用不同表麵處理的鋁和粉末噴塗的金屬板材。而透明聚碳酸酯（PC

）、聚苯乙烯和聚甲基丙烯酸甲酯（PMMA）被用於微棱鏡型漫射器和透鏡。

反射光學材料——使用不同特性的材料來滿足不同種類的反射。以下是三種基本的反射類型：鏡麵反射、漫反射和混

合反射。不同種類反射之間的區別在於鏡麵反射和漫反射之間的比例。

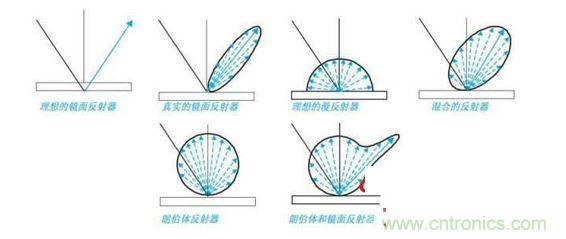

圖4：不同類型材料的反射

鋁——因為鋁有優秀的反射比，它是高質量反射器中最常用的材料。陽極化處理鋁、拋光鋁和覆蓋多層銀的鋁片也被

用於達到更高的反射率和抗劃痕。

經過表麵處理的鋼板——鋼板通過白色粉末噴塗成不同的形狀和結構之後，可以達到所需的反射效果。如果要求達到

高效率的朗伯體反射，一種特殊材料（WHITEOPTIC97）可以應用在鋼板上。

折射光學材料：

PC——可塑性強，可熱塑成型。它的折射率等於1.584。

PMMA——波長為2.8至25微米的紅外光可透，波長短於300nm的紫外輻射不可穿透。反射率為1.49。
