智zhi能neng電dian表biao係xi統tong已yi經jing廣guang泛fan地di應ying用yong到dao工gong業ye和he生sheng活huo的de領ling域yu。在zai電dian表biao中zhong使shi用yong自zi動dong抄chao表biao技ji術shu通tong過guo通tong信xin端duan口kou讀du取qu數shu據ju，而er且qie大da部bu分fen情qing況kuang采cai用yong遠yuan程cheng讀du數shu方fang式shi。對dui於yu電dian表biao應ying用yong來lai說shuo既ji安an全quan又you節jie省sheng了le時shi間jian和he金jin錢qian。實shi現xian該gai技ji術shu的de關guan鍵jian是shi確que保bao通tong信xin鏈lian路lu安an全quan可ke靠kao。由you於yuRS-485標準具有長距離傳輸（1200米以上），最大傳輸數率可以達到10Mbps，且高信號噪聲印製。同時，RS-485電路具有控製方便
，成本低等優點
，使多點連接成為可能。因此
，RS-485成為智能電表的標準通信接口。但RS-485口傳輸線通常暴露於戶外，因此極易因為雷擊等原因引入過電壓。而RS-485收發器工作電壓較低（5V左右），其本身耐壓也非常低（-7V~+12V），一旦過壓引入，就會擊穿損壞。在有強烈的浪湧能量出現時
，甚至可以看到收發器爆裂，線路板焦糊的現象。因此防雷擊保護成為RS-485接口設計必須要考慮的。

　　

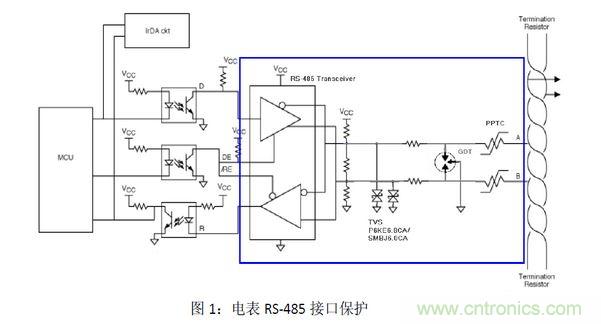

通常，如圖1所畫
，使用PPTC和TVS作為RS-485的防雷擊保護。

當雷擊發生時，感應過電壓由A/B線引入
，經過PPTC
，然後GDT作為初級共模防護，通常GDT可以承受10KA（8x20us）浪湧衝擊。之後殘壓已經大大降低到1KV以下
，然後TVS作為二級保護進行共模/差模保護，到收發器的電壓被鉗製在12V以下，同時，通過A/B線上的上拉電壓可以保證A/B線上的電壓保持在高電平。而實現對收發器的浪湧保護。通常，對於4KV以下過電壓，可以省去初級保護—--GDT。單用TVS就能實現浪湧保護的要求。當RS-485總線與電力線（例如220VAC）搭接短路時。A/B線上的PPTC可以提供短路保護。

　　

　　

1：GDT浪湧擊穿電壓較高，這就意味著後麵的電阻值比較大。這可能會影響傳輸距離減少。2：TVS的漏電流較高，以SMBJ6.0CA來講大致在800uA左右。這樣會影響點對點通訊的可靠性。3：PPTC的響應速度較慢，因此在電力塔接時，可能會造成TVS被交流擊穿

　　

TVS是半導體保護器件，具有響應速度快，可靠性高的優點。但它是Clamping保護模式。其殘壓會比較高而我們的Sidactor作為半導體器件同樣具有響應速度快，可靠性高的優點。但它是Crowbar保護模式。其導通以後保持電壓低，同時還具有抗浪湧能力強
，耐搭接能力強特點。

　　

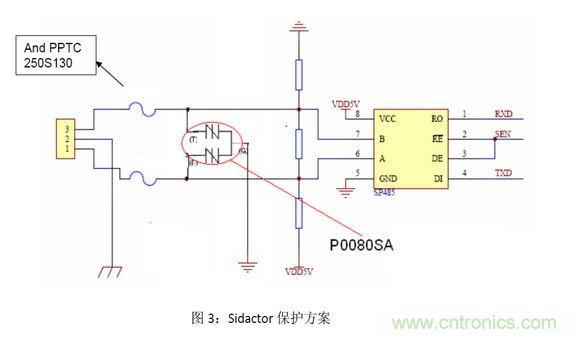

因此，請看圖3
，使用Sidactor的RS-485的保護方案。

當雷擊發生時，Sidacto P0080作為共模/差模防護
，通常Sidactor可以承受800A（8x20us）浪湧衝擊。到收發器的電壓被保製在4V左右

，當RS-485總線與電力線（例如220VAC）搭接短路時。A/B線上的PPTC可以提供短路保護。
