LED的排列方式及LED光源的規範決定著基本的驅動器要求。

LED驅動器的主要功能就是在一定的工作條件範圍下限製流過LED的電流，而無論輸入及輸出電壓如何變化。最常用的是采用變壓器來進行電氣隔離。下文論述了LED照明設計需要考慮的調光因素。

正是因為調光的要求所以驅動LED麵臨著不少挑戰，如正向電壓會隨著溫度、電流的變化而變化
，而不同個體、不同批次、不同供應商的LED正向電壓也會有差異
；另外

，LED的“色點”也會隨著電流及溫度的變化而漂移。

下文LED采用多個串聯的方式，供電電源為12V電，所以使用了一級升壓電路。

LED調光係統組成

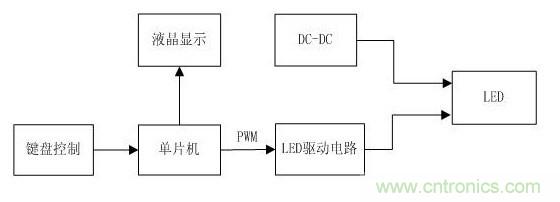

LED調光係統組成框圖如圖1所示。
單元硬件電路的設計

1、基於MAX1771的升壓(Boost)電路
[page] MAX1771是美信公司的電源管理芯片

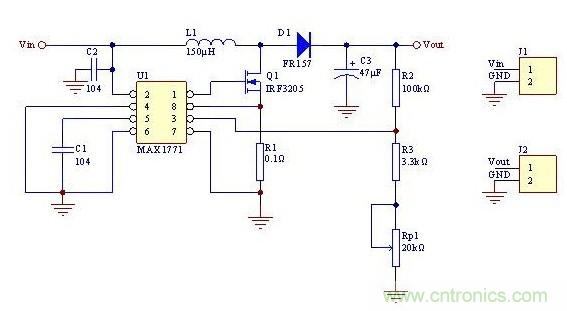

，可以做為升壓電路使用，電路結構為Boost電路，如下圖2所示。當電壓輸入電壓的範圍是5-12V，輸出根據的調節範圍是24-36V。引腳1輸出PWM來控製場效應管IRF3205的導通與截止。引腳3是電壓反饋端


，內置1.25V的穩壓源。當輸入到3腳的電壓高於或低於1.25V時，芯片會自動調節PWM占空比的減小或增大
，以得到穩定的輸出。
2
、LED驅動電路的設計

LED驅動電路原理圖如圖3所示。由於Buck電路的驅動比較複雜，故使用如下的電路，使在場效應管關斷後讓LED的負極電壓升高
，使得LED關閉。當場效應管導通時

，LED的負極電壓被拉低，使得LED發光。PWM調節方式使得驅動電路更簡單，降低了製造成本
，並可以獲得較精確的亮度步進調節。 [page]
軟件設計

采用STC89C52單片機輸出頻次為230Hz的PWM來驅動場效應管IRF3205的開斷，其中用獨立鍵盤來實現PWM占空比1%-99%連續可調

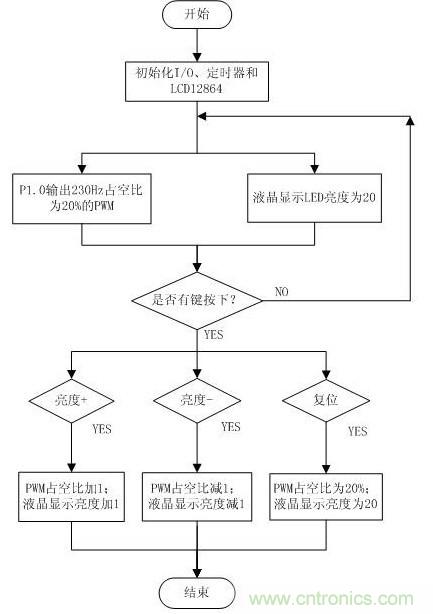

，步進值為1%。同時使用液晶YJDC-1對LED的亮度即PWM的占空比進行顯示，形成了良好的人機界麵。軟件流程圖如圖4所示。 [page]

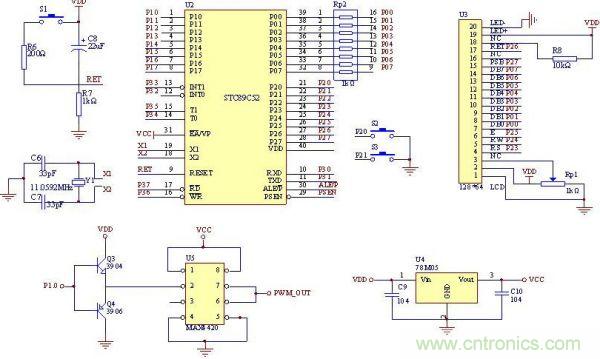

電路原理圖及印製板圖
