中心議題：

• 筆記本電腦用LED背光組件的設計開發

解決方案：

• LED背光組件的光學設計
• LED背光組件的電路設計
• LED背光組件的結構設計

隨著LED 技術的發展，特別是發光效率的提高，節能、環保的LED 產品在顯示領域的應用已越來越廣泛。LED 封裝、SMT 貼片、發光條製作均發展到較高水平
，LED 背光製造和產業化水平也達到了相當高的水準。目前小尺寸產品市場需求大約以每年20% 的水平劇增，LED 背光在筆記本電腦上的應用已獨領風騷，CCFL 背光在筆記本電腦上的應用將逐漸退出曆史的舞台。目前全球大廠都在積極發展LED 背光產品
，目前市場的主流筆記本電腦幾乎全部采用LED 背光技術。

本文介紹了筆記本電腦用LED 背光組件的設計開發，分別從光學、電路
、結構角度闡述了開發的過程。光學方麵，采用STAMPER 技術，一體成型射出導光板
，減少印刷環節，無印刷汙染
；電路方麵，根據LED 的規格及顆數設計LED 發光條
，驅動整個背光源

；結構方麵，采用無背板的結構設計，達到超薄效果。本文設計的筆記本電腦用LED 背光源超薄、高亮
、低功耗，達業界領先水平。

1 光學設計

1.1 LED 光源
背光模組的作用是把點光源發出的光通過漫反射使之成為麵光源。為了得到合格的麵光源
，首先要選擇合適的LED,通常應用到筆記本電腦背光組件的LED 的規格為3014.通過預設白場光度指標，結合對液晶屏、光學膜等影響因素的研究分析，完成對整個背光源所需光通量的計算。根據計算的光通量，結合LED 的光學特性計算出所需LED 的顆數。

1.2 LGP 設計加工
采用STAMPER 技ji術shu，一yi體ti成cheng型xing射she出chu導dao光guang板ban，減jian少shao印yin刷shua環huan節jie
，較jiao少shao印yin刷shua汙wu染ran。以yi模mo具ju射she出chu形xing成cheng網wang點dian，入ru射she麵mian設she計ji能neng破po壞huai光guang源yuan的de全quan反fan射she
，並bing控kong製zhi光guang源yuan射she出chu導dao光guang板ban麵mian角jiao度du的de分fen布bu

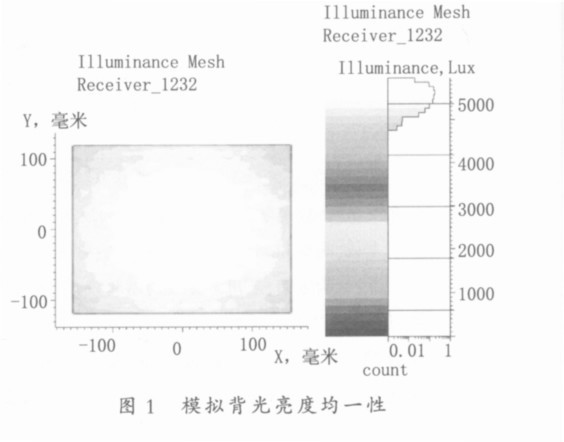

，網wang點dian數shu量liang的de多duo少shao對dui光guang源yuan做zuo有you效xiao的de控kong製zhi。網wang點dian可ke隨sui模mo具ju任ren意yi設she計ji形xing狀zhuang，若ruo網wang點dian為wei極ji小xiao的de平ping滑hua鏡jing麵mian，可ke使shi光guang在zai網wang點dian及ji導dao光guang板ban內nei部bu的de損sun失shi減jian至zhi最zui小xiao，應ying用yong光guang學xue設she計ji軟ruan件jian進jin行xing網wang點dian設she計ji。圖tu1 所示為模擬的背光組件的亮度均一性。

[page]
2 電路設計

在側光式背光組件中

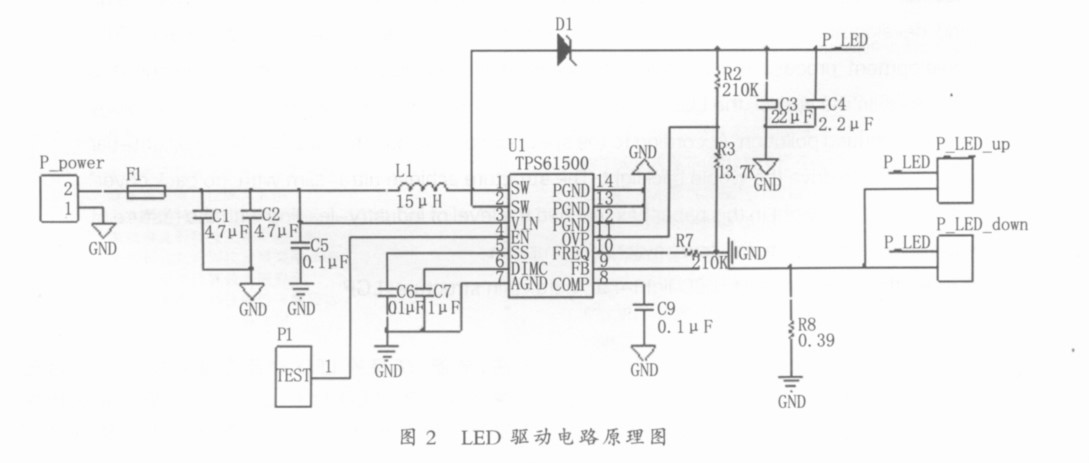

， 應用長條式的LEDlight- bar 作為整個組件的光源，LED light- bar 采用白光頂發光LED.以某機種產品為例，單顆功耗：3.2V×0.02A=0.064W.整個light- bar 功耗：0.064W×42=2.69W.LED 背光源電路設計主要包括發光條設計和驅動控製電路設計，驅動電路采用一款DC/DC 恒流驅動芯片，對發光條進行恒流驅動。圖2 所示為LED light- bar 的驅動原理圖。

3 結構設計

筆記本電腦用LED 背光組件通常采用側光式結構，背光組件結構包括：LED 發光條
、膜材、導光板、驅動板、膠框。背光組件采用白光LED,整個結構設計以Active Area dezhongxindianweisuoyoubujiandeshejizhongxin，yibijibendiannaosuoyongyejingpingdechicunweiqianti
，shejiqitachicun。zonghekaolvdianlushejijiguangxueshejideyaoqiu
，duijiegoujinxingsheji。jiegoushejixiancongLAYOUT 布局圖著手，表達整體機構以及各部件相互之間的裝配關係

，然後著手零件圖結構設計。某機種背光源產品厚度可達2.35mm。所設計的筆記本電腦用LED 背光源的結構特點：
（1） 背光源單短邊入光
，入光方式為短邊入光
，發光條尺寸減小，成本降低；
（2） 使用薄型平板LGP,對LGP 網點技術要求較高；
（3） 膠框結構
，無背板，無燈罩結構，采用高反射率反射片遮光，使用鋁箔散熱；
（4） 組裝時對LED 發光麵和LGP 入光部對位要求較高。

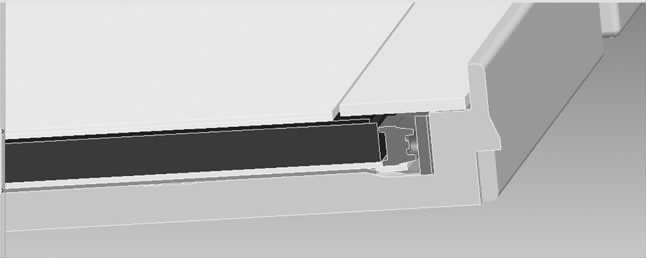

圖3 背光源剖視圖

4 測試

本文所設計的筆記本電腦用LED 背光組件光源采用白光LED,組裝後的LED 背光源利用BM- 7 進行13 點測試，5 點平均輝度為4,019nit ,亮度均齊性為85.33% ,色彩還原性達到95% @CIE 1976.背光源整體功率為3.2W,其中LED 功耗為2.69W.背光係統的驅動電路簡單，電流一致性良好。表1 所示為背光源的光學測試數據。

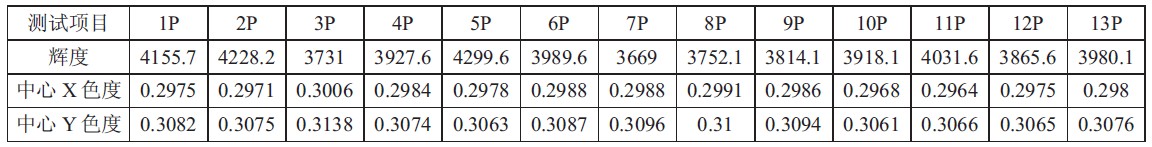

表1 LED 背光源的光學測試數據

5 結論

本文設計開發了筆記本電腦用LED 背光源，采用STAMPER 技術
，一體成型射出導光板，減少印刷環節，較少印刷汙染
；根據LED 的規格及顆數設計LED 發光條
，驅動整個背光源；結構方麵，采用無背板的結構設計
，達到超薄效果。本文設計的筆記本用LED 背光組件超薄、高亮、低功耗，達業界領先水平。
