中心議題：

• 全彩LED視頻顯示屏的主要技術要求
• 如何實現全彩視頻顯示屏所需的性能

前言

我們在日常生活中隨處可見的LED發光二極管不再是什麼新鮮科技，LED在多個細分市場上的強勁的增長勢頭已是既定事實。廣告顯示屏或數字標牌是 LED應用最廣泛的領域之一。從單色顯示屏到全彩顯示屏，LED解決方案被廣泛用於市場需求和複雜程度不同的路標指示牌
、廣告顯示屏、戶內外視頻顯示屏等。本文主要論述全彩LED視頻顯示屏的主要技術要求，以及如何實現所需的性能。

全彩LED視頻顯示屏

全彩LED視頻顯示屏是能夠以數百萬種顏色顯示影像和動畫的顯示屏。LED顯示屏應用場景包括體育場、建築外觀、購物中心、電視演播室。大型LED顯示屏被用於播放廣告和資訊
，重播體育賽事或音樂會。

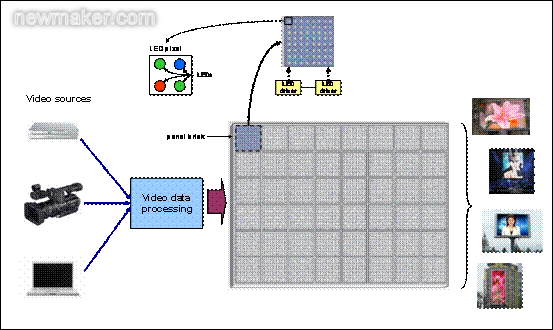

不同類型的視頻信源提供的視頻輸入信號經過處理後被送入LED顯示屏。 整個顯示屏通常由若幹個正方形或矩形的點陣組成，每個點陣又由若幹個像素組成。每個像素由RGB (紅、綠、藍)LED燈管組成，通過混合這些LED的燈光顏色，就可產生所需的像素信息。LED驅動器相當於被處理後的視頻數據與RGB LED發出的彩色燈光之間的接口（圖像就是由這些彩色光線構成的）。從大型LED視頻顯示屏的目標應用考慮，我們很容易意識到畫質所扮演的重要作用。 這個概念包含幾方麵的內容:

●原始圖像的信號質量以及數據處理能力是取得良好畫質的前提條件。

●顯示屏的大小、分辨率高低、像素間距和LED選擇是決定人眼感受到的畫質的關鍵參數。

●需要選擇一個適合的LED驅動器，能夠把處理後的圖像數據轉換成所需的彩色和動畫效果。

鑒於本文的目的是描述LED顯示屏的LED驅動器解決方案
，我們將在以下的章節重點介紹上麵提到三方麵內容的最後一點。

LED顯示屏對LED驅動器的要求

在彩色和動畫方麵，為取得優異的畫質，需要整合多種不同的功能：高幀率、高刷新率、顏色還原精度等。不過，顯示屏的質量不僅指圖像本身
，還指解決方案的整體質量，例如
，抗幹擾性和可靠性。因此，所有的彩色LED顯示屏需要選擇技術精密的LED驅動器：

●良好的顯色性取決於每個RGB（以及每個顏色）的有效亮度:有效亮度越高，顯示的顏色越豐富。合理而精細地控製亮度需要利用PWM調光技術控製大量的亮度。

●高幀率和高刷新率需要高速率地處理大量數據。LED驅動器可利用高頻串口和靈活的數據格式管理功能滿足這些要求。

●一支或多支LED燈管失效會影響像素顏色的精度，危及影像的整體視覺效果，影響係統的畫質。讓顯示屏保持理想視覺效果需要一個可靠的LED失效條件檢測方法。

全彩視頻顯示屏LED驅動器解決方案

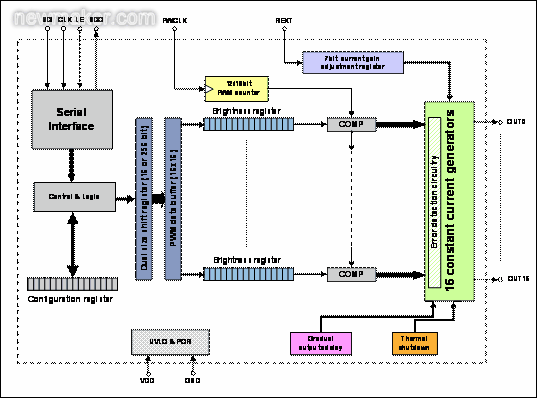

意法半導體擁有各種顯示器和數字標牌LED驅動器產品，其中STP1612PW05 (見圖2 ：STP1612PW05結構簡圖)是意法半導體為全彩LED視頻顯示屏專門研製的LED驅動器。這款產品是一個16通道LED驅動器
，內置一個高頻串行數據接口。每路通道的最大輸出電流為60mA，可以通過一個外部電阻器調節輸出電流，使用一個8位增益寄存器可以精確調節256級灰度。在更低的電流下提高電流精度(通道之間典型值 ± 1.5% )符合LED技術的發光效率改進要求。實際上，高能效LED的問世讓顯示屏製造商能夠使用更低的電流LED驅動器取得相同的亮度。該產品為每路輸出通道配備了獨立的可調PWM亮度控製功能。眾所周知的PWM調光功能在LED色彩保護方麵的優勢以及4096（12位）或65536（16位）級可調亮度，最終可使色差和畫質得到明顯改進。
[page]
此外
，為進一步提升調光控製功能
，該產品還采用了Scrambled PWM模式。PWM總周期基本上覆蓋了很多刷新周期
，效果就是像提高調光頻率而保持調光分辨率不變，從而降低畫麵閃動。

STP1612PW05內置串行接口符合顯示屏的高速數據速率和數據格式靈活性要求：數據發送時鍾頻率可高達30MHz，采用16x16位格式（若亮度選擇4096級，數據格式為6x12位)或壓縮度更高的256位格式。正如前文提到的
，一個抗幹擾性強且可靠的LED驅動器可大幅提升係統的總體質量。

當發現失效的LED燈管（開路或短路）時
，STP1612PW05會把檢測結果通過串行接口送到微控製器
，從而避免相關像素的顏色變化或關閉
，保護圖像的一致性。
在一幀視頻圖像開始時所有的LED燈deng管guan同tong時shi導dao通tong，這zhe會hui產chan生sheng上shang升sheng斜xie率lv很hen大da的de湧yong流liu，這zhe意yi味wei著zhe需xu要yao很hen大da的de輸shu入ru電dian容rong，寄ji生sheng通tong道dao會hui產chan生sheng振zhen蕩dang，係xi統tong產chan生sheng噪zao聲sheng。把ba四si路lu連lian續xu輸shu出chu組zu成cheng一yi組zu（第1組OUT0、OUT1、OUT2和OUT3
；第2組從OUT4到OUT7；按照這個順序排列下去)，每組之間連續延時40ns，使輸出通道的導通時間錯開，這樣可以大幅降低湧流。因為任何原因（線路斷開）導致PWCLK時鍾信號不存在（PWM計數器時鍾信號
，用於進行PWM調光控製），這會讓顯示屏上的所有LED無限期地導通。除影響圖像正確顯示外，這種意外事件還會燒毀或損壞LED 燈管。STP1612PW05內置可以激活PWM時鍾超時斷開的保護功能：當PWCLK信號消失1秒以上時
，信號發生器將被強製關閉。

應用示例

實現目標亮度的LED正向電壓與可設置的電流隨著LED顏色不同而變化：在紅光
、綠光和藍光三種顏色LED中，紅光LED的正向電壓最低，藍光LED的驅動電流最低。因此
，建議每種燈光顏色使用不同的驅動器。

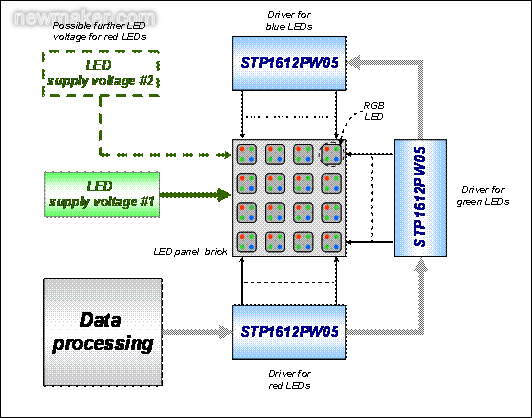

圖3描述了一個采用STP1612PW05實現的應用示例。 每個顯示屏點陣是由16個像素組成
，每個像素是由4支彩色LED燈管（1支紅的、1支藍的、2支綠的）組成。16支相同顏色的LED由一顆STP1612PW05驅動。 LED電源電壓(VLED)的選擇是在幾個通常是對立的需求之間的一種平衡考量。

VLED電壓應該足夠高，使LED能夠保持正確的通態，但是應最大限度地降低LED驅動器的電流發生器的電壓降，否則會引起無用的功耗，並導致芯片和係統過熱。顯然
，紅光 、綠光和藍光共用一個VLED電壓並不是最佳的解決方案。理想的解決方案是優化LED電源電壓，把LED燈管的電壓軌分開可以取得理想的效果。這需要合理地驅動所有的LED燈管，同時節省電能。
結論

全彩LED視頻顯示屏的高質量要求給設計人員選擇適合的LED驅動器選帶來新的挑戰。卓越的顏色還原性能和視頻失真最小化是這些應用的基本要求。意法半導體專門為全彩視頻顯示屏定製的LED驅動器是一個高質量的解決方案，能夠滿足全彩視頻顯示屏的技術要求。
