FIRlvboqishiyouxianchangdanweichongjixiangyinglvboqi，youchengweifeidiguixinglvboqi
，shishuzixinhaochulixitongzhongzuijibendeyuanjian，takeyizaibaozhengrenyifupintexingdetongshijuyouyangedexianxingxiangpintexing，tongshiqidanweichouyangxiangyingshiyouxianchangde
，yinerlvboqishiwendingdexitong。





lFIR濾波器的最主要的特點是沒有反饋回路，穩定性強，故不存在不穩定的問題
；



lFIR具有嚴格的線性相位
，幅度特性隨意設置的同時，保證精確的線性相位；



lFIR設計方式是線性的，硬件容易實現；



lFIR相對IIR濾波器而言
，相同性能指標時

，階次較高
，對CPU的性能要去較高。

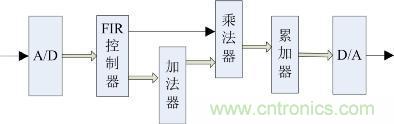

圖1.FIR濾波原理圖





IIR濾波器是無限脈衝響應濾波器，又稱遞歸型濾波器，即結構上帶有反饋環路。





lIIR數字濾波器的係統函數可以寫成封閉函數的形式，具有反饋回路
；



lIIR數字濾波器的相位非線性，相位特性不好控製

，隨截止頻率變化而變化
，對相位要求較高時，需加相位校準網絡；



lIIR濾波器有曆史的輸出參與反饋，同FIR相比在相同階數時取得更好的濾波效果；



lIIR數字濾波器采用遞歸型結構，由於運算中的舍入處理
，使誤差不斷累積，有時會產生微弱的寄生振蕩。

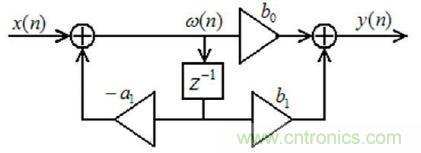

圖2.IIR基礎原理圖





l穩定性：由於FIR濾波器沒有反饋回路，穩定性要強於IIR；



l相位特性：FIR 為線性相位延遲
，IIR 為非線性相位延遲。

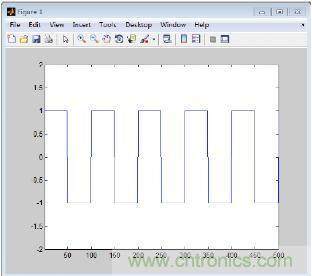

如下圖所示為10Hz的方波信號，采樣率為1KHz



圖3.方波信號

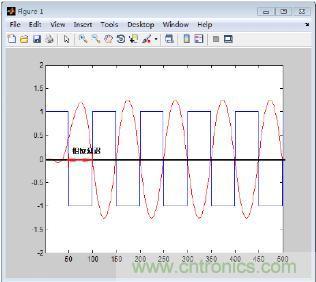

FIR濾波器後，濾波後效果圖下圖所示



圖4.FIR濾波效果圖

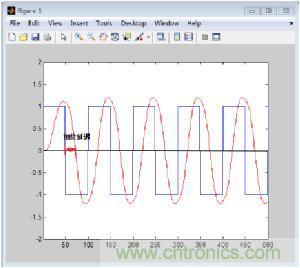

IIR濾波器後，濾波後效果圖下圖所示



圖5.IIR濾波效果圖



通過對比不難發現
，IIR濾波器存在非線性相位延遲
，校正時需要雙向濾波進行校正，複雜不易控製；FIR濾波器為線性延遲，可通過左右平移的方式直接校正，誤差小。



l信號處理速度：FIR的濾波輸出取決於當前輸入數據和曆史輸入數據，IIR的濾波輸出取決於當前輸入數據、曆史輸入數據和曆史輸出數據。以基於FPGA硬件的數字濾波器為例，FIR在處理信號時不需等待前一個信號的濾波輸出，隻需要考慮輸入數據便可實時濾波；IIR需要等待上一個信號的濾波輸出，存在一定的時間延遲
，所以處理速度上沒有FIR快。



圖6.FIR和IIR濾波對比圖



從上麵的簡單比較可以看到IIR與FIR濾lv波bo器qi各ge有you所suo長chang，所suo以yi在zai實shi際ji應ying用yong時shi應ying該gai從cong多duo方fang麵mian考kao慮lv來lai加jia以yi選xuan擇ze。從cong使shi用yong要yao求qiu上shang來lai看kan，在zai對dui相xiang位wei要yao求qiu不bu敏min感gan的de場chang合he，如ru語yu言yan通tong信xin等deng，選xuan用yongIIR較為合適，這樣可以充分發揮其經濟高效的特點；對於圖像信號處理
，數據傳輸等以波形攜帶信息的係統，則對線性相位要求較高，采用FIR濾波器較好。當然
，在實際應用中可能還要考慮更多方麵的因素。
