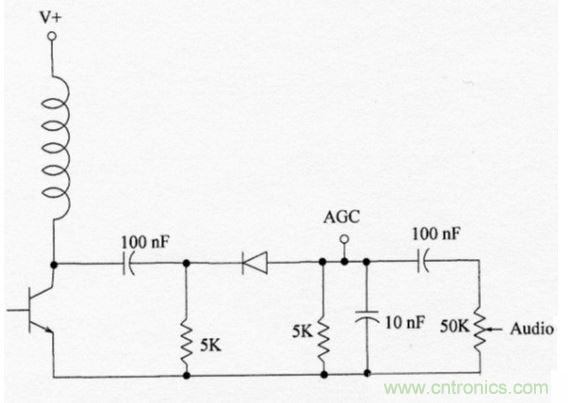

圖1是傳統的二極管調幅檢波器。這種檢波器必須工作在零直流電位，因此如果信號源具有直流分量，需要使用R-C組zu合he電dian路lu來lai隔ge離li信xin號hao中zhong的de直zhi流liu分fen量liang。這zhe種zhong檢jian波bo器qi加jia載zai了le源yuan級ji，可ke能neng增zeng加jia源yuan電dian路lu的de帶dai寬kuan。檢jian波bo器qi的de輸shu出chu阻zu抗kang相xiang對dui較jiao高gao
，這zhe是shi不bu好hao的de一yi麵mian。音yin量liang控kong製zhi會hui給gei檢jian波bo器qi施shi加jia交jiao流liu負fu載zai，造zao成cheng音yin頻pin的de失shi真zhen。所suo用yong的de二er極ji管guan必bi須xu是shi具ju有you較jiao低di正zheng向xiang導dao通tong電dian壓ya的de鍺zhe類lei型xing二er極ji管guan或huo熱re載zai流liu子zi二er極ji管guan。

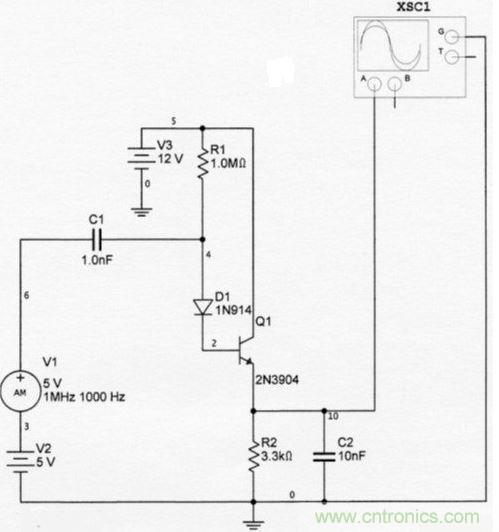

圖2所示的電路方案可以立馬解決所有這些問題。信號源是一個5V調幅調製信號串聯一個5V直流源(可忽略)。調幅信號是一個采用100% 1kHz 調製的1MHz載波。檢波器的輸入阻抗大約是300kΩ，對信號源來說負載不是很重。二極管工作在輕微的正向偏置狀態，因此可以使用普通的矽信號二極管(如1N914)。這種電路的輸出阻抗較低，負載對失真幾乎沒有影響。

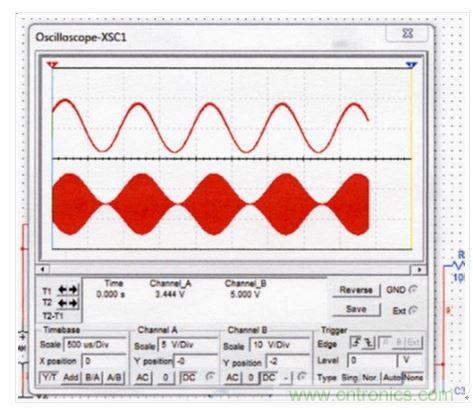

圖3給出了仿真輸入和輸出圖形。圖中所示的輸出音頻波形具有相對於0V中心線合適的直流電平。注意，即使是100%調製，輸出電壓也不會到0V。輸出信號沒有可察覺到的失真
， 這對100%調製來說是不同尋常的。
該電路不僅通過了SPICE的仿真分析
，還被實際應用於一種曾被作者和多位讀者共同搭建過的短波接收機中。

如果需要將AGC與檢波器一起使用，情況要複雜一些。輸出的直流電平是+4V，沒有信號
，它隨著輸入信號的增加而增加。通常我們需要給帶零電壓輸出和零載波電壓輸入的AGC 提供一個負電壓。要做到這一點，我們需要使用運放反轉電壓
，在零信號輸入時將電平變換為0

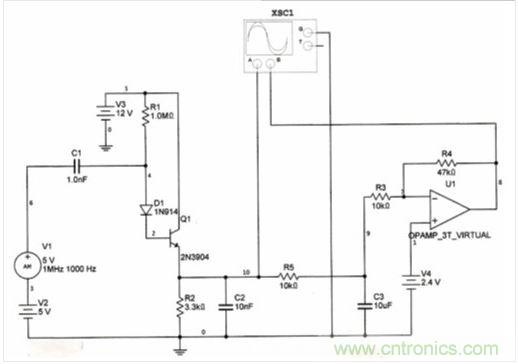

，並提供一定的直流增益。運放需要正負供電電壓。原理圖如圖4所示。

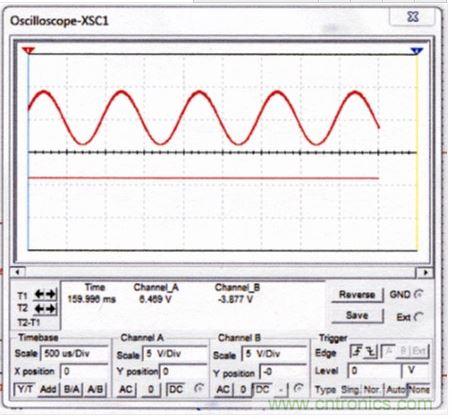

AGC和音頻的仿真輸出如圖5所示。音頻和AGC線都是以中心線為直流基準。檢波器的輸入是5V信號時，AGC輸出約-4V。
