小米電視震撼拆解：內部芯片電路設計構造曝光
發布時間：2016-04-14 責任編輯：wenwei
【導讀】關於小米電視的外觀與功能部分，相信大家從最近幾天的評測體驗文章中已經了解的差不多了，但是2999元的超低價格還是讓人不太放心，畢竟很多廠商同規格產品都要4000元以上。那麼小米電視的內部做工怎麼樣呢？詳細的麵板、芯片信息究竟如何呢？帶著這些疑問，我們來看看小米電視的拆解評測。
這就是我們此次要拆解的小米電視。從官方的參數規格來看，47英寸的機型采用的是LGD的IPS麵板，48英寸則為三星PVA麵板，占成本70%以上的麵板信息也是我們最關注的。
撕毀無效標簽，接下來就是拆解環節，小米電視背麵擁有多達24個螺絲位，用一把螺絲刀就可以解決問題，隻是過程比較繁瑣。
螺絲都拆掉之後，一體成型的塑料後殼很容易就打開了，小米電視的真像即將揭曉。

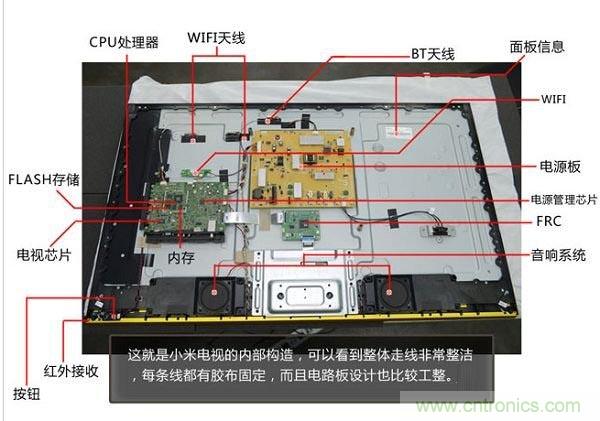

這就是小米電視的內部構造，可以看到整體走線非常整潔，每條線都有膠布固定，而且電路板設計也比較工整。

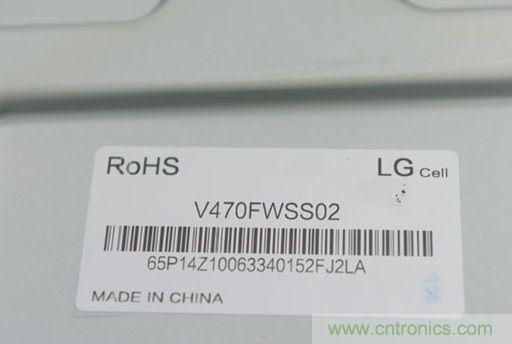

接下來就是我們比較關心的麵板問題，可以看到確實采用的是來自LG Display原廠的47英寸IPS廣視角麵板，麵板的型號為V470FWSS02，而液晶模組的封裝是在國內完成的。

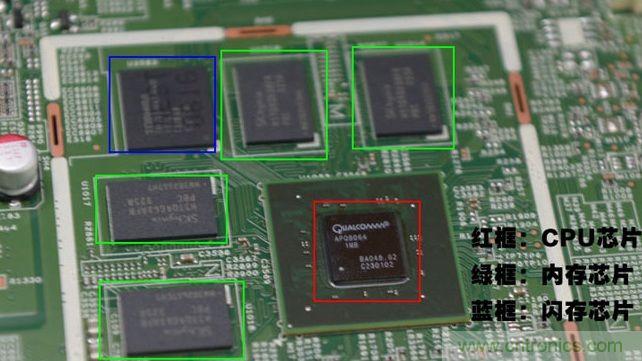

接下來就是小米電視的智能核心部分，我們可以看到采用的是高通APQ8064 1.7GHz四核處理器，這也與之前小米2手機是相同的處理芯片，同時還采用了SK海力士的內存芯片與東芝的閃存芯片。

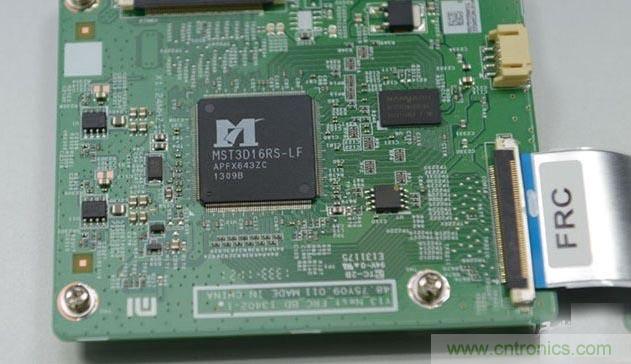

除了智能處理芯片外，小米電視還有專門的FRC芯片，可以自動調節因信號等各種原因造成的圖像滯後，改善拖影現象。

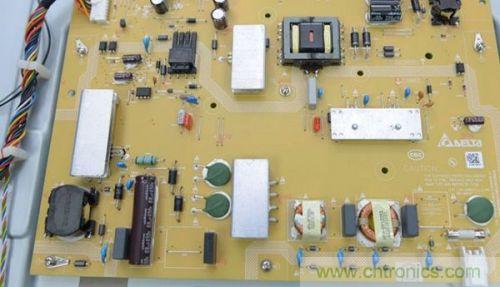

下麵就是小米電視的電源板部分，采用黃色大板設計，上麵分散式排列了各種元器件，做工精良。

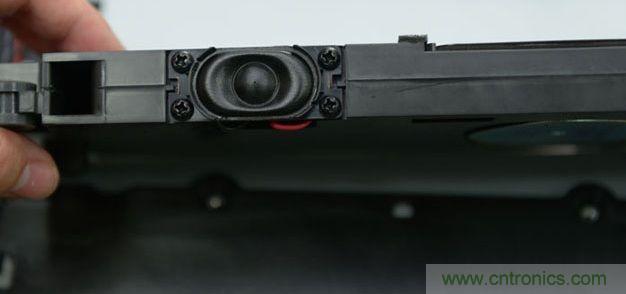

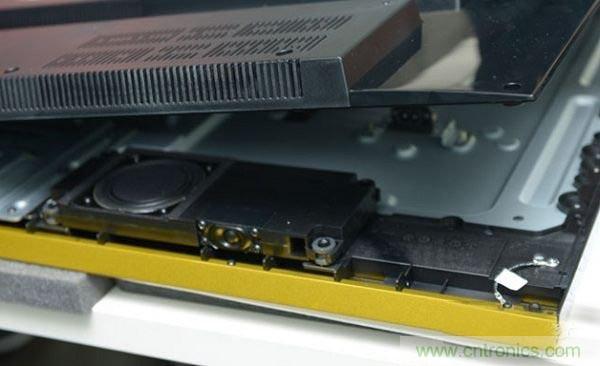

小米電視下方內置左右兩個獨立分體式音腔，支持正版DTS 2.0和Dolby雙解碼。

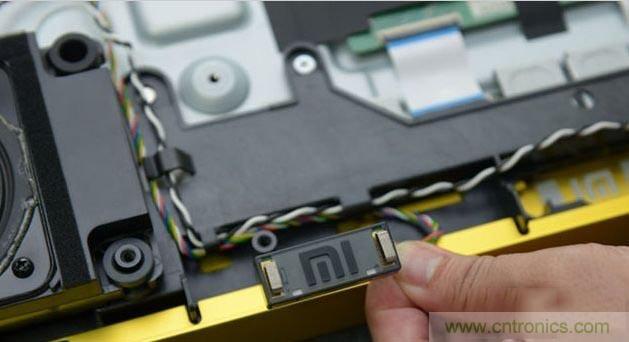

這是小米電視正下方的觸控式開關的內部設計，開機狀態下帶有呼吸燈效果。我們看到連這部分也是經過精心設計的，其中內置LED燈以及觸控感應係統。

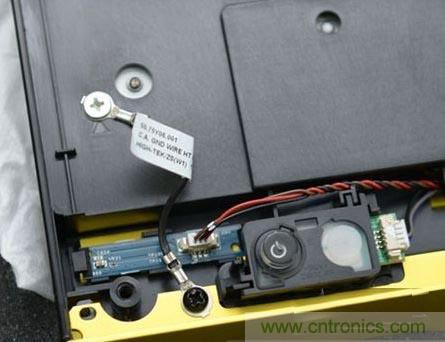

在左下邊角部分還內置紅外接收器與實體的電源按鍵。

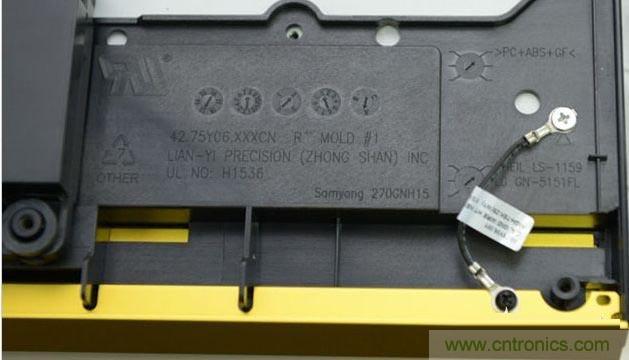

電視的右下角還有相關的產品信息，可以看到部分模具產自中山市。
接下來我們來看看電路板背部什麼樣，首先拆下電路板上的幾個螺絲，然後拔掉連接電路板的相關排線。

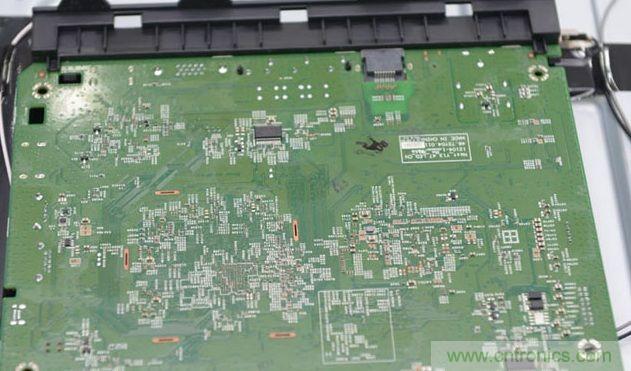

這就是小米電視電路板的背麵，對於電路板走線比較了解的朋友可以看看。
