之前有工程師在用PA310功率計測量5mA最小的電流量程檔，接線方式如圖1，電流數值顯示有1.9mA。測試任務要求測待機功耗
，儀器上的1.9mA電流會對測量結果有影響，1.9mA從哪裏來
？應該怎麼去除那？



建議電流通道不接入測量線，此時空載電流為0。初chu步bu懷huai疑yi是shi使shi用yong的de排pai插cha可ke能neng有you漏lou電dian流liu，但dan是shi排pai查zha測ce量liang電dian路lu始shi終zhong沒mei有you找zhao到dao原yuan因yin。之zhi後hou用yong儀yi器qi和he測ce量liang係xi統tong來lai定ding位wei問wen題ti，發fa現xian確que實shi如ru此ci
，嚐chang試shi了le分fen別bie從cong火huo線xian和he零ling線xian接jie入ru電dian流liu通tong道dao測ce量liang均jun有you電dian流liu值zhi，排pai除chu了le雜za散san電dian容rong的de影ying響xiang。細xi想xiang了le一yi下xia
，零ling線xian和he火huo線xian都dou有you電dian流liu是shi否fou是shi電dian源yuan插cha座zuo中zhong存cun在zai一yi個ge微wei小xiao負fu載zai
？順shun藤teng摸mo瓜gua，元yuan凶xiong居ju然ran是shi插cha排pai上shang的de一yi個geLED指示燈！



經過這個案例，總結並講解測量中需要注意的事項：

1）在測量時，忽略了電源排插的LED指示燈的電流；

2）當被測回路電流很小，電壓較高時，要采用電流表內接法；

3）電流測量接入點位於電位較低端（如零線），避免雜散電容產生泄露電流。



測待機功耗時，為了方便測量
，用時用戶會使用電源插排進行接線
，如圖1，這樣接線必須注意以下三點：


1.電源排插上是否存在LED指示燈，如果有，那麼這個指示燈的電流就會被作為負載電流進行測量。排插接線如圖1所示，大多數排插都會有LED指示燈，通電後流經LED燈的電流一般為mA級，因此，對被測電流帶來誤差，尤其是測待機功耗影響更大。

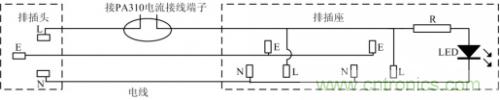

圖1 排插接線



2.對於電壓測量接線就有兩種方式，如圖2所示。

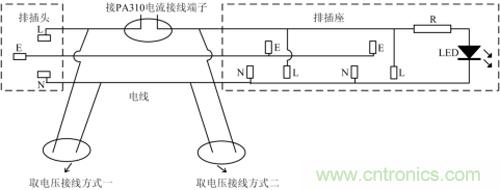

圖2 取電壓接線方式



PA310電壓測量輸入阻抗為2MΩ，如果被測電壓為220V，那麼流過電壓測量端的電流為0.11mA。如果采用方式一測量電壓
，那麼0.11mA的電流就不會被PA310測到，而如果采用方式二測量電壓，就與LED指示燈的情況一樣，這0.11mA就被測到，使測量待機功耗誤差增大。



3.電流通道接入高端和低端，測量結果也不同
，內部板卡屏蔽殼與機殼間多少都會存在一些雜散電容（空間中兩個絕緣導體中存在電容）
，若電流通道接入高端，產生泄漏電流（圖3中紅色標記線），因此電流測量輸入應當串在共模電壓較低的地方（低端）。

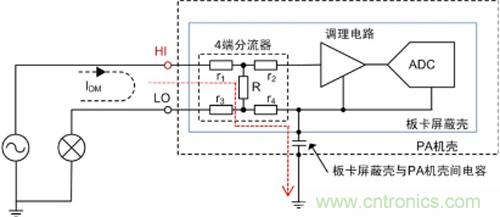

圖3 電流通道接入高端產生漏電流



綜上所述，由於待機功耗測量的電流值都很小，因此
，在接線上一定要注意，避免引入額外誤差。待機功耗測量推薦接線如圖4所示。

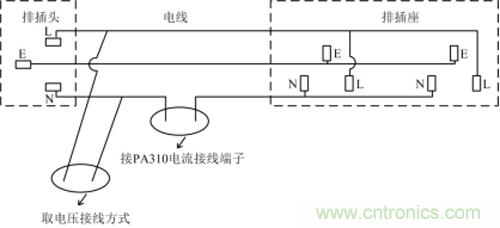

圖4 待機功耗測量推薦接線



使用電源排插雖然能夠實現測量接線的目的，但是
，裸露的電線不僅帶來安全隱患又會導致電線交錯混亂，容易接錯。ZLG JXH10A接線盒可以完美解決這些困擾。



因此在高精度測量中，除了使用高精度的測量儀器外，還需有正確的測量方法。好的測量方法會起到事半功倍的作用。
