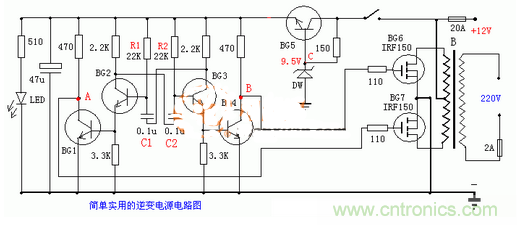

電容器C1、C2用滌綸電容，三極管BG1-BG5可以用9013：40V/0.1A/0.5W
；BG6-BG7可以用場效應管IRF150：100V/40A/150W/0.055歐姆。先不接功率管
，測A點、B點對地的電壓，調整R1或R2使A
、B兩個點的電壓要相同，這樣才能輸出的方波對稱，靜態電流也最少。安裝時要注意下列事項：BG6、BG7的焊接，必須用接地良好的電烙鐵或切斷電源後再焊接。大電流要用直徑2.5MM以上的粗導線連接
，並且連線盡量短，電瓶電壓12V
、容量12AH以上。功率管要加適當的散熱片，例如用100*100*3MM鋁板散熱。如果你要增加功率，增加同型號的功率管並聯使用
，相應地增加變壓器的功率。

逆變器的設計計算方法

晶體管的選擇：考慮到安全因素

，要具有一定的安全係素。

直流電源電壓： 晶體管集射極耐壓BVCEO

6～8V≥20～30V
12～14V≥60～80V
24～28V≥80～100V

計算晶體管集電極電流：ICM(A)=輸出功率P(W)÷ 輸入電壓V(V)× 效率。 式中輸入電壓即電源電壓。效率與選擇的電路有關，一般在百分之60～80之間。 鐵芯截麵積：S(平方厘米)=k×變壓器額定功率的平方根， k的選擇見下文。

變壓器鐵芯的選擇：yeyuzhizuoduibianyaqitiexinyaoqiubingbuyange。buguoguigangpianzuihaoxuanyongboerzhidicuide，huozhecaiyongtieyangticixin。qibaoxianyonggaoqiangdude，raoxianxuyongraoxianjijinmipingrao。anchaguigangpianshiyaoyangepingzheng。chujiraozuliangduandianyayutiexinjiemianjihegongzuopinlvdengcanshude 關係可以用公式表示如下：V=4.44×10-8SKFBN

式中 S---鐵心截麵積(平方厘米)
；

K---矽鋼片間隙係數(0.9～0.95)；

F---逆變器工作頻率(赫茲)；

B---飽和磁通密度(T)；

N---線圈的匝數(圈)；

V---初級繞組的電壓(伏特)。

公式中的K的數值與矽鋼片的厚度及片與片之間的間隙有關，鐵心層迭越緊K值越高，一般K取0.9即可。逆變器的工作頻率
，主要由所選擇的鐵心決定。采用矽鋼片鐵心
，逆變器工作頻率低於2KHZ。采用不同的鐵氧體磁心
，工作頻率在2KHZ～40KHZ之 間。如果工作頻率超出了磁心的固有頻率

，則高頻損耗十分嚴重。飽和磁通密度B
，對不同規格的矽鋼片
，其值不同
，一般在0.5～1.4T之間。矽鋼片薄而質地脆，則磁性好
，B可取大些;矽鋼片厚而質地軟，則磁性差，B可取小些。鐵氧體磁心的B取0.2～0.5T左右。初級繞組雙線並繞，繞製變壓器時，人們習慣於使用每伏匝數
，這可用下式表達： 每伏匝數 N =2500/SKFB
，式中K為矽鋼片間隙係數(0.9～0.95);線徑D(mm)=0.715×I的平方根。
