蘋果iPad Air專業拆解:又見精湛做工
發布時間:2013-11-05 責任編輯:eliane
【導讀】作為蘋果最新發布會亮點之一的iPad Air已經麵向全球正式開售,窄邊框的設計以及更輕薄的機身讓人眼前一亮,而iPad Air的內部設計又有什麼樣的改變呢?著名拆解網站將iPad Air進行了拆解,一起來看看iPad Air的精湛做工吧!

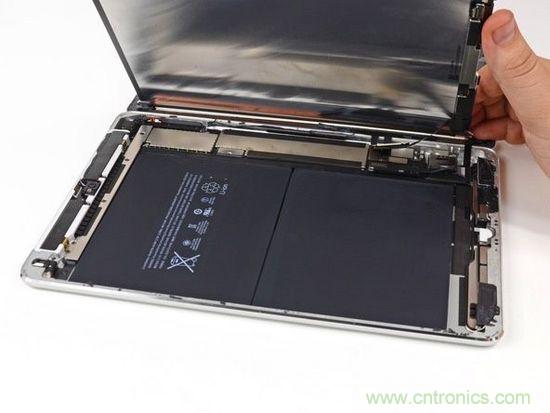

iPad Air的具體參數這裏就不累述了,直接看拆解圖片吧!

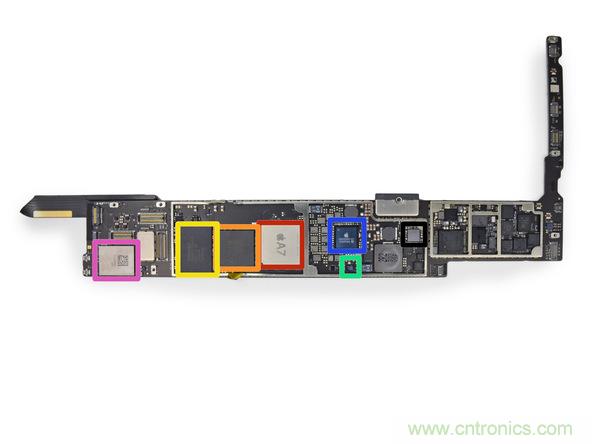

主板上麵主要的芯片有:
紅色:APL5698 A7 SoC處理器
橙色:爾必達F8164A1MD 1GB LPDDR3內存顆粒
黃色:東芝THGBX2G7B2JLA01 16GB NAND閃存顆粒
綠色:NXP LPC18A1 M7協處理器
藍色:蘋果343S0655-A1
粉色:USI 339S0213 Wi-Fi模塊
黑色:蘋果338S1116 Cirrus音頻編碼器

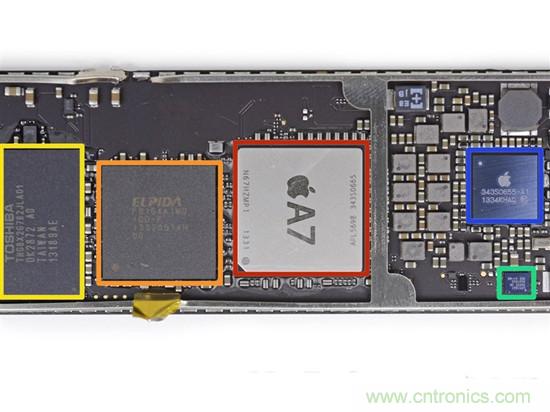

主板芯片近照。

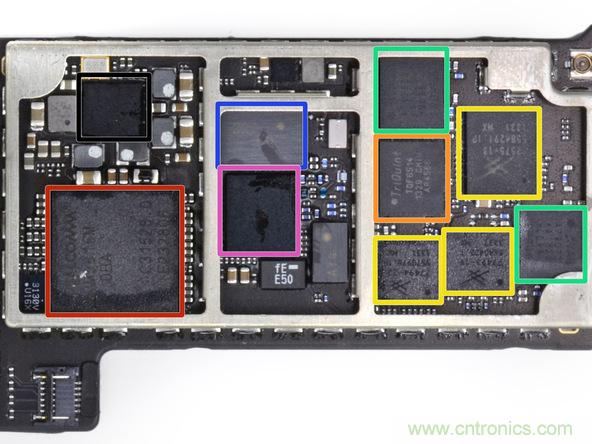

主板尾部是RF射頻相關零件。
紅色:高通M9615M LTE基帶(整合128MB RAM)
藍色:227 LG
綠色:兩個Avago A79 LTE RF功率放大器雙工器
粉色:高通WTR1605L收發器
橙色:TriQuint TQF6514 RF功率放大器
黃色:三個Skyworks SKY77 LTE RF功率放大器雙工器

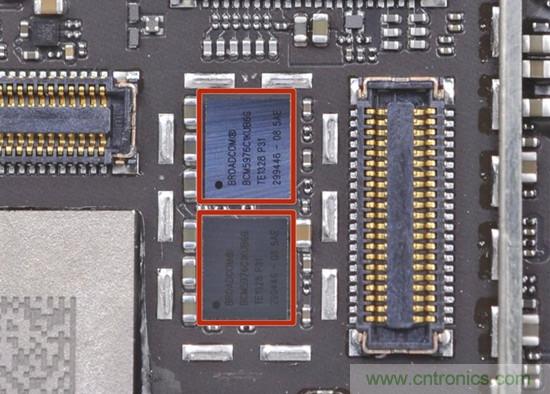

紅框拆開是一對博通BCM5976C1KUB6G觸摸傳感器。

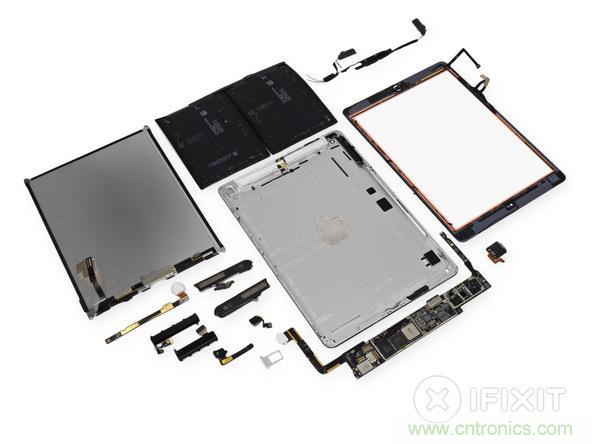

拆解到這裏就結束了,專業給出的可維修指數2分(滿分10分,10分最易)。
