神盤點：世界上最精密的電阻TOP10（上）

第五名：低溫飄環氧封線繞電阻

常見有Fluke、MC和HP的，溫度係數一般<5ppm/C，大部分是1-3ppm/C，老化也不大
，大約<25ppm/a。這樣的電阻必須用Evanohm線材才能做到低溫飄
，經常能在國外的高精度的儀器中見到。

國內電阻盡管也有標1ppm附近的，但由於采用錳銅
，曲線彎曲大
，不能保證寬溫度範圍下的溫度係數。因此這個指標虛的成分很大。
比如錳銅的Beta溫度係數一律是-0.6ppm/C2

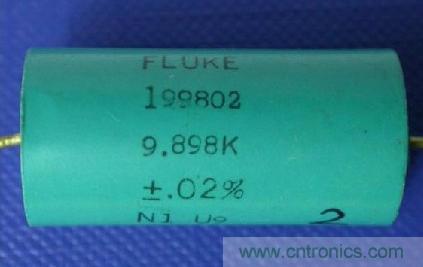

，也就是說，當20度時溫度係數為0，那麼21度時即為-0.6ppm/C，而22度就為-1.2ppm了。因此，標稱<1ppm/C的隻能在很窄的溫度範圍才有效。Fluke的這樣的電阻，溫度係數都是後來測試然後標在外殼上
，N1就是-1ppm/C，P1.5就是+1.5ppm/C?

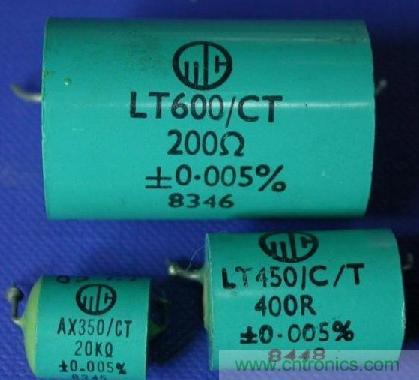

英國MC是老牌高精密電阻的品牌

，常見於老式高精度萬用表和精密儀器中
，後改為VM品牌。這類電阻，盡管沒標溫度係數，但實測也是非常小，類似Fluke的：

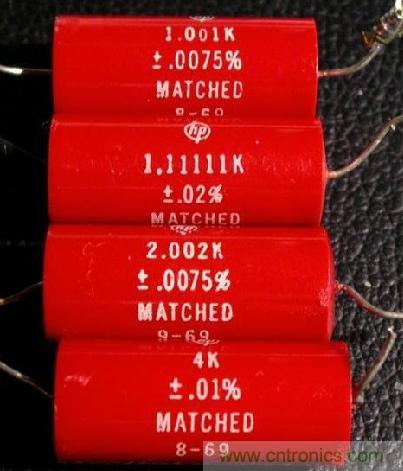

HP和是老牌電阻生產廠，很久之前（60年代）就采用Evanohm線材。這幾個紅塑電阻，有40年了，仍然不超差
，而且溫度係數也非常小：

這4個HP老電阻實測溫度係數為+1.2、+0.7、+0.8和-0.1ppm/C

下頁內容：第四名：塑封金屬箔電阻
[page]

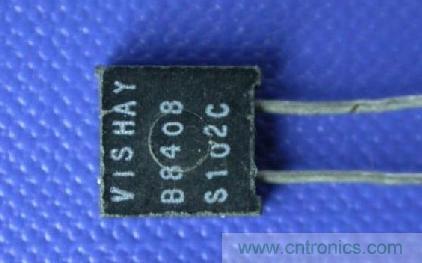

第四名：塑封金屬箔電阻

金屬箔也就是塊電阻

，多以方型塊的方式出現因此得名
，是新一代的優於線繞的電阻
，代表廠家為威世（Vishay）。

溫度係數一般都在5ppm/C以下，老化保證<25ppm。 由於是采用Evanohm金屬箔

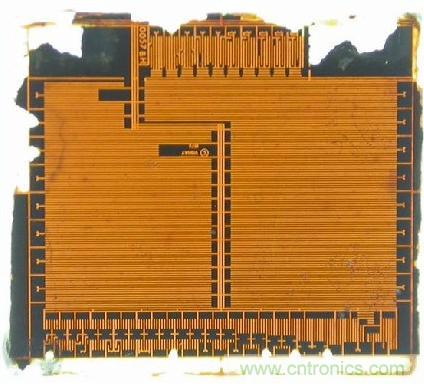

、因此性能優異、噪音也非常低。用類似IC製作的光刻工藝和良好的封裝技術，使得分布電容、串聯電感等參數都很理想

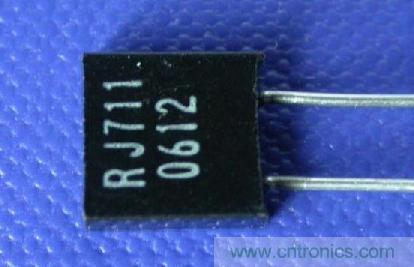

，其它特性也非常優秀。 國產的型號為RJ711
，體積稍大，性能稍遜。



下頁內容：金封線繞電阻
[page]

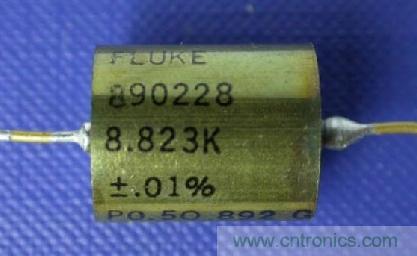

第三名：金封線繞電阻

與低溫飄環氧封線繞類似，但采用金屬+玻璃+可伐密封，這樣就完全杜絕了外界潮濕和氧化的影響
，老化保證<10ppm。這樣的電阻曾經一度統治了高精度儀器，能在Fluke計量儀器裏和7位半、8位半萬用表裏經常看到。

另外，金封線繞由於成本高

，一律都是低溫飄的，<5ppm/C。 金封線繞最顯著的特征，一個是外殼是金屬
，絕緣是玻璃/陶瓷
，另一個是引線處都有膨脹的焊接點。這是因為，引線是從預埋的可伐合金管裏穿出來後焊接密封的。

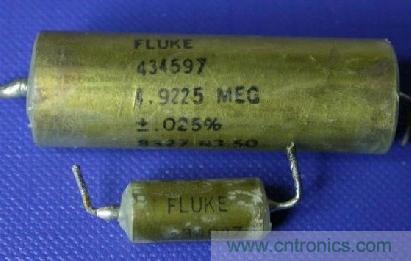

同是Fluke金封，體積可能相差很大


MC、VM、HP、AdvTr
、JRL的金封

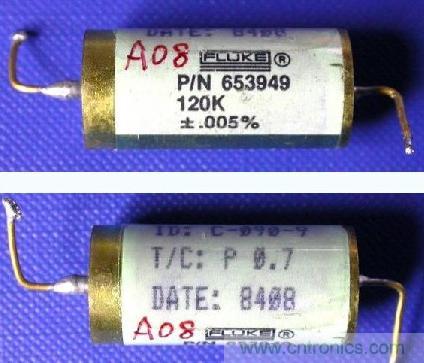

當然，在所有這些金封中，我最喜歡的是從Fluke 752A裏麵拆出來的120k
，每一個電阻有自己的編號，溫度係數非常小（<1ppm/C），老化很難觀察出來。我用這些電阻做了10k、100k和1M標準電阻。


其qi實shi，也ye有you國guo產chan的de金jin封feng線xian繞rao，老lao化hua應ying該gai不bu錯cuo，能neng在zai高gao等deng級ji的de電dian橋qiao和he電dian位wei差cha計ji裏li麵mian見jian到dao。但dan是shi，也ye還hai是shi因yin為wei采cai用yong錳meng銅tong的de原yuan因yin，使shi得de溫wen度du係xi數shu不bu好hao。

下頁內容：第二名：金封金屬箔電阻
[page]
第二名：金封金屬箔電阻

金屬箔電阻本身性能良好，再加上金封
，不僅能把溫漂做到1ppm/C之內
，更能保證年老化<5ppm/a
，這與很多標準電阻都可以媲美了。

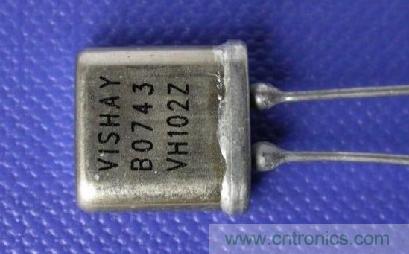

這是一個大家族

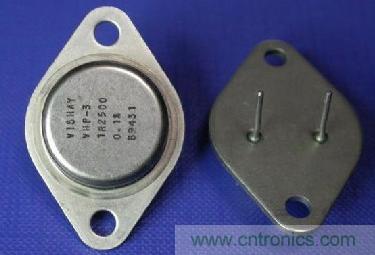

，Vishay自己就有很多種，一般均以VH開頭。例如這種VHP3
，老化性能也是<5ppm/a


金封金屬箔也有不少別的廠家，比如美國的RCD公司
，日本的AE、TDK，還有原法國的SFERNICE（現歸Vishay）的RCHK係列。

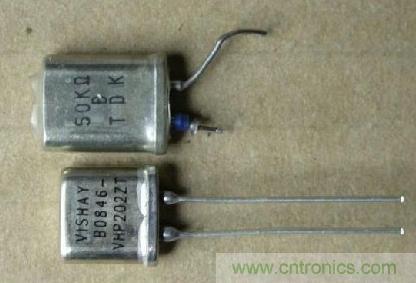

TDK的金封金屬箔，比Vishay的大。

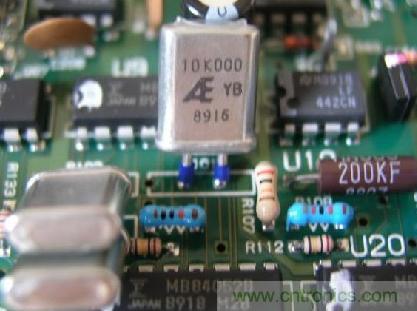

日本Alpha Electronics（簡稱AE）的

下頁內容：第一名：高穩金封金屬箔電阻
[page]
第一名：高穩金封金屬箔電阻

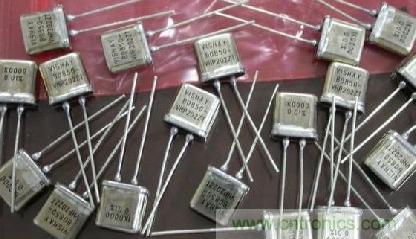

這是威世最近幾年的新成果，比如典型的VHP202Z
，能把溫漂做到0.1ppm/C之內
，同時保證10年老化2ppm，即便加速折算下來
，第一的老化也不超過0.7ppm，堪稱理想電阻。這樣的指標，目前隻有Vishay一家能做到。

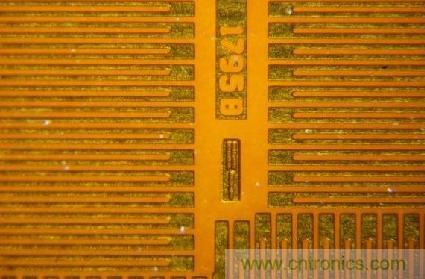

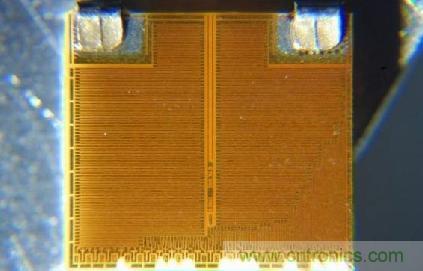

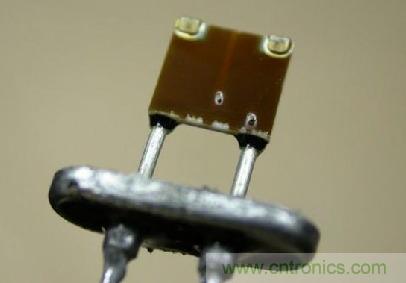

VHP202Z內部

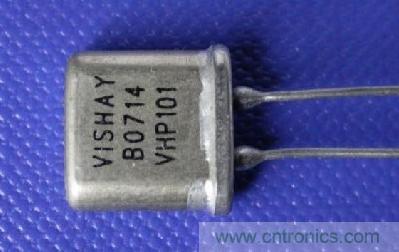

當然，也有介於二者之間的，比如老一些的VHP101，老化指標保證10年2ppm，但溫度係數稍微遜色一些

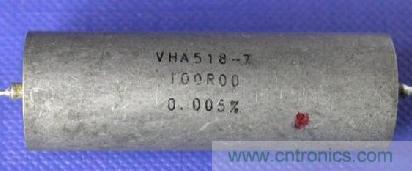

再比如這種VHA518，根據最新的數據表
，老化性能也是10年2ppm


下頁內容：世界上最精密的電阻TOP10排行總表和總圖
[page]

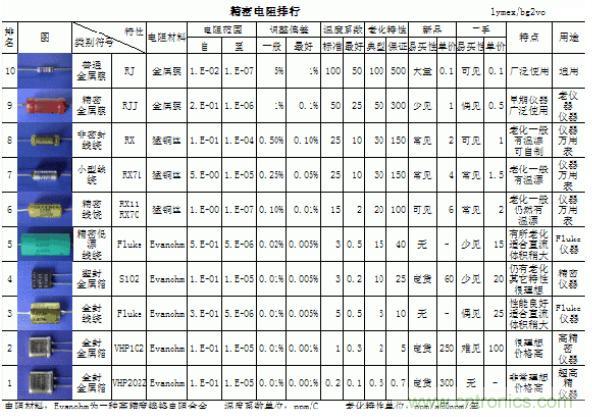

世界上最精密的電阻TOP10總表

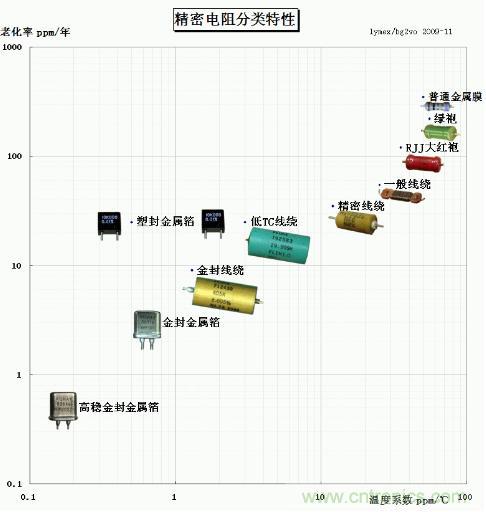

世界上最精密的電阻TOP10總圖
