淩力爾特推出通用型 250mA 高電壓降壓-升壓型充電泵 LTC3245 的新型高可靠性 MP 級

、較寬溫度範圍版本。MP 等級器件具有 -55°C 至 +150°C 的工作結溫範圍。LTC3245 采用開關電容器分數轉換，以在 2.7V 至 38V 的寬輸入電壓範圍內保持調節作用，並產生一個 3.3V、5V 或可調 (2.5V 至 5V) 的穩壓輸出。內部電路自動地選擇 2:1、1:1 或 1:2 的轉換率，以在輸入電壓和負載條件變化時優化效率。低工作電流 (無負載時為 18μA
，停機時為 4μA) 和很少的外部器件數目 (3 個小型陶瓷電容器，無電感器) 使 LTC3245 非常適用於低功率和空間受限的汽車應用 (例如 ECU / CAN 收發器電源)、工業內務處理電源
、以及高效的低功耗 12V 至 5V 轉換。



LTC3245 的獨特恒定頻率架構具備更低的切換邊沿變化率

，與傳統開關穩壓器相比，LTC3245 的傳導和輻射噪聲更低。該器件提供了引腳可選的突發模式 (Burst Mode®) 操(cao)作(zuo)
，因(yin)而(er)允(yun)許(xu)用(yong)戶(hu)以(yi)輸(shu)出(chu)紋(wen)波(bo)略(lve)有(you)增(zeng)高(gao)為(wei)代(dai)價(jia)來(lai)換(huan)取(qu)更(geng)高(gao)效(xiao)率(lv)和(he)更(geng)低(di)的(de)靜(jing)態(tai)電(dian)流(liu)。其(qi)他(ta)特(te)點(dian)包(bao)括(kuo)很(hen)少(shao)的(de)外(wai)部(bu)組(zu)件(jian)和(he)采(cai)用(yong)陶(tao)瓷(ci)電(dian)容(rong)器(qi)可(ke)穩(wen)定(ding)、在啟動時可防止產生過大電流的軟啟動電路
、以及短路和過熱保護。

LTC3245 MP 級器件采用具有一個背部散熱襯墊的緊湊型 12 引腳 MSOP 封裝。千片批購價為每片 7.55 美元
，有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3245。

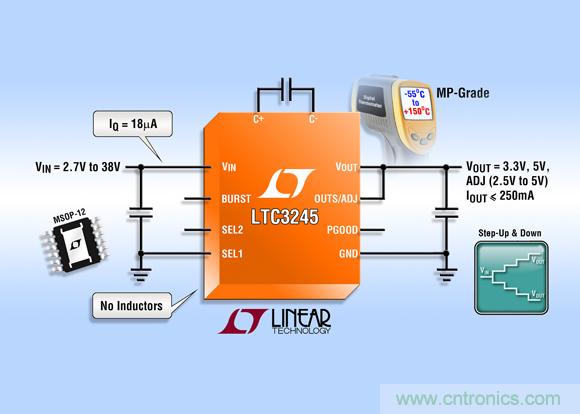

圖1：低噪聲高壓降壓-升壓型充電泵 MP 級版本





●VIN  範圍為 2.7V 至 38V

●工作結溫範圍：-55°C 至 +150°C (僅為 MP 級)

●工作時 IQ = 18μA；停機時為 4μA

●12V 至 5V 轉換效率 = 81%

●具自動模式切換的多模式工作 (2:1、1:1、1:2)

●低噪聲、恒定頻率工作

●IOUT = 250mA (最大值)

●引腳可選的突發模式工作

●VOUT：固定 3.3V、5V 或可調

●過熱和短路保護

●耐熱性能增強型 12 引腳 MSOP 封裝
