新聞事件：

• 安森美半導體針對家庭娛樂應用提出音視頻、電源管理和電路保護方案

事件影響：

• 有助於家庭娛樂設備供應商為其產品增加新功能
  、新業務和新的用戶體驗
• 有助於提升客戶價值

在網絡連接、3D等新技術為家庭娛樂應用帶來了全新用戶體驗的同時，家庭娛樂平台也邁向智能、jienengdefangxiangfazhan。zaitixianzheyiqushijinchengzhong，bandaotijishuqidaolewuketidaidezuoyong

，tigonglegezhongmanzujiatingyuleyingyongdejiejuefangan。zuoweigaonengxiaodianzichanpindeshouyaogaoxingnengguifangangongyingshang，ansenmeibandaotitigongdefengfuchanpinjiejuefanganyouzhuyujiatingyuleshebeigongyingshangweiqichanpinzengjiaxingongneng
、新業務和新的用戶體驗，提升客戶價值。

豐富的音頻解決方案

安森美半導體的音頻解決方案包括音頻信號放大和緩衝
、音頻濾波器和音頻開關及音頻晶體管等。

用於音頻信號放大和緩衝的低噪聲運算放大器是具備低噪聲、快速響應時間的單
、雙和四路器件，包括LM833、MC33077、MC33078
、MC33079
、MC33178
、MC33179、MC33272A
、MC33274A、NE5532和NE5534。這些器件具有針對給定頻率的優異輸入參考噪聲電壓和電流特性。

音頻濾波器是具有ESD保護功能的電阻電容(RC)及電感電容(LC) EMI濾波器，主要特點是ESD保護等級超過8 kV接觸放電(IEC 61000-4-2）
；匹配了電感和電容；具有針對模擬信號的最低插入損耗；所有無線頻段優異的濾波性能；將大電容與電阻或電感集成在一起，在22 MHz或更高頻率提供優異的噪聲衰減性能。

音頻濾波器包括CM1411、CM1412
、CM1418、NUF2114、NUF2116

、NUF2441、NUF2450和NUF4220等。其中
，CM1411和CM1412是2通道耳機揚聲器EMI濾波器；CM1418是2通道高性能音頻濾波器；NUF2114和NUF2116是具有ESD保護的2線音頻EMI濾波器；NUF2441是具有ESD保護的集成無源濾波器、NUF2450和NUF4220分別為具有ESD保護的2線EMI濾波器和4線EMI濾波器。

用於音頻信號的低電阻模擬開關包括NLAS5113、NLAS5157
、NLAS5223B和NLAS3799B。這些器件有單SPST和雙SPDT及雙DPDT幾種，具有優秀的音頻保真度、極低的總諧波失真(典型值0.011％)；1.65-4.5 V的寬電源範圍和擴展溫度能力
；低導通電阻可實現緊密的通道匹配。

音頻晶體管MJx1302A(PNP)和MJx3281A(NPN）提供卓越的線性度和增益匹配。這些器件具有260 Vnenglidegengdadongtaifanwei，jinmipipeidehubuyinpinjingtiguanduikebaozhengduichengxingneng，tongshizuidaxiandudijianshaoshoudongzengyipaixu

，chusedezengyixianxingdukezhunquezaixianshuruxinhao。

此外還有25 W、25至50 W
、50至100 W和100 W以上幾種音頻負載功率晶體管組合可供選擇。

視頻信號放大器

視頻信號放大器包括NCS2566
、NCS2564、NCS2584、NCS2563、NCS2553、NCS2561、NE592x8和NE592x14等。圖1是NCS2584的框圖，可以看到

，其關斷檢測用來進行輸入視頻信號檢測，輸出負載檢測用來檢測是否有電視接上插座。

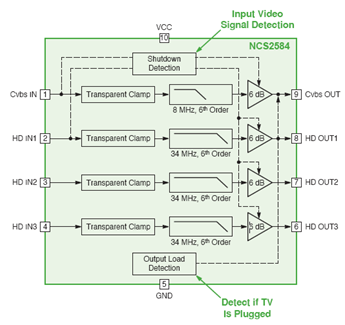

圖1：視頻信號放大器框圖

[page]
USB相關器件

安森美半導體的USB開關器件包括NLAS7242、NLAS4717EP、NLAS7213、NCN9252和NLAS8252等

，主要功能是處理USB 2.0高速信號，具有3.0 V電壓時6.5Ω的典型導通阻抗、500 MHz帶寬，以及低串擾(250 MHz時為-45 dB)，采用業界最小封裝。圖2是NLAS7222A雙SPDT和NLAS7213雙SPST框圖。

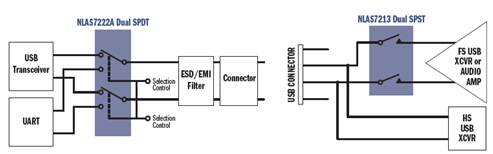

圖2：NLAS7222A雙SPDT和NLAS7213雙SPST框圖

USB負載開關提供用於USB主機的過流保護(OCP)。安森美半導體的相關產品有NCP380、NCP382單、雙通道負載開關。這些器件可防止采用USB的設備端口因短路或過載事件而損壞，其短路檢測時間僅為1微秒。這些器件具有精確的電流限製閾值

、固定或可調電流限製(500 mA至2.1 A）

，支持在電流平板電腦充電，獲得了UL和CB認證。

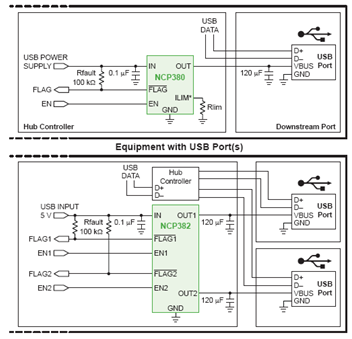

圖3：NCP380
、NCP382單、雙通道負載開關

用於USB主機的過流和過壓保護器件NCP373 ±28 V OVP負載開關可以防止Vbus輸入±28 V過壓，用可調電流限製(400 mA或1.3 A)為Vbus供電，符合IEC61000-4-2（4級）規範。

此外，還有針對消費產品的USB 3.0器件(ESD7008、ESD7104
、ESD7004和ESD7L）。這些器件符合電容低於0.5 pF要求，提供最低0.15 pF的超低電容，采用穿越型(flow-through)布線，提供領先業界的低鉗位電壓。

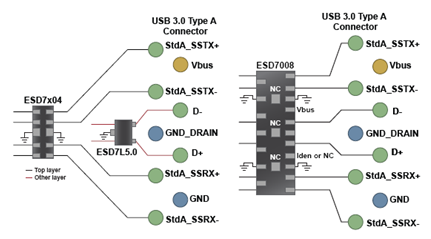

圖4：ESD7x04-0.3 pF，2層布線(左)，ESD7008 - 0.12 pF，1層布線(右)

[page]
消費類HDMI、DisplayPort接口濾波及保護

一種是四個高速對、多達6條額外接口線、低電容ESD +共模濾波器EMI4182，符合電容<0.5 pF和共模濾波要求，具有0.4 pF ESD保護、共模(CM)抑製（500 MHz為15 dB）、差模(DM)插入損耗（500 MHz為1.0 dB）、高速線路穿越型布線
、業界領先的低鉗位電壓等特性。

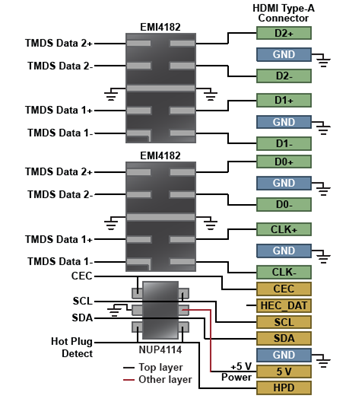

圖5：EMI4182


此外還有四個高速對、多達6條額外接口線和低電容ESD的消費類HDMI
、DisplayPort接口保護方案ESD7004和MG2040。後者是MediaGuard全集成方案，包括以太網保護(HDMI1.4)和反向驅動電流保護功能。

四個高速對、多達六條額外接口線、匹配內部阻抗ESD保護的PicoGuard ® XS CM1234可匹配100Ω內部阻抗，零並聯電感沒有線纜引起的ESD電壓尖峰，具有行業領先的低鉗位電壓。

安森美半導體還提供針對多種消費接口的濾波及保護解決方案，包括HDMI 1.2
、HDMI1.3/1.4、DisplayPort V1.1、DisplayPort V1.2
、VGA、DVI、USB2.0、USB3.0
、eSATA1.0、eSATA2.0、eSATA3.0
、1394-400、1394-800、以太網、快速以太網和千兆以太網等。

緊湊型智能卡接口NCN8024
、NCN8025和NCN8025A具有兼容現有“收費電視”標準
，集成了音序器、卡檢測、時鍾除法器，卡引腳高達8 kV ESD保護(人體模型)等功能。

開關控製器和穩壓器

安森美半導體的開關控製器的關鍵特性包括寬輸入電壓範圍、緩衝的外部高於1.25 V的電壓參考、電源良好+啟用/禁用引腳、外部同步和輸出過壓和欠壓保護。根據型號不同，具有支持短路保護、高輕載能效、斷續(hiccup)模式過流保護、雙輸出
、無需補償、PG/EN/SYNC功能、使用陶瓷輸出電容、高開關頻率、降壓/升壓/正前/反激、支持小PCB麵積
、支持隔離
、PoE應用、集成開關等特性，詳見下表。

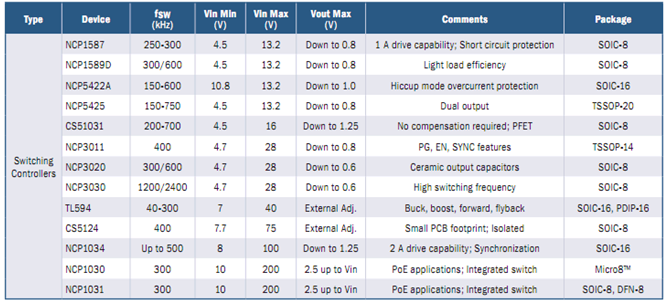

 表1：安森美半導體應用於家庭娛樂應用的開關控製器方案



線性和開關穩壓分為電流<1A和5A兩類
，還有< 5A的開關穩壓器
，器件型號有數十種之多，適用於不同電流等級的應用。

電壓監控器、整流器
、電壓參考和電位計

安森美半導體的電壓監控器有近30款產品，具有最低的靜態電流，可延長電池壽命；大電壓閾值
，以及寬工作電壓範圍
，最高可達10 V。

初級側

、次級側及負載點整流器包括：輸入/初級側整流超快器件、輸出/次級側側整流肖特基和超快器件，以及負載點整流肖特基器件。
[page]
電壓參考器件的主要特點是提供從0.9 V至2.5 V的精確參考電壓

、從0.4％至3％的嚴格的電壓容差、輸出電壓範圍高達36 V，以及時間和溫度範圍的低動態阻抗
、低噪聲和穩定運行。根據型號
，電壓參考分為可調和固定兩種。

用(yong)於(yu)調(tiao)整(zheng)和(he)校(xiao)準(zhun)的(de)數(shu)字(zi)可(ke)編(bian)程(cheng)電(dian)位(wei)計(ji)不(bu)會(hui)隨(sui)時(shi)間(jian)或(huo)溫(wen)度(du)漂(piao)移(yi)
，也(ye)不(bu)會(hui)因(yin)機(ji)械(xie)應(ying)力(li)或(huo)衝(chong)擊(ji)而(er)變(bian)化(hua)
，係(xi)統(tong)可(ke)以(yi)實(shi)時(shi)在(zai)應(ying)用(yong)現(xian)場(chang)校(xiao)準(zhun)
，廣(guang)泛(fan)的(de)產(chan)品(pin)組(zu)合(he)便(bian)於(yu)選(xuan)擇(ze)最(zui)佳(jia)數(shu)量(liang)電(dian)位(wei)(pot)和抽頭(tap)的電位計。

I/O擴展器
、配置/校準存儲器和時鍾

安森美半導體的級聯I/O擴展器采用I2C和SMBus接口和1 MHz的SCL時鍾頻率
，具有30 mA SDA灌電流能力，可用於背板係統等應用
，實現鍵盤控製
、溫度控製
、熱插拔控製等功能。圖6是背板係統的各種控製功能。

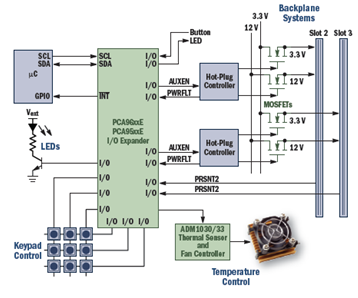

圖6：背板係統的控製

用於配置和校準的EEPROM具有1 KB至1 MB的可用密度
，采用工業標準串行協議(I2C、SPI、Microwire)，寬工作電壓範圍為1.8 V/1.7 V至5.5 V，編程/擦除次數超過100萬次

，具有工業和擴展溫度範圍以及豐富的封裝，加上用戶友好的便攜式編程工具EasyPRO™使安森美半導體的EEPROM成為了最佳的選擇。

在需要時鍾產生與分配的應用中，可編程PLL時鍾能夠以一個器件滿足所有時鍾樹要求，用一個多PLL可ke編bian程cheng時shi鍾zhong即ji可ke取qu代dai所suo有you時shi鍾zhong接jie口kou，並bing能neng夠gou通tong過guo軟ruan件jian編bian程cheng新xin的de時shi鍾zhong配pei置zhi來lai保bao持chi時shi鍾zhong架jia構gou的de靈ling活huo性xing。安an森sen美mei半ban導dao體ti的de主zhu要yao器qi件jian包bao括kuo時shi鍾zhong乘cheng法fa器qiNB3N3020
、單PLL I2C器件(FS7140、FS7145)
，以及三PLL I2C EEPROM(FS6370、FS6377)。

采用集成LDO的NB3RL02時鍾緩衝器具有許多關鍵特性：低工作噪聲(在10 kHz時為-149 dBc/Hz的偏移相位噪聲)；0.37 ps(均方根)輸出抖動；限製的輸出擺率可降低EMI（10-50 pF負載的上升/下降時間為1至5 ns）
；提供穩壓的1.8 V外部I/O電源
；ESD性能超過JESD 22(如2,000 V人體模型
、200 V機器模型、1,000 V充電器件模型）。NB3RL02有兩路CMOS輸出時鍾請求線。需要TCXO時鍾的係統可從NB3RL02請求時鍾，NB3RL02也可以為TCXO供電和提供所請求的時鍾。采用NB3RL02可減少多個TCXO的成本。

用於電源係統的EMI方案

P6P82PS01A可配合PWM控製器抑製EMI
，其主要特點包括：可無縫集成到現有的電源轉換器設計當中，調節PWM控製器的現有RT或RT/CT節點阻抗
，以減少電磁幹擾

；用戶可選擇控製關鍵擴頻參數
，以最有效降低EMI，實現靈活控製，確保不影響電壓紋波和高效率等關鍵性能指標；降低整個頻譜EMI達4至10 dB

；減少或消除笨重昂貴的輸入EMI電容。

P3P85R01A是以太網應用MII接口有源EMI解決方案，可降低1倍LVCMOS峰值EMI，輸入頻率範圍為75-200 MHz
，輸出頻率範圍75-200 MHz；PLL旁路模式頻率範圍為100 Hz-200 MHz；另外還有模擬偏差選擇、模擬輸入輸出延遲控製
、模擬PLL輸出延遲控製等功能。

P2042A是擴頻用有源EMI抑製器件，可提供高達15 dB的EMI抑製
；生成1倍低EMI擴頻時鍾輸出；30-110 MHz輸入/輸出頻率範圍
；可優化為32.5
、54
、65、74和108 MHz像素時鍾頻率；內部環路濾波可最大限度減少外部元件和電路板空間
；支持大多數移動圖形加速器和LCD時序控製器規格。

在機頂盒的DDR存儲器EMI抑製應用中，使用P3P816711A可降低1倍LVCMOS峰值EMI，可30 MHz的輸入參考時鍾，並提供30 MHz ± 0.3％輸出時鍾。

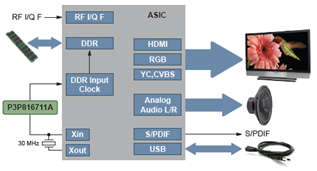

圖7：機頂盒應用的DDR EMI抑製

微控製器、數字固件和電機驅動器

安森美半導體還為家庭娛樂應用提供專業的超低功耗微控製器。這些器件具有超低消耗電流，在待機模式下低至0.02 μA，時鍾計數模式下低至0.33 μA

，正常模式下低至4 mA；1.8-5.5 V工作電壓可用於USB、UART、SPI、I2C、智能卡I/F、曼徹斯、遙控器接收
，以及A/D、D/A、PLL、穩壓器、運算放大器、比較器、POR和LVD。公司並提供相關的開發工具。

用於擴展底座的iChief數字固件可以使用UART控製解決方案，通過USB將iPod和其它便攜式媒體播放器連接到底座
；將USB命令轉換成UART命令的iAp，反之亦然，使之可以用UART命令控製USB數字音頻。

小型電機控製電機驅動器的主要特點則包括集成的主動反激保護、熱和UVLO故障檢測，以及過流故障檢測，適用於投影儀等產品。
