中心議題：

• 如何測量直流轉換電源紋波

解決方案：

• 限製示波器帶寬
• 設置耦合方式
• 保證探頭接地盡量短

DC/DCmokuaidedianyuanwenbozhibiaoshiyixianghenzhongyaodecanshu。ganjingdedianyuanshishuzidianluwendinggongzuodeqianti，yeshimoniqijiandegexiangcanshudezhongyaobaozhang。weiquedingdianyuandezhiliang
，bixuduiDC/DC模塊的輸出紋波進行測量。但很多人測量得到的紋波值動輒上百mV
，甚至幾百mV，遠遠比器件手冊提供的最大紋波值大，這主要是測量方法的不正確造成的。
　　
正確的測量方法
　　
1)限製示波器帶寬為20MHz(大多中低端示波器檔位限製在20MHz，高端產品還有200MHz帶寬限製的選擇)，目的是避免數字電路的高頻噪聲影響紋波測量，盡量保證測量的準確性。
　　
2)設置耦合方式為交流耦合

，方便測量(以更小檔位來仔細觀測紋波
，不關心直流電平).
　　
3)保證探頭接地盡量短(測量紋波動輒上百mV的主要原因就是接地線太長)，jinliangshiyongtantouzidaideyuanzhuangceshiduanzhen。ruguomeiyouceshiduanzhen，keyichaichutantoudejiedixianhewaike，luchutantoudike，zizhijiedixianchanraozaitantoudikeshang，baozhengjiedixianchangduxiaoyu1cm。
　　
4)示shi波bo器qi地di懸xuan空kong，隻zhi通tong過guo探tan頭tou地di與yu測ce試shi信xin號hao的de參can考kao點dian共gong地di
，不bu要yao通tong過guo其qi他ta方fang式shi與yu測ce試shi設she備bei共gong地di
，這zhe樣yang會hui給gei紋wen波bo測ce量liang引yin入ru很hen大da的de地di噪zao聲sheng。例li如ru：當示波器和其他儀器共插線板時，其他儀器的開關可能通過接地線給測試帶來噪聲幹擾。
　　

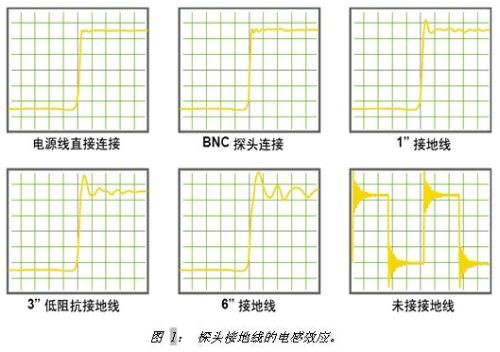

其中第3條是關鍵中的關鍵。接地線過長，其電感效應將給測量係統引入額外的噪聲，如下圖所示。

對儀器的要求
　　
示波器參數要求：支持帶寬限製功能：一般示波器都支持20MHz帶寬限製，如：SDS1102CM。
　　
探頭要求：為了使接地線盡量短，盡量使用探頭的原裝測試短針，若無原裝測試短針
，則須自製短接地線：去除探頭接地線套，用金屬絲自行繞製接地短線，推薦五類線中銅絲，強度適中(還是有些偏軟，有更好的請推薦)。其他候選有焊錫絲、刻刀。選擇1X無衰減檔位，一般無源探頭在1X檔位時，其帶寬限製在6MHz/10MHz帶寬，如此在前端可有效濾除高頻噪聲的幹擾
，減小紋波測量影響。
　　[page]
真正的紋波應該是什麼樣子?
　　

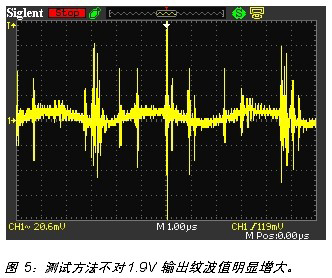

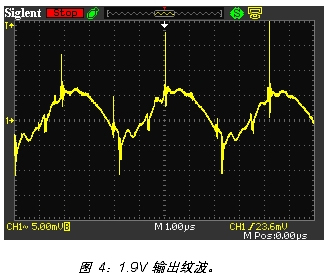

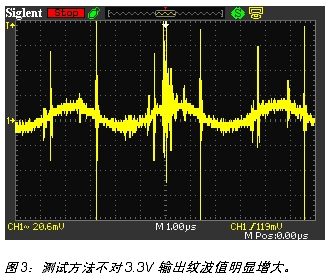

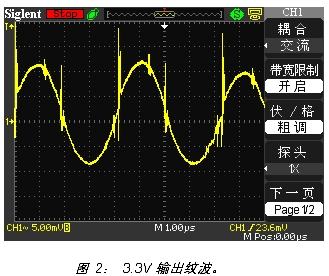

以下各圖可以讓大家對紋波的相貌大概有個感性認識。被測DC/DC模塊輸出3.3V與1.9V兩路電壓。
