中心議題：

• 開關電源電氣性能測試儀器
  、設備
• 開關電源電氣性能測試項目
• 開關電源電氣性能測試方法及步驟

一

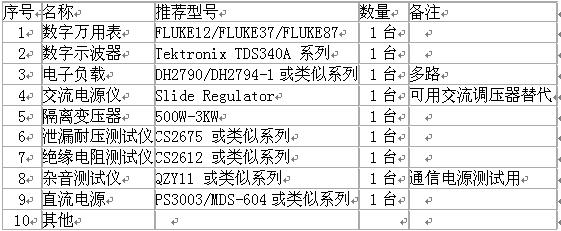

、測試儀器、設備

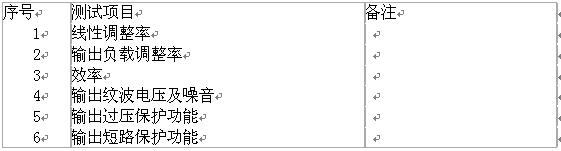

二、開關電源電氣性能測試項目



三

、開關電源電氣性能測試方法及步驟

(一)、線性調整率測試

1．定義：反映交流輸入電壓變化對輸出電壓的影響。又稱電壓調整率。

2．測試方法：
(1)交流輸入電壓220V，輸出電流為滿載時，測出穩定的直流輸出電壓值Uo。
(2)調整交流輸入電壓為90V，265V，測出穩定的直流輸出電壓值Uo1，Uo2
(3)計算90V，265V條件下電壓調整率
α1=(Uo1-Uo)/Uoｘ100%
α2=(Uo2-Uo)/Uoｘ100%
(4)對於多路輸出，其它各路輸出應同時加100%負載。

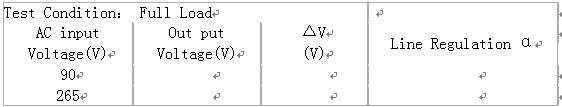

3．參考測試數據記錄表格


[page]
(二)
、輸出負載調整率測試

1．定義：反映負載電流的變化對輸出電壓的影響。

2．測試方法：

(1)交流輸入電壓220V，輸出電流為50%Io時，測出穩定的直流輸出電壓值Uo。
(2)調整負載電流為100%Io與(10%-15%)Io，測出穩定的直流輸出電壓值Uo1
，Uo2
(3)計算100%Io與(10%-15%)Io條件下電壓調整率
α1=(Uo1-Uo)/Uoｘ100%
α2=(Uo2-Uo)/Uoｘ100%
(4)對於多路輸出，其它各路輸出應同時加100%或(10%-15%)負載。

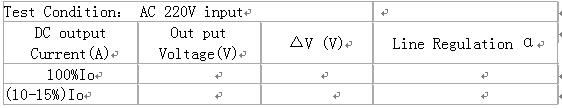

3．參考測試數據記錄表格



4．用戶可根據需要選取交流輸入電壓90V，160V
，220V，265V重複步驟(1)，(2)，(3)測試並記錄。

(三)、效率測試

1．內容：測試不同交流輸入電壓，不同負載條件下電源效率η

2．測試方法：
(1)交流輸入電壓90V，160V，220V
，265V，輸出電流為100%Io，30%Io
，空載時，測出對應的穩定的直流輸出電壓值Uo與對應的交流輸入功率Pin。
(2)計算效率η=Po/Pinｘ100%=(UoｘIo)/Pinｘ100%
(3)對於多路輸出，其輸出功率為各路輸出功率之和。

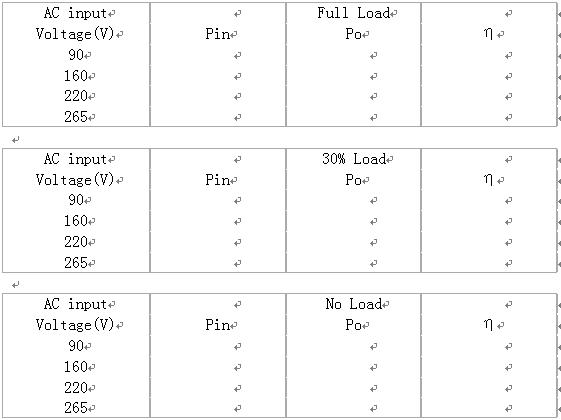

3．參考測試數據記錄表格



(四)
、輸出紋波電壓及噪音測試

1
、測試條件：交流輸入電壓220V
，輸出滿載(對於多路輸出，各路均滿載)

(可根據需要設定交流輸入電壓90V，220V，265V，滿載輸出條件下測試)。

2、測試方法：測試時
，示波器TIME/DIV檔置10uS/div

，帶寬置20MHz
，讀取示波器顯示的輸出電壓峰-峰值即為輸出紋波電壓(包含毛刺在內的峰-峰值為紋波+噪音)。

3、輸出雜音測試(選測內容，分為峰-峰值雜音，電話衡重雜音
，寬頻雜音，離散雜音)。

(五)、輸出過壓保護功能測試
1、測試條件：交流輸入電壓220V
，輸出滿載條件下測試。

(可根據需要加測交流輸入電壓90V-100V，滿載輸出條件下過壓保護功能)。

2
、測試判定方法：

(1)調整輸出電位器使輸出電壓緩慢升高，直到電源輸出突然關斷(輸出電壓突變為零，電源處於保護狀態)，此時輸出電壓值即為輸出過壓保護點。
(2)若無輸出調整電位器

，可在電源滿載工作時，於輸出端外加直流電壓並慢慢調高，直到電源保護無輸出。
