Why用超級結MOSFET時柵極會振蕩?如何解決?
發布時間:2014-04-10 責任編輯:sherryyu
【導讀】前麵小編為大家講解了如何調整PCB布局以降低超級結MOSFET輻射,從而來提高效率。這裏將接著為大家講解為什麼使用超級結MOSFET時柵極會發生振蕩?有什麼好的方法解決?如果調整PCB布局,該怎麼去調整?
本文接著上一篇:《如何調整PCB布局?降低超級結MOSFET輻射、提高效率》,繼續講解為什麼使用超級結MOSFET時柵極會發生振蕩?
因為MOSFET是單極性器件,因此寄生電容是開關瞬態唯一的限製因素。電荷平衡原理降低了特定麵積的導通電阻,而且,與標準MOSFET技術相比,相同RDS(ON)下的芯片尺寸更小。圖1顯示超級結MOSFET和標準平麵型MOSFET的電容。標準MOSFET的Coss為中度線性變化關係,而超級結MOSFET的Coss曲線呈現高度非線性關係。因為單元密度較高,超級結MOSFET的Coss初始值較高,但超級結MOSFET中,在約50V漏源電壓附近,Coss會迅速下降,如圖1所示。當使用超級結MOSFET應用到PFC或DC/DC轉換器時,這些非線性效應可能造成電壓和電流振蕩。圖2顯示簡化的PFC電路示意圖,包括功率MOSFET內部寄生元件和外部振蕩電路,外部振蕩電路包含由布板帶來的外部耦合電容Cgd_ext.)。

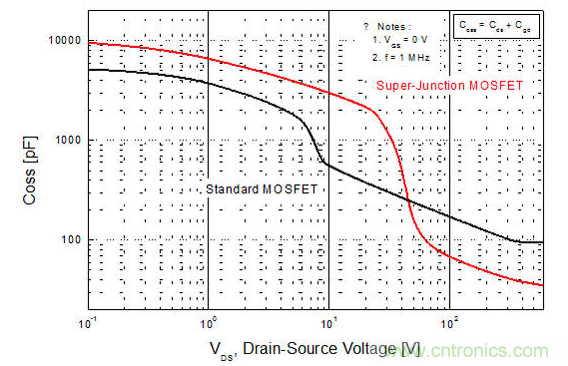

圖1. 平麵型MOSFET和超級結MOSFET輸出電容的比較
一般來說,有多個振蕩電路會影響MOSFET的開關特性,包括內部和外部振蕩電路。 在圖2的PFC電路中,L、Co和Dboost分別是電感、輸出電容和升壓二極管。Cgs、Cgd_int和Cds是功率MOSFET的寄生電容。Ld1、Ls1和Lg1是功率MOSFET的漏極、源極和柵極邦定線以及引腳電感。Rg_int和Rg_ext是功率MOSFET的內部柵極電阻和電路的外部柵極驅動電阻。Cgd_ext是電路的寄生柵極-漏極電容。LD、LS和LG是印刷電路板(PCB)的漏極、源極和柵極走線雜散電感。當MOSFET打開或關閉時,柵極寄生振蕩通過柵極-漏極電容Cgd和柵極引線電感Lg1在諧振電路內發生。

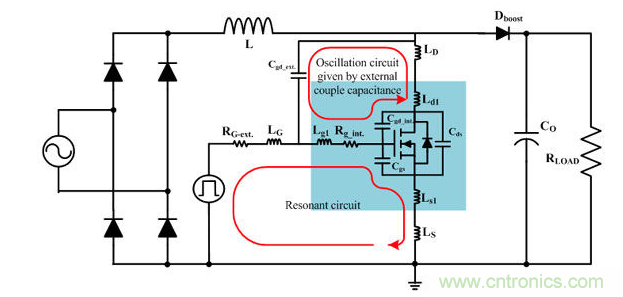

圖2.包含功率MOSFET內外部寄生元件的PFC電路簡圖
在諧振條件(ωL = 1/ωC)下,柵極和源極 電壓中生成的震蕩電壓遠大於驅動電壓。因諧振變化而產生的電壓振蕩與品質因數成正比, Q(=ωL/R = 1/ωCR)。當MOSFET關閉時,漏極寄生電感(LD + Ld1)、柵極-漏極電容Cgd和柵極引線電感Lg1網絡造成柵極 振蕩電壓。如果柵極電阻 (RG-ext.+Rg_int.)極小,則Q變大。另外,LS兩端的壓降和Ls1源極雜散電感在柵極-源極電壓中產生振蕩,可用表達式(1)表示。寄生振蕩可能造成柵源極擊穿、不良EMI、較大開關損耗、柵極控製失效,甚至可能造成MOSFET故障。

優化電路設計,最大限度地提高超級結MOSFET的性能而又不產生負麵影響非常重要。
