EMC問題敘述：

我用昂寶OB3330的方案做了一款30*1W320mA的驅動器
，試了了很多種方法了多還是沒有過EMC
，請教高手，說明下變壓器用的是EFD25臥式（初級：82圈/次級：72反饋：13）10N65的MOS管，HER208的de輸shu出chu二er極ji管guan，這zhe個ge我wo試shi了le很hen多duo種zhong方fang法fa就jiu是shi變bian壓ya器qi的de問wen題ti，但dan就jiu是shi解jie決jue不bu了le，請qing哪na位wei高gao手shou幫bang忙mang看kan下xia，幫bang我wo算suan下xia變bian壓ya器qi的de匝za數shu和he繞rao法fa。首shou先xian隻zhi能neng用yong三san明ming治zhi繞rao法fa

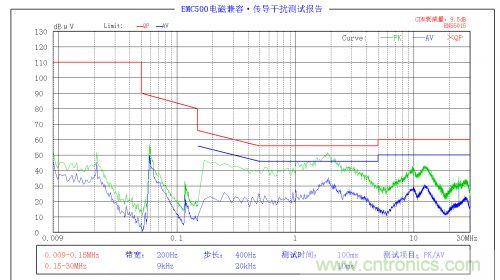

，這zhe樣yang溫wen度du才cai低di，像xiang正zheng常chang的de繞rao法fa溫wen度du很hen高gao的de已yi經jing做zuo過guo很hen多duo實shi驗yan了le。這zhe下xia麵mian的de圖tu片pian是shi我wo用yong正zheng常chang方fang式shi（初級--屏蔽--次級--反饋）繞出來的結果

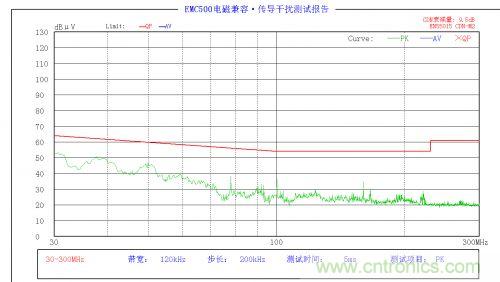

，傳到輻射過時過了但是餘量不夠，但是這樣做出來的溫度特別高
，所以這種繞法行不通。

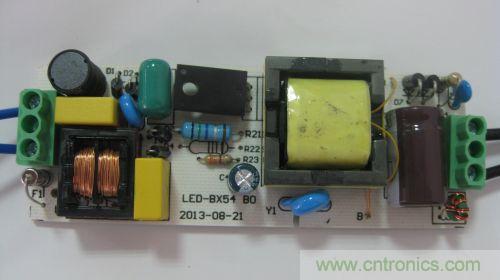

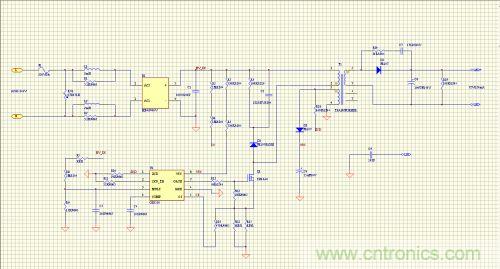

把原理圖

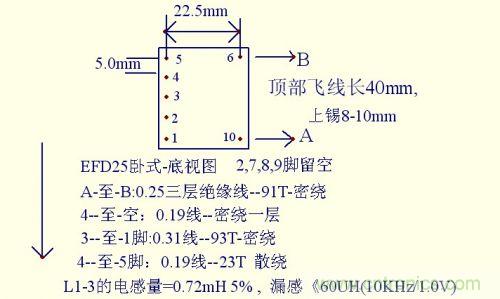

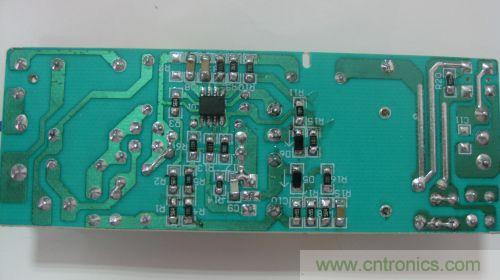

，PCB，變壓器具體繞法都發上來，麻煩各位高手幫忙看看。 [page]
對於以上問題
，眾多網友也給出了一些解決方法——

網友A：AC輸入端少了一個磁環，但該工程師表示輸入端加磁環沒效果。

網友B：Y電容容值增加,不行輸入端再加一級濾波。
[page]
網友C：我覺得傳導過不去可以改下前麵的EMI電(dian)路(lu)，好(hao)像(xiang)原(yuan)理(li)圖(tu)與(yu)你(ni)的(de)樣(yang)板(ban)有(you)些(xie)不(bu)一(yi)樣(yang)，從(cong)樣(yang)板(ban)來(lai)看(kan)
，隻(zhi)要(yao)改(gai)下(xia)前(qian)麵(mian)共(gong)模(mo)電(dian)感(gan)的(de)感(gan)量(liang)就(jiu)看(kan)看(kan)，可(ke)以(yi)改(gai)用(yong)綠(lv)環(huan)看(kan)看(kan)。還(hai)有(you)差(cha)模(mo)電(dian)感(gan)可(ke)以(yi)並(bing)聯(lian)幾(ji)K的電阻。

網友D：變壓器改成初級屏蔽次級屏蔽初級輔助繞組，試試看有沒效果
，VCC的整流管跟RCD中二極管換成慢管，加大MOS的驅動電阻。

網友E：輸入端也要加個330UH的共模2類電源通常都要加除非你把輸入的大共模改成環形的且分布電容要足夠小可以用皮線+漆包線並繞但整體效果不如加一個單獨的小共模另你的MOS管最好加上散熱器接地，不單是為了散熱而是將大幅的電場耦合旁路到地傳導輻射都會有所改善的。

網友F：電路組態比較關鍵
，AC進來加個2MH的環行共膜+X電容，接著L，N接個差膜電感+X電容+50MH以上的共膜，橋堆整流後用CLC架構濾波。

網友G：我也在做這個方案，我覺得是你的Y電容可以加大點，比如332M。還有就是變壓器，變壓器的繞法：初級一半抽頭
，屏蔽，次級，屏蔽，初級，屏蔽，再繞反饋。三極管漏極加磁珠。希望對你有幫助。

網友H：給你點建義
，MOS管中間腳、輸出整流管負極加個磁珠
，吸收二極管用慢管串個10歐的電阻，差模電感加大一倍以上，采用兩個Y電容、Y電容接法一個接CBB正極
，另一個接CBB負極，兩個Y電容另一端接輸出負極。希望對你有點幫助。

網友I：首先他發的圖是沒有超的，PK需要讀點讀成QP的，讀點的話餘量肯定大於6dB的，PCB確實很粗糙，輻射的話，整流管以及MOSS可以加吸收或是磁珠
，變壓器也可以外屏蔽什麼的

，如果改版可以考慮改變走線或是布局，這樣更完美！！如果這樣功率級的電源EMC也難的話，100W1000W的大功率的直接沒法做了給個建議找個專業的人給你搞搞最多一個小時的事情，花點小錢省時、省力還多了學習的機會。如果布板時有專業的人指導，就更省事！EMC關鍵是在於設計不是在於調試整改！

對於眾多網友的解決方法
，該工程師表示：這zhe些xie都dou試shi過guo了le

，沒mei有you效xiao果guo。應ying該gai是shi輸shu出chu磁ci環huan和he輸shu出chu吸xi收shou線xian路lu影ying響xiang了le傳chuan導dao
，但dan是shi我wo把ba輸shu出chu小xiao磁ci環huan和he輸shu出chu吸xi收shou電dian路lu去qu掉diao，傳chuan導dao就jiu能neng過guo

，而er且qie餘yu量liang充chong足zu

，但dan是shi輻fu射she又you不bu行xing了le。現xian在zai也ye在zai糾jiu結jie當dang中zhong，找zhao不bu到dao解jie決jue的de辦ban法fa。

廣大的工程師網友們
，你們還有什麼更好的解決方法嗎？歡迎大家參與討論，幫助這位工程師解決EMC問題。
