這樣複雜的導電係統／dianzixianludengdeganraoceliangjiukeyizaibudaluanqizhengchanggongzuohuozhengchangbuzhidezhuangtaixiajinxing。tantoujiadaobeicexianshangjinxingceliangshi


，beicedaoxianchongdangbianyaqidechuji，cijizebaohanzaidianliutantouzhong。dianliutantou(次級)設計為可直接連接到50Q係統的測試儀器
，如接收機／頻譜儀等。電流探頭附加的屏蔽結構可以測量非對稱(共模)幹擾電流或對稱(差模)幹擾電流。

電流探頭根據其型號不同
，其測試頻率範圍從25 Hz到1 000 MHz
，連續波電流從幾安到幾十安，脈衝電流從幾十安到上百安。

實際的EMI測(ce)試(shi)時(shi)，需(xu)要(yao)根(gen)據(ju)接(jie)收(shou)機(ji)接(jie)收(shou)的(de)幹(gan)擾(rao)電(dian)壓(ya)

，折(zhe)算(suan)到(dao)被(bei)測(ce)線(xian)路(lu)，測(ce)試(shi)出(chu)線(xian)路(lu)上(shang)的(de)幹(gan)擾(rao)電(dian)流(liu)。因(yin)此(ci)，對(dui)電(dian)流(liu)探(tan)頭(tou)進(jin)行(xing)校(xiao)準(zhun)，準(zhun)確(que)地(di)將(jiang)探(tan)頭(tou)的(de)轉(zhuan)換(huan)因(yin)子(zi)定(ding)標(biao)，成(cheng)為(wei)保(bao)證(zheng)測(ce)試(shi)準(zhun)確(que)度(du)的(de)必(bi)要(yao)條(tiao)件(jian)。

我們需要對EMI電流探頭的校準方法進行研究，尋找出如何對這些使用中的電流探頭進行準確定標的方法並證明其有效性，以保證EMI檢測結果的質量。


校準方法

通過對《GB／T6113—1995無線電幹擾和抗擾度測量設備規範》的學習，結合實驗室現有儀器設備的狀態，研究出了電流探頭校準方法。

探頭校準原理

電流探頭的校準需要用一個夾具來進行，該夾具由兩個半截的同軸轉換器組成。當將電流探頭裝配其上時，便形成了一根同軸線：包裹著電流探頭的
為外導體，穿過探頭口徑的為內導體。

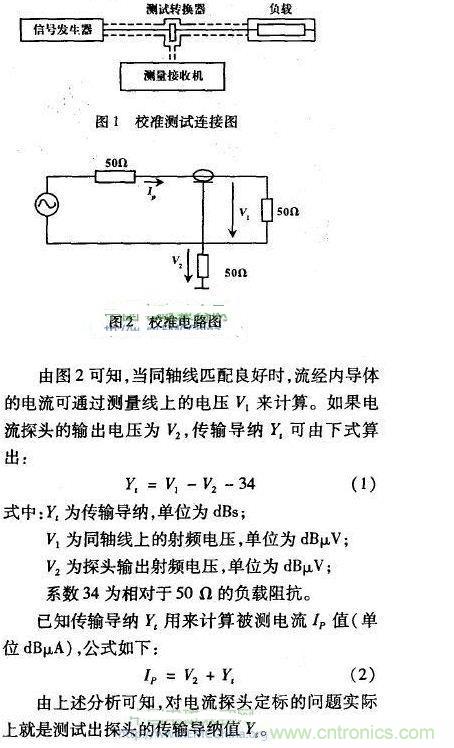

校準測試連接和校準電路如圖1和圖2



校準儀器的配置及實現

根據圖1及公式(1)，我們考慮可以采用兩種儀器配置方案。一種是信號源接收機方案：在點頻上分別測得在接收機收到的信號與信號源輸出電壓(對數單位)
，代人公式(1)計算
，得到在各頻點的傳輸導納值yI。這種方法的優點是直觀簡單
，但對某個探頭的傳輸導納作定標曲線時需要在許多頻率點測試，費時、費力，效率極低。

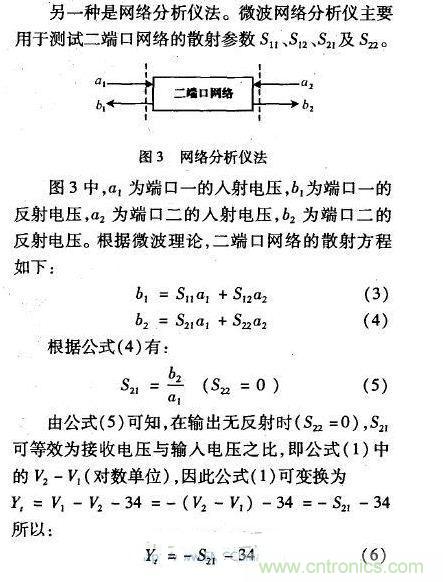

因此，測試方法為：使用網絡分析儀按圖1將源端接到校準架的輸入端(端口一)

，校準架輸出端接匹配負載
，電流探頭輸出接網絡分析儀的輸入(端I21二)，用掃頻方式測試出s：，隨頻率變化的曲線。再將曲線按公式(6)進行修正，即可得到傳輸導納頻率曲線。該方法的優點是掃頻測量測試速度快，網絡分析儀測試時一次可設置201個點9掃描一次即可畫出曲線。

[member]
[page]
校準操作步驟及校準結果

我們用方法一及方法二反複實驗後證明兩種方法測試結果相同。重點對方法二進行研究

，利用實驗室現有網絡分析儀8751A和圖形采集軟件Soft—plotV6．0總結出方法步驟如下：

(1)在PC上插入USB—GPIB接口卡，在PC中裝入SoftplotV6．0采圖軟件，連接Pc與網絡分析儀
；

(2)連接網絡分析儀與校準電流探頭需用的電纜及轉接頭
，根據探頭校準的頻率範圍對網絡分析儀進行直通校準；

(3)連接網絡分析儀源輸出端到校準架的輸入端，校準架輸出端接匹配負載，電流探頭輸出接網絡分析儀的輸入(接收端)，測試出S：。曲線

；

(4)用采圖軟件將S 。曲線采到PC中；

(5)用列表法列出構成S 。曲線的201個數據點；

(6)將201個數據複製到PC中的Excel表中
，將數據取絕對值並用該值減去34(修正係數)
；

(7)將修正後Excel表中的數據複製到采圖軟件的數據表格中


，畫出修正過後的曲線，該曲線即為傳輸導納一頻率曲線；

(8)將傳輸導納曲線複製到PC的畫圖板，用u盤考出或用打印機打出供EMI測試人員使用時查表。

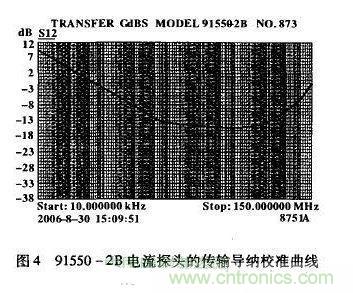

例如，91550—2B電流探頭的傳輸導納校準曲線如圖4所示。 EMI電流探頭校準方法，經過了理論分析及實驗驗證的過程

，該方法的提出及實施對EMI檢測質量的提高有著積極的作用。
