【導讀】FCS5717E作為一款與FP5207核心性能、封裝規格高度匹配的異步升壓DC-DC控製器
，實現無需修改PCB的無縫替換
，全麵適配原FP5207的手持便攜設備
、充電器等應用場景。其不僅在封裝、參數範圍
、功能保護機製上與FP5207完全對齊
，保障替代無壓力，更具備更寬輸入電壓、更高反饋精度等優勢，外圍配置可直接複用原方案，替換成本極低，為相關方案升級與成本優化提供優質選擇。

核心參數全麵覆蓋FP5207需求
，替代無壓力：輸入電壓範圍2.7V~36V，不僅覆蓋FP5207的工作電壓區間
，還支持低至2.7V的啟動電壓，適配單節鋰電池及寬壓場景；開關頻率100KHz~1MHz可調，與FP5207頻率範圍一致，外部RT電阻取值19.2KΩ~192KΩ（浮空默認180KHz）
，調節方式相同
；反饋電壓1.2V（精度±1%），通過FB引腳分壓電阻設定輸出電壓，調節邏輯與FP5207一致
，可複用類似分壓電阻選型思路；關斷電流3.5μA，低功耗表現貼近FP5207，待機對電池續航影響小。

功能與保護機製和FP5207完全對齊：采用電流模式PWM控製

，輕載自動切換至跳周模式（PSM）提升效率，與FP5207工作邏輯一致
；內置軟啟動功能
，避免啟動電流尖峰
；輸入欠壓保護（2.6V閾值，0.1V滯回）、開關管過流保護（通過CS引腳外接電阻設定）、150℃過溫保護（30℃滯回）
，保護體係完整覆蓋FP5207的核心防護需求；需驅動外部NMOS
，EXT引腳提供柵極驅動信號，驅動方式與FP5207相同，外部MOS選型可複用原方案。

相比FP5207
，CS5717E輸入電壓範圍更寬（36V最高輸入），反饋電壓精度更高（±1%），適用場景更靈活。外圍配置可直接複用FP5207方案，電感、電容、分壓電阻等無需重新選型，替換成本極低，是FP5207的高性價比替代選擇。

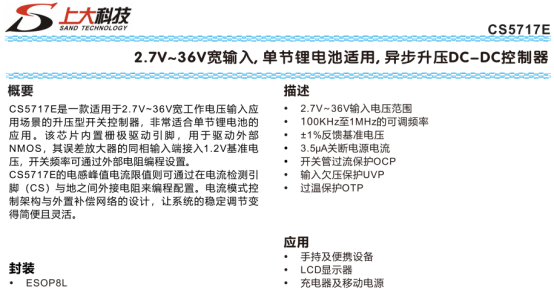

一、CS5717的特性

2.7V~36V輸入電壓範圍

100KHz至1MHz的可調頻率

±1%反饋基準電壓

3.5μA關斷電源電流

開關管過流保護OCP

輸入欠壓保護UVP

過溫保護OTP

二、CS5717的應用信息

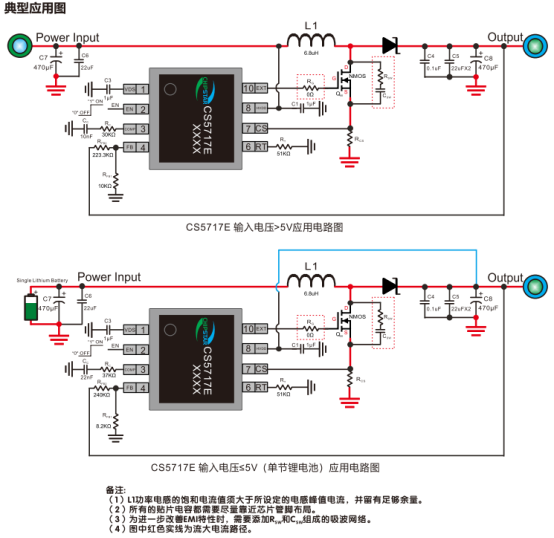

1、典型應用圖

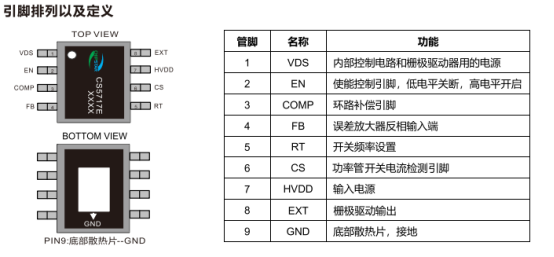

2、引腳排列及定義

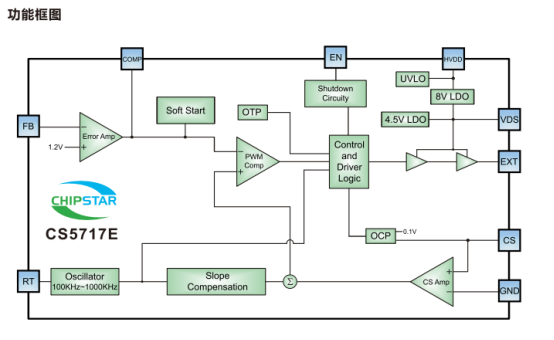

3、功能框圖

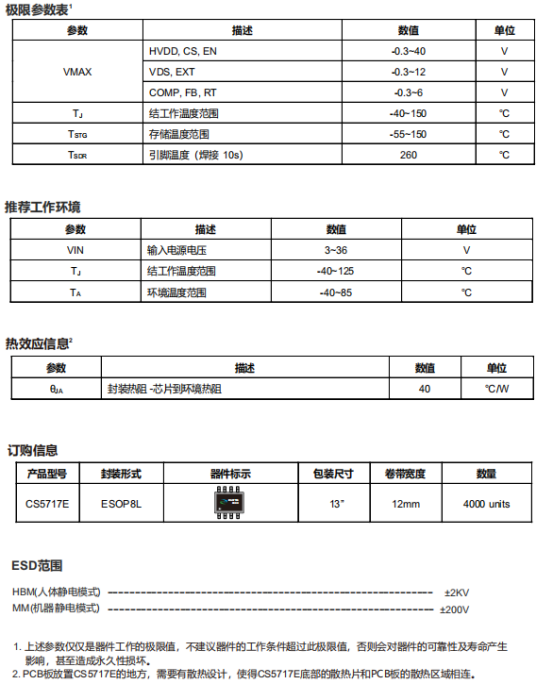

4、基礎參數

總結

FCS5717E憑借與FP5207完全一致的封裝規格
、核心參數
、功能邏輯及保護機製，實現了“零PCB改動
、零外圍重新選型”的無縫替代
，大幅降低了方案替換的技術門檻與成本。同時，其更寬的輸入電壓範圍、更高的反饋電壓精度等進階優勢，進一步拓展了應用靈活性
，提升了方案可靠性。無論是存量FP5207方案的升級迭代，還是新方案的成本控製需求，FCS5717E都以高性價比的核心優勢，成為FP5207替代的優選之選。
