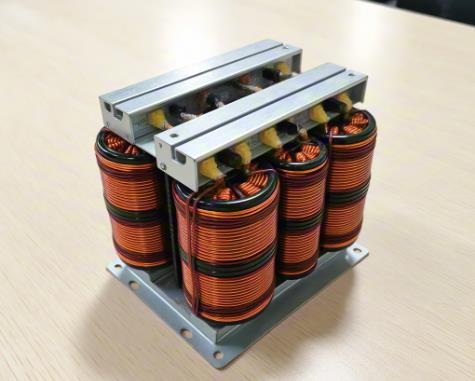

【導讀】脈(mai)衝(chong)變(bian)壓(ya)器(qi)作(zuo)為(wei)電(dian)力(li)電(dian)子(zi)係(xi)統(tong)中(zhong)的(de)核(he)心(xin)隔(ge)離(li)與(yu)信(xin)號(hao)傳(chuan)輸(shu)元(yuan)件(jian)
，與(yu)普(pu)通(tong)交(jiao)流(liu)變(bian)壓(ya)器(qi)有(you)著(zhe)本(ben)質(zhi)區(qu)別(bie)。它(ta)專(zhuan)為(wei)傳(chuan)輸(shu)納(na)秒(miao)至(zhi)微(wei)秒(miao)級(ji)非(fei)正(zheng)弦(xian)脈(mai)衝(chong)而(er)設(she)計(ji)
，在(zai)維(wei)持(chi)波(bo)形(xing)完(wan)整(zheng)性(xing)的(de)同(tong)時(shi)實(shi)現(xian)千(qian)伏(fu)級(ji)電(dian)氣(qi)隔(ge)離(li)

，成(cheng)為(wei)高(gao)可(ke)靠(kao)性(xing)係(xi)統(tong)的(de)“信號守護者”。其技術演進從早期矽鋼片磁芯發展到現代納米晶/鐵氧體材料，性能跨越推動著醫療

、軍工、通信等領域的革新。

脈(mai)衝(chong)變(bian)壓(ya)器(qi)作(zuo)為(wei)電(dian)力(li)電(dian)子(zi)係(xi)統(tong)中(zhong)的(de)核(he)心(xin)隔(ge)離(li)與(yu)信(xin)號(hao)傳(chuan)輸(shu)元(yuan)件(jian)，與(yu)普(pu)通(tong)交(jiao)流(liu)變(bian)壓(ya)器(qi)有(you)著(zhe)本(ben)質(zhi)區(qu)別(bie)。它(ta)專(zhuan)為(wei)傳(chuan)輸(shu)納(na)秒(miao)至(zhi)微(wei)秒(miao)級(ji)非(fei)正(zheng)弦(xian)脈(mai)衝(chong)而(er)設(she)計(ji)
，在(zai)維(wei)持(chi)波(bo)形(xing)完(wan)整(zheng)性(xing)的(de)同(tong)時(shi)實(shi)現(xian)千(qian)伏(fu)級(ji)電(dian)氣(qi)隔(ge)離(li)，成(cheng)為(wei)高(gao)可(ke)靠(kao)性(xing)係(xi)統(tong)的(de)“信號守護者”。其技術演進從早期矽鋼片磁芯發展到現代納米晶/鐵氧體材料
，性能跨越推動著醫療、軍工
、通信等領域的革新。

一、技術原理剖析

脈衝變壓器工作原理基於電磁瞬態響應而非穩態傳能。當階躍電壓輸入初級繞組時
，磁芯內磁場強度H急劇變化，誘導次級繞組產生高壓脈衝。其性能核心取決於三大參數：

●電壓時間積（Et值）：決定磁芯抗飽和能力
，Et值越高
，可傳輸脈衝能量越大（如Murata 1003C型Et值達400V·μs）

●漏感（Lk）與分布電容（Cstray）：共同影響脈衝上升時間tr，關係式為 ，工業級產品需將tr控製在百納秒內

●絕緣強度：層間采用聚酰亞胺或特氟龍材料
，耐壓從消費級的1.5kV（如TDK ALT4532）到工業級的4.5kV（Wurth 7490140123B）不等

為抑製磁飽和
，先進設計采用納米晶磁芯（Bsat=1.25T）結合氣隙結構，相比傳統矽鋼片（Bsat≈1.0T）提升25%抗直流偏置能力。

二、性能優勢：效率與密度的博弈

在重慶大學研發的Marx-脈衝變壓器複合係統中，采用環形納米晶磁芯與同軸繞組設計
，實現94.6%能量效率及160ns上升沿，關鍵技術突破在於：

●磁芯損耗降低：納米晶磁導率（μ=30，000）較鐵氧體提升3倍，磁滯損耗下降40%

●熱管理優化：表麵貼裝（SMD）器件通過銅散熱片集成（如Wurth 749020022A），溫升控製在ΔT<15K

●空間壓縮：SMD封裝尺寸較插件式減小50%以上，TDK ALT4532體積僅4.5×3.2×2.8mm，適用於微型網絡模塊

福建創四方的高耐壓可控矽觸發變壓器則通過環形磁芯工藝革新，實現漏感降低30%，生產效率提升25%，成本較國際同類低20%。

三、多元應用場景解讀

不同領域對脈衝變壓器提出差異化需求：

●醫療電穿孔技術：需10kV/100ns脈衝
，采用帶繞式特斯拉變壓器（如鄭州大學方案），能量效率>64%

●工業電源：IGBT驅動要求2.5kV隔離，ET值200V·μs（如Murata 1016C），抗dv/dt能力>50V/ns

●網絡通信：100BASE-TX接口依賴350μH電感（Wurth 7490140117C），插入損耗<1.5dB

●國防裝備：FLTD氣體開關觸發器需100kV/6ns前沿，采用場路耦合設計法控製磁飽和誤差<10%

特斯拉變壓器在高重複頻率應用中優勢顯著，鄭州大學通過諧振放電優化將其工作頻率提升至1kHz，突破傳統MOSFET方案限製。

四、成本與選型策略

元器件成本構成中，磁芯材料占比約35%（納米晶較鐵氧體貴50%）
，繞組工藝占30%，絕緣處理占25%。選型需平衡參數與成本：

●消費電子：優選TDK、Murata SMD器件，單價￥10-40（10k采購量）910

●工業設備：Wurth中功率型號（749014係列）耐壓4.5kV
，單價￥60-909

●特種領域：定製化產品（如100kV變壓器）成本達萬元級，但可替代進口設備（價差3-5倍）48

五
、原廠全景對比：國際巨頭 vs 中國力量

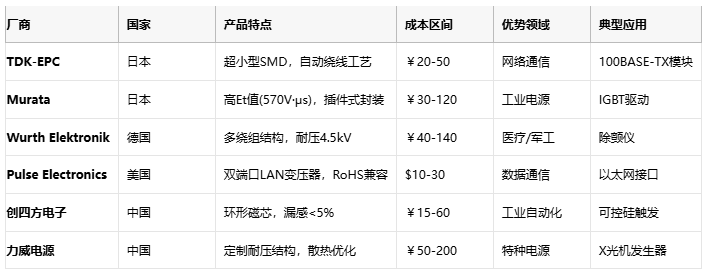

以下為全球主力廠商技術經濟性對比：

國際品牌在高頻參數一致性方麵領先，如Murata的Et值公差控製在±5%；而中國廠商在定製化服務與成本控製上具備優勢，創四方的環形變壓器生產速度達350萬隻/年1。

六
、設計挑戰與創新趨勢

當前痛點集中於磁飽和抑製與高頻損耗的矛盾。中科院采用J-A磁滯模型場路耦合仿真，將脈衝前沿預測誤差壓縮至10%內8。未來演進聚焦：

●GaN驅動集成：將驅動IC與變壓器共封，減少寄生參數（目標tr<50ns）

●低溫共燒陶瓷（LTCC）：提升工作頻率至MHz級，適配6G通信

●國產磁芯突破：非晶合金BSat值向1.35T邁進
，成本降低30%

結語

脈(mai)衝(chong)變(bian)壓(ya)器(qi)在(zai)高(gao)頻(pin)與(yu)高(gao)壓(ya)的(de)平(ping)衡(heng)木(mu)上(shang)持(chi)續(xu)進(jin)化(hua)。國(guo)際(ji)品(pin)牌(pai)憑(ping)借(jie)材(cai)料(liao)與(yu)工(gong)藝(yi)優(you)勢(shi)占(zhan)據(ju)高(gao)端(duan)市(shi)場(chang)，而(er)中(zhong)國(guo)廠(chang)商(shang)通(tong)過(guo)結(jie)構(gou)創(chuang)新(xin)與(yu)敏(min)捷(jie)製(zhi)造(zao)實(shi)現(xian)差(cha)異(yi)化(hua)突(tu)圍(wei)。選(xuan)型(xing)本(ben)質(zhi)是(shi)耐(nai)壓(ya)、速度、成本的三角博弈——工業級應用優先考量ET值與絕緣電壓，消費電子則聚焦尺寸與性價比。未來隨著寬禁帶半導體普及，脈衝變壓器將向模塊化
、高頻化
、國產化三極演進。
