【導讀】工字電感是一種磁芯幾何結構形似漢字“工”的繞線電感器件，其核心由中部狹窄
、兩端擴展的鐵氧體
、矽gui鋼gang片pian或huo納na米mi晶jing合he金jin磁ci芯xin構gou成cheng。這zhe種zhong獨du特te結jie構gou通tong過guo約yue束shu磁ci場chang擴kuo散san路lu徑jing，使shi磁ci通tong量liang集ji中zhong通tong過guo中zhong心xin柱zhu體ti，形xing成cheng高gao效xiao閉bi合he磁ci路lu，從cong而er提ti升sheng能neng量liang存cun儲chu效xiao率lv。當dang電dian流liu通tong過guo高gao純chun度du銅tong線xian繞rao組zu時shi，磁ci芯xin內nei部bu產chan生sheng感gan應ying磁ci場chang，實shi現xian電dian能neng與yu磁ci能neng的de相xiang互hu轉zhuan換huan。

一、定義與結構原理

工字電感是一種磁芯幾何結構形似漢字“工”的繞線電感器件，其核心由中部狹窄、兩端擴展的鐵氧體
、矽(gui)鋼(gang)片(pian)或(huo)納(na)米(mi)晶(jing)合(he)金(jin)磁(ci)芯(xin)構(gou)成(cheng)。這(zhe)種(zhong)獨(du)特(te)結(jie)構(gou)通(tong)過(guo)約(yue)束(shu)磁(ci)場(chang)擴(kuo)散(san)路(lu)徑(jing)
，使(shi)磁(ci)通(tong)量(liang)集(ji)中(zhong)通(tong)過(guo)中(zhong)心(xin)柱(zhu)體(ti)
，形(xing)成(cheng)高(gao)效(xiao)閉(bi)合(he)磁(ci)路(lu)，從(cong)而(er)提(ti)升(sheng)能(neng)量(liang)存(cun)儲(chu)效(xiao)率(lv)36。當電流通過高純度銅線繞組時

，磁芯內部產生感應磁場，實現電能與磁能的相互轉換。

磁芯的工字型設計不僅是形狀創新，更是電磁性能的優化：

●中部柱體：集中90%以上主磁通，使有效磁導率提升至常規結構的1.5倍

●兩側翼緣：約束漏磁擴散
，將磁場泄漏降低40%-50%

●底部平台：為繞組提供機械支撐，抗震性能達50G衝擊

二
、核心優勢與技術局限

2.1 結構性優勢

●成本優勢：工字形磁芯模具化生產成熟
，相比磁環電感降低20%-30%製造成本，尤其鐵粉芯材質在消費電子領域極具性價比1。

●EMC性能：添加鍍鋅鋼屏蔽罩的型號可抑製90%磁場泄漏
，汽車級產品通過ISO 7637-2脈衝抗擾度測試。

●散熱效能：開放式結構使熱量通過磁芯柱體直接傳導至空氣，0806封裝在3A電流下溫升≤40℃（實測）。

2.2 固有技術局限

●體積製約：1016封裝（10×16mm）電感量僅22μH，同等電感值的貼片功率電感體積縮小50%。

●高頻損耗：鐵氧體磁芯在＞1MHz時磁滯損耗劇增，Q值下降40%
，射頻電路需改用空心線圈。

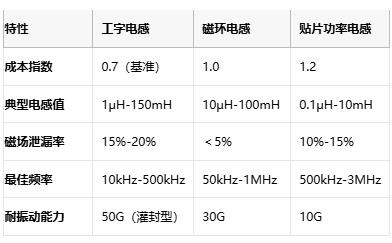

表：工字電感與競品關鍵特性對比

三、應用場景與技術演進

3.1 多領域應用適配

●消費電子：0507封裝工字電感用於手機充電器EMI濾波，配合X電容構成π型濾波器

，30MHz傳導噪聲衰減40dB17。

●汽車電源：金屬護殼型工字電感（如穀景GST係列）在48V輕混係統DC/DC模塊中處理湧流，耐受125℃引擎艙溫度。

●工業設備：矽鋼片磁芯型號在變頻器輸出端吸收電機反電動勢

，抗擊2kV/μs電壓尖峰。

3.2 技術演進突破

●高頻材料革新：納米晶合金磁芯將工作頻率推升至3MHz，損耗降低50%。

●結構小型化：PCB嵌入式平麵工字電感厚度壓縮至1mm，適配超薄快充設備。

●智能集成：內置NTC溫度傳感器實時反饋磁芯溫度（穀景電子專利WO202415288A1）。

四、 成本分析與選型要則

4.1 成本結構解析

●材質成本占比：磁芯（35%-52%）

、銅線（28%）

、封裝材料（17%）。

●國際/國產價差：同等規格下，TDK工字電感單價$0.18，國產穀景/風華價格$0.11-$0.14

，價差達30%。

●隱性成本陷阱：低價鎳芯電感（＜$0.08）在85℃時電感量衰減＞30%，導致電源失效。

4.2 選型核心準則

●防飽和設計：磁飽和電流需滿足Isat≥1.3×Ipeak，例如12V/3A buck電路應選 Isat≥4AIsat≥4A 型號。

●高頻優化：＞300kHz應用選擇利茲線繞組或分段繞法，添加RC緩衝電路（典型值：100Ω+100pF）。

●機械加固：振動環境（＞5Grms）選用底部環氧灌封型號，汽車電子優先選擇帶不鏽鋼卡扣的1215封裝。

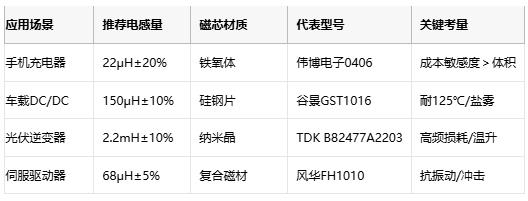

表：工字電感選型參數對照表

五、頭部原廠對比分析

5.1 國際領導廠商

●TDK：B82477係列采用梯度退火鐵氧體，電感公差±5%
，單價$0.16-$0.22
，適用於精密儀器。

●Vishay：IHLP技術實現超低DCR（＜10mΩ），但最大電流僅7A，性價比弱於工字電感。

●Taiyo Yuden：高頻鎳鋅鐵氧體磁芯支撐3MHz工作頻率，但價格高達$0.25（如TSL0808RA）。

5.2 國產突破力量

●風華高科：FH係列通過車規級AEC-Q200認證，性價比突出，交期穩定在7天。

●穀景電子：GST係列金屬護殼設計耐機械衝擊50G

，價格比TDK低30%。

●偉博電子：1012封裝實現9A飽和電流（同尺寸國際品牌≤7A），成本僅$0.13。

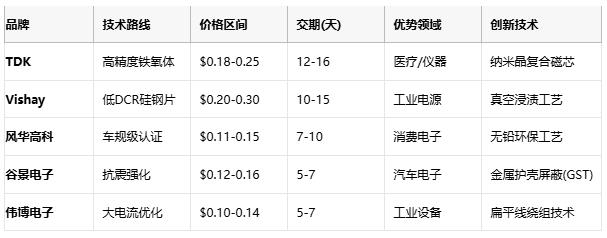

表：國際與國產工字電感廠商綜合對比

結語

工字電感憑借磁路-結構協同設計，在成本
、功率密度與可靠性間建立獨特平衡，成為電力電子係統的能量緩衝中樞。國產廠商通過材料革新（納米晶合金）、結構強化（金屬護殼）及本地化響應（7天交期）實現30%成本優勢
，但在＞3MHz高頻場景仍需突破TDK等國際大廠的技術壁壘。未來隨著三維打印磁芯與集成傳感技術的普及，工字電感將在新能源與AI算力電源中持續釋放電磁能量管理的核心價值。
