【導讀】厚膜電阻憑借其高可靠性、耐環境性及成本優勢，已成為工業控製裝備中不可或缺的被動元件。本文圍繞 PLC模擬信號調理 和 變頻器IGBT驅動 兩大場景，結合具體技術參數與真實案例
，解析厚膜電阻的選型策略及頭部原廠解決方案。

厚膜電阻憑借其高可靠性、耐環境性及成本優勢
，已成為工業控製裝備中不可或缺的被動元件。本文圍繞 PLC模擬信號調理 和 變頻器IGBT驅動 兩大場景，結合具體技術參數與真實案例，解析厚膜電阻的選型策略及頭部原廠解決方案。

一、PLC模擬信號調理：耐硫化電阻的可靠性挑戰

在工業控製係統中，PLC（可編程邏輯控製器）需實時處理傳感器信號（如溫度
、壓力），而信號調理電路的穩定性直接影響控製精度。以下為典型需求與解決方案：

1. 技術需求分析

● 耐硫化能力：化工
、石油等場景含硫氣體易導致電阻表麵硫化，阻值漂移超過5%即引發係統誤判
；

● 長期穩定性：70℃環境下MTBF需>10萬小時，阻值年漂移<1%；

● 精度要求：±1%公差

，溫度係數（TCR）≤±200ppm/℃。

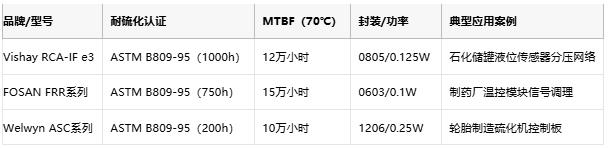

2. 原廠方案對比

案例解析：某石化企業儲罐液位監測係統中
，采用Vishay RCA-IF e3電阻構建分壓網絡。該電阻在含H₂S環境中運行3年後，阻值漂移僅±2%，MTBF實測達13萬小時
，滿足PLC對信號穩定性的嚴苛要求。

二、變頻器IGBT驅動：高耐壓與高頻響應的平衡

IGBT驅動電路需通過柵極電阻控製開關速度，降低電壓尖峰。以下為關鍵設計要點與選型實踐：

1. 技術需求分析

●耐壓等級：500V絕緣耐壓
，避免IGBT開關瞬態擊穿10
；

●功率耐受：0.125W連續功率，脈衝耐受≥5W（10μs）8；

●高頻特性：寄生電感<10nH
，抑製振鈴效應7。

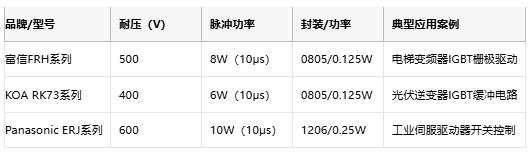

2. 原廠方案對比

案例解析：某電梯變頻器項目中，采用富信FRH係列0805封裝電阻（500V耐壓）作為IGBT柵極驅動電阻。實測顯示，在10kHz開關頻率下
，電阻溫升<20℃
，寄生電感僅8nH
，有效抑製了電壓過衝（從120V降至80V），延長IGBT壽命30%。

三
、選型核心原則與未來趨勢

1. 選型原則

● 環境適配：高硫環境優先選用Vishay RCA-IF e3或FOSAN FRR係列；

● 功率預算：IGBT驅動需預留2倍脈衝功率餘量，避免熱失效；

● 供應鏈管理：國產富信FRH係列交期4周，成本較進口品牌低40%46。

2. 技術趨勢

● 高頻化：激光修調技術將寄生電感降至5nH以下，適配SiC MOSFET驅動7；

● 集成化：Vishay推出內置溫度傳感器的智能電阻，支持I²C輸出
，簡化故障診斷7；

● 環保升級：無鉛工藝（Sn-Ag-Cu）占比提升至80%
，符合歐盟RoHS 3.0標準9。

結語

厚膜電阻在工業控製領域的應用已從基礎分壓擴展至高頻
、高可靠性場景。通過精準選型（如Vishay RCA-IF e3抗硫化方案、富信FRH高耐壓型號）
，工程師可顯著提升係統穩定性與能效。未來，隨著材料革新（如石墨烯摻雜）與智能化集成
，厚膜電阻將繼續推動工業裝備向高效化


、綠色化演進。
