【導讀】1200V級SiC MOSFET是一種能充分發揮SiC優勢的器件，廣泛應用於工業
、汽車等領域。目前
，1200V級SiC MOSFET被多家器件廠商定位為主力產品，本文主要介紹三菱電機1200V級SiC MOSFET的技術開發概要。

1200V級SiC MOSFET是一種能充分發揮SiC優勢的器件
，廣泛應用於工業、汽車等領域。目前，1200V級SiC MOSFET被多家器件廠商定位為主力產品，本文主要介紹三菱電機1200V級SiC MOSFET的技術開發概要。

截至2024年，三菱電機已量產第二代平麵柵SiC MOSFET芯片

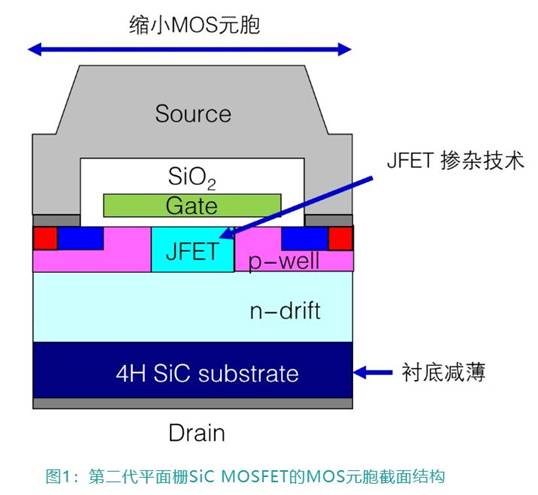

，並配套於各種模塊實現產品化。圖1顯示了第二代平麵柵SiC MOSFET的MOS元胞截麵結構及其特點。首先，使用n型離子注入技術（JFET摻雜）來優化MOS元胞JFET區的結構

，降低了JFET區域的電阻。此外，與以往相比
，縮小了MOS元胞的尺寸，通過提高MOS溝道密度來降低電阻
，並通過使SiC襯底更薄來降低電阻。通過這些改進，如圖2所示，三菱電機的第二代SiC MOSFET與第一代相比，導通電阻降低了30%以上。此外，用於保持第二代SiC MOSFET耐壓的終端結構采用了FLR（Field Limiting Ring），形成適當的表麵保護膜。

迄今為止，三菱電機的第二代SiC MOSFET已被廣泛應用於市場上多個係統中
，充分證明其故障率低、性能穩定。目前
，以第二代SiC MOSFET結構為基礎，進一步進行改良，繼續開發便於使用的SiC MOSFET，推進高性能
、高可靠性SiC模塊的產品化。

作為耐壓1200V級SiC MOSFET的下一代產品

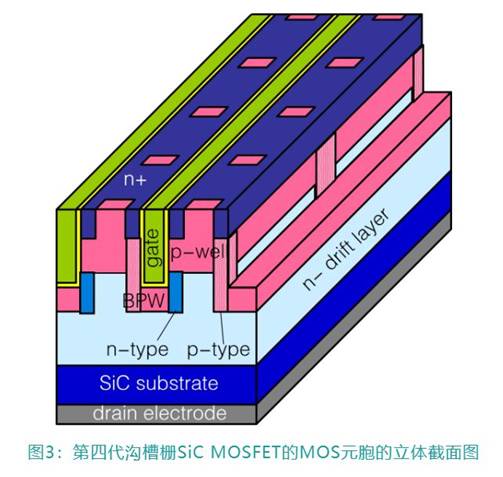

，三菱電機正在推進第四代溝槽柵SiC MOSFET的開發。另外，三菱電機第三代SiC MOSFET采用SBD嵌入式MOSFET，將在下一章節進行介紹。圖3顯示了正在開發的溝槽柵SiC MOSFET結構
，采用離子注入技術，形成獨特的MOS元胞結構。其特點是

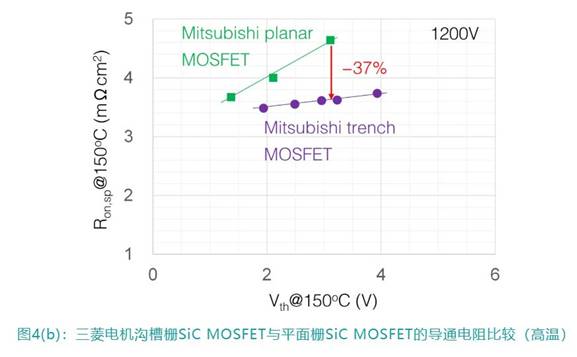

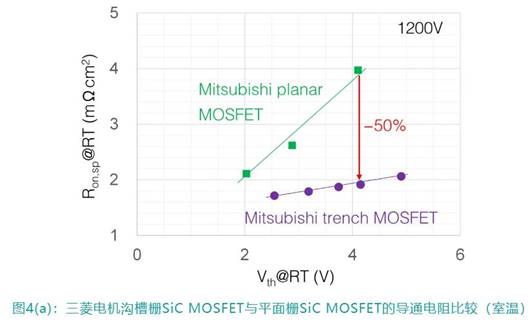

，在高電場容易集中的溝槽底部，進行p型離子注入（BPW：bottom p-well）來降低電場強度，對溝槽側壁進行p型和n型離子注入，使BPW的電位保持恒定，確保開關時穩定工作，並降低了電流路徑的電阻。因此，三菱電機的溝槽柵SiC MOSFET可實現高可靠性、穩定工作和低導通電阻。圖4比較了三菱電機的溝槽柵SiC MOSFET和平麵柵SiC MOSFET的導通電阻，可見溝槽柵MOSFET的導通電阻大幅降低。室溫下比導通電阻為2mΩ·cm2左右

，達到世界先進水平。從圖4也可看出
，高閾值電壓時
，溝槽柵SiC MOSFET導通電阻相對平麵柵降低的比例更大。這是溝槽柵SiC MOSFET的優點，因為MOS溝道形成在與（0001）麵垂直的麵上，MOS通道的有效遷移率比較大。三菱電機的溝槽柵MOSFET結構上的特點是離子注入濃度和區域等設計自由度高，因此可以調整各種特性。

三菱電機的第四代溝槽柵SiC MOSFET非常適合要求高閾值電壓和低導通電阻的xEV
，正計劃開發用於xEV的SiC模塊作為其首批應用產品。未來
，我們將推動溝槽柵SiC MOSFET應用於各種其他用途。
