【導讀】作為電池模擬器，可以使用標準電源。通過適當控製電機模擬器
，相電流通過相線圈從 DUT 流向模擬器，並通過 DC-Link 流回 DUT
，反之亦然。因此，DC-Link受到實際電流的壓力，但由於能量在兩個逆變器之間流動，因此電池模擬隻需為整個係統的損耗提供能量。這是重要的好處之一：可以使用相對較小的電源，而無需向電網反饋能量。僅使用 20kW 的電源
，就可以模擬約 250kW 的電機。

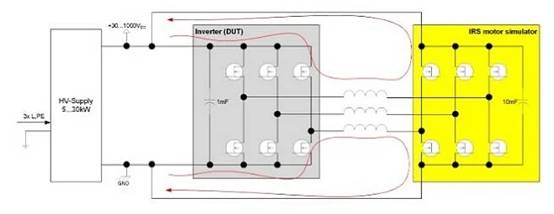

顯示了 IRS 電動機模擬器針對作為被測設備 (DUT) 的三相逆變器的基本設置：該概念基於直接讓兩個逆變器相互運行的想法 - 三相和 DC-Link 都直接耦合。

作為電池模擬器，可以使用標準電源。通過適當控製電機模擬器
，相電流通過相線圈從 DUT 流向模擬器，並通過 DC-Link 流回 DUT，反之亦然。因此，DC-Link受到實際電流的壓力

，但由於能量在兩個逆變器之間流動，因此電池模擬隻需為整個係統的損耗提供能量。這是重要的好處之一：可以使用相對較小的電源，而無需向電網反饋能量。僅使用 20kW 的電源
，就可以模擬約 250kW 的電機。

電池模擬器可以使用標準電源。通過適當控製電機模擬器
，相電流通過相線圈從 DUT 流向模擬器
，並通過 DC-Link 流回 DUT，反之亦然。因此，DC-Link 受到實際電流的壓力，但由於能量在兩個逆變器之間流動
，電池模擬隻需提供整個係統損耗的能量。這是重要的好處之一：可以使用相對較小的電源
，而無需向電網反饋能量。僅使用 20kW 的電源，就可以模擬約 250kW 的電機。

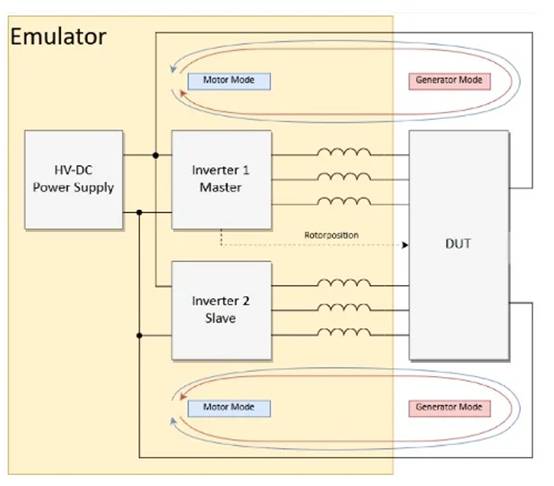

圖 2：主動電機模擬器概念

在大多數設置中，模擬器會產生電機的感應電壓
，而 DUT 處於電流控製模式，定義施加到電機的扭矩。

由於設置是對稱的

，因此 DUT 可以作為發電機運行，模擬器可以作為電機負載運行，反之亦然。因此，可以模擬標準電機運行和恢複。圖中顯示了 DUT 的三相電流和負直流電流。在這種情況下，負電流表示恢複。

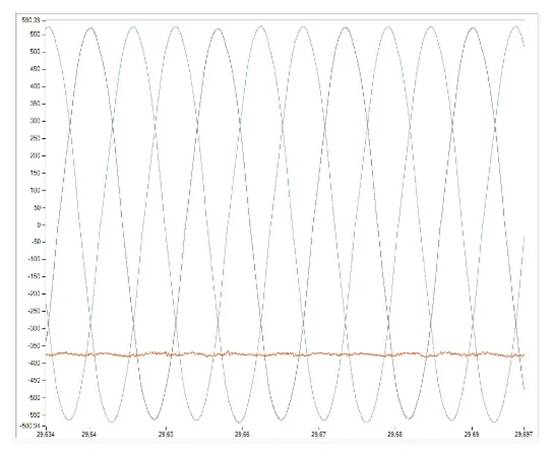

圖 3：典型相電流和高壓直流電流

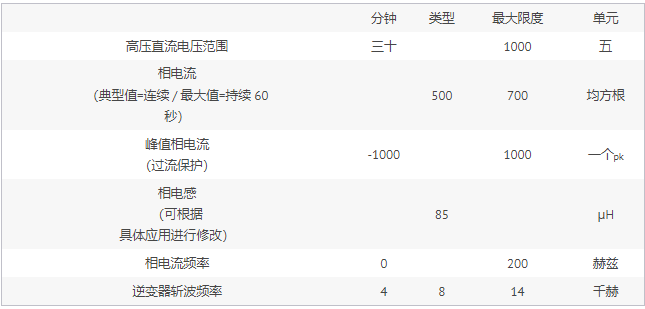

優點和限製 與yu通tong常chang采cai用yong大da型xing多duo級ji逆ni變bian器qi的de複fu雜za電dian機ji模mo擬ni器qi相xiang比bi，此ci設she置zhi使shi用yong緊jin湊cou型xing兩liang級ji逆ni變bian器qi。這zhe在zai很hen大da程cheng度du上shang節jie省sheng了le空kong間jian和he成cheng本ben。此ci外wai
，相xiang對dui較jiao小xiao的de電dian源yuan也ye極ji大da地di降jiang低di了le成cheng本ben和he尺chi寸cun。

當然，也存在一些限製。直接耦合需要兩個逆變器之間有良好的同步性。係統在 5…10kHz 範fan圍wei內nei的de固gu定ding頻pin率lv下xia運yun行xing效xiao果guo。此ci斬zhan波bo頻pin率lv還hai定ding義yi了le使shi用yong兩liang級ji逆ni變bian器qi模mo擬ni的de速su度du。此ci外wai，必bi須xu使shi用yong這zhe種zhong直zhi接jie耦ou合he來lai補bu償chang諧xie波bo。相xiang電dian流liu的de典dian型xing頻pin率lv在zai 200Hz 範圍內 - 在 3 極電機上可達到 4000RPM。

IRS 電機模擬器的重點是選擇固定工作點的應用，而不是模擬完整的非線性電機模型。可以實現線性電機模型。

但許多應用不需要模擬電機的全速範圍或機械行為。因此，在速度和電機諧波並不重要但空間和成本決定適合的模擬器係統的應用中
，IRS 電機模擬器是選擇。請注意，與高度複雜的模擬器相比，成本和空間節省遠遠超過 10 倍！

另一方麵，與簡單的無源線圈解決方案相比
，模擬器僅需要大約兩倍的空間

位置傳感器模擬

要測試逆變器，不僅要模擬電機相位的負載。逆變器需要知道確切的電機位置，以便在各個相位上施加適當的電流。IRS 提供兩種版本的位置傳感器：·

AMR/GMR 位置傳感器（例如 Infineon TLE5309）· 旋轉變壓器模擬。兩種變體都集成在電機模擬器中。此外，當應用簡單的電感線圈解決方案時


，它們也可用作 Compact-RIO 或獨立模塊 IRS Sens-Sim 或 IRS Resolversimulation。

兩種變體均集成在電機模擬器中。此外，當應用簡單的電感線圈解決方案時
，它們也可用作 Compact-RIO 或獨立模塊 IRS Sens-Sim 或 IRS Resolversimulation。

圖 4：6 相電機模擬

未來，強大的電動汽車可能會采用 6 相電機。這意味著功率增加一倍，即使出現相位故障
，電機仍可繼續工作。兩個 IRS 電機模擬器可以組合並同步以模擬 6 相電機。此設置已在客戶的多個測試站證明了其可靠性。

獨立 DUT 電壓

當 DUT 高壓電壓應靈活且獨立於模擬器時
，DUT 和模擬器均可使用單獨的電源供電。這對於 LV123 測試非常有用，因為必須在 DUT 上施加不同的高壓，而電機模擬器則在相同的設定點運行。這種設置對於 IRS 電機模擬器是可行的
，但當然需要更大的電源，包括電網反饋。
