【導讀】對於降壓型DC-DC轉換器而言，低邊開關的最大電流開關能力是非常重要的參數。例如

，開關容量為1A的產品，需要能夠承受高達1A的電感峰值電流。但是
，這是輸入端的電流驅動能力，升壓後的最終輸出電流取決於升壓比和轉換效率
，會大幅下降。

本文關鍵要點

升壓型DC-DC轉換器的最大輸出電流不僅僅取決於低邊開關的電流容量。升壓比、轉換效率和電感紋波電流等因素會導致最大輸出電流大大低於低邊開關的電流容量。

在選擇升壓型DC-DC轉換器時，需要根據所需的輸出電流和升壓比等使用條件來求出低邊開關所需的開關電流值，然後再選擇產品。

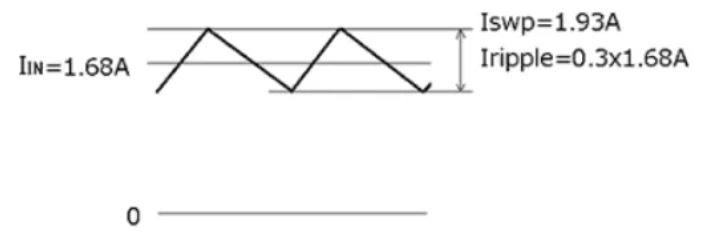

低邊開關不僅“輸入電流值”這個參數很重要
，還需要具備支持流過電感紋波電流引起的電流波動峰值的能力。

對於降壓型DC-DC轉換器而言，低邊開關的最大電流開關能力是非常重要的參數。例如，開關容量為1A的產品，需要能夠承受高達1A的電感峰值電流。但是
，這是輸入端的電流驅動能力
，升壓後的最終輸出電流取決於升壓比和轉換效率
，會大幅下降。

升壓型DC-DC轉換器有多種控製方式，在本係列文章中，將介紹采用電流模式固定頻率PWM控製方式、升壓開關的最大電流由電流限製功能來決定的產品的最大輸出電流。

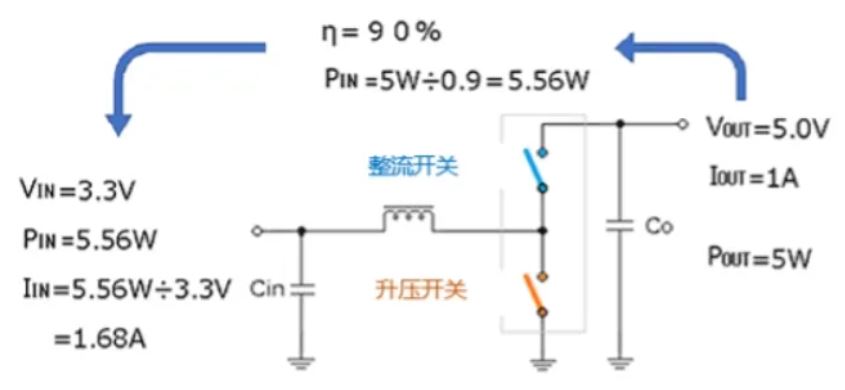

低邊開關所需的最小開關電流容量探討

因此
，需要選擇可對2A左右電流進行開關的低邊開關產品。
